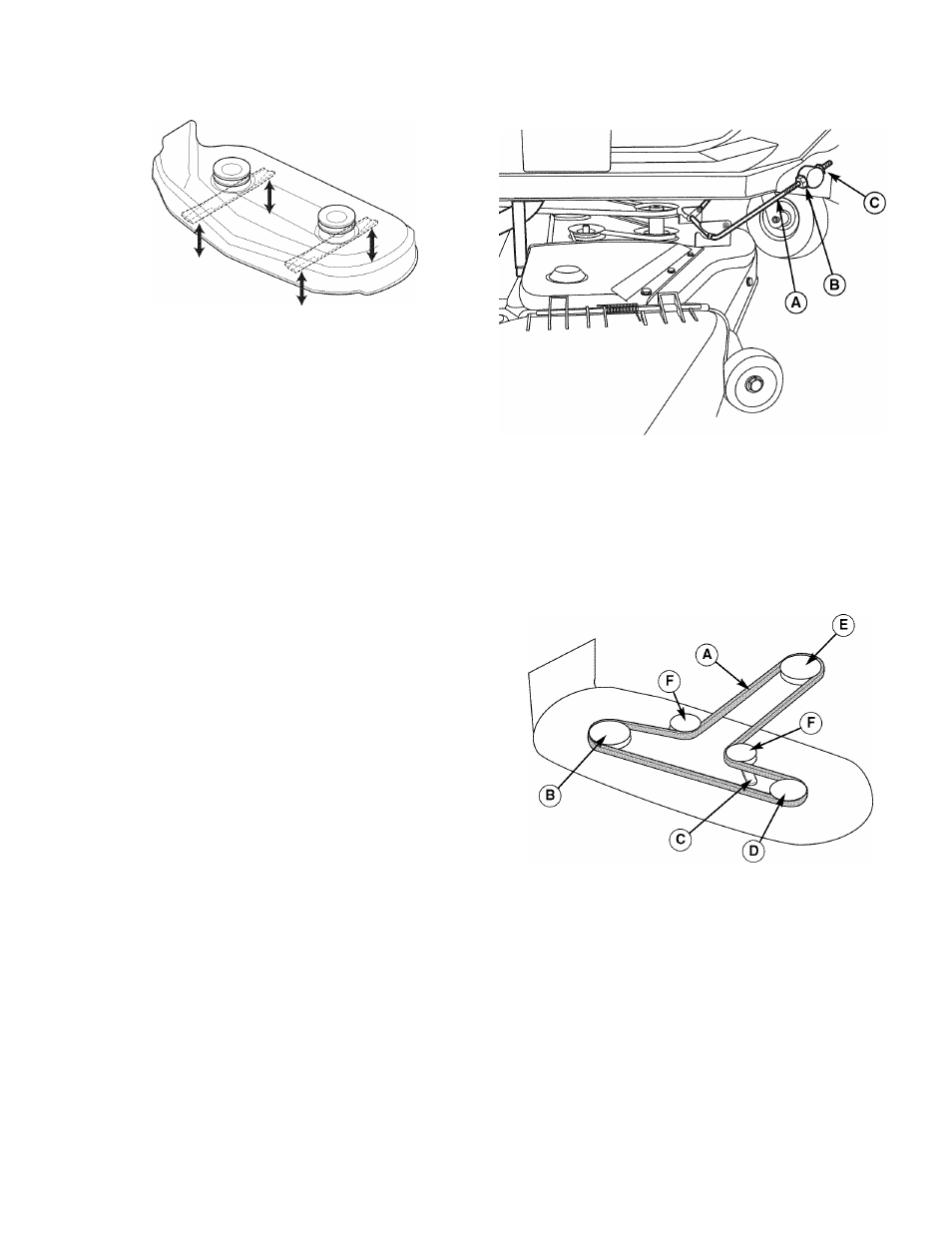

Figura 40. Orientar las Aspas de Adelante hacia Atrás
Nivelado de Adelante hacia Atrás
Si el corte es desparejo, es posible que la cortadora de
césped necesite ser nivelada. La presión de neumáticos
desigual o incorrecto también puede causar un corte
desparejo. Vea VERIFICAR PRESION DE
NEUMÁTICOS.
1. Gire las aspas de adelante hacia atrás como se muestra
en la Figura 40. Mida la distancia del suelo a la punta
delantera del aspa central, y del suelo a la punta trasera
de las aspas izquierda y derecha (Figura 40). Las pun­
tas delanteras deben estar 3-6 mm (1/8"-1/4") más altas
que las puntas traseras. Si no, proceda con el paso 2.
2. La varilla frontal de la sesgadnra (A, Figura 41) se usa
para ajustar el nivelado de adelante hacia atrás. Para
levantar o bajar la parte delantera de la cubierta de la
podadera, afloje las dos contratuercas traseras (B) en
ambos lados de la varilla (A). Ajuste las contratuercas
delanteras (C) en ambos lados de la varilla (A) para
ajustar el nivel de la cubierta. Cuando esté ajustada cor­
rectamente, apriete las contratuercas traseras (B) para
fijar la varilla en su lugar.
REEMPLAZO DE BANDA DE RODADORA
1. Estacione el tractor en una superficie nivelada.
Desacople el PTO, apague el motor y ponga el freno de
mano. Quite la llave.
2. Use el brazo de la polea tensora (C, Figura 42) para lib­
erar la tensión en la banda y quitar la banda de la
podadera (A) de la polea de PTO (E).
3. Quite la banda de las poleas restantes de la cubierta.
NOTA: No es necesario quitar ia cubierta de ia podadera.
4. Instale la banda nueva (A) como se muestra en la Figura
42.
Figure 41. Nivelado de adelante hacia atrás
A. Varilla
B. Contratuerca trasera
C. Contratuerca delantera
Figura 42. Disposición de Banda de PTO
A. Banda del Árbol de Sujeción
B. Polea Derecha del Árbol de Sujeción
C. Brazo de Polea Tensora
D. Polea Izquierda del Árbol de Sujeción
E. Polea del PTO del Motor
F. Polea Tensora de Lado Trasero
