LIMPIAR CUBIERTA Y VERIFICAR/
REEMPLAZAR ASPAS DE PODADORA
Intervalo de Servicio: 25 horas o según se requiera.
A
ADVERTENCIA
Para su seguridad personal, no maneje las aspas
afiladas de la podadera con las manos
descubiertas. El manejo imprudente o indebido
de las aspas puede resultar en lesiones graves.
A
ADVERTENCIA
Para su seguridad personal, los tornillos de
cabeza hexagonal para montar las aspas deben
instalarse con una arandela acanalada y una
arandela elástica, y luego apretar fijamente.
Apriete el tornillo de cabeza hexagonal para
montar el aspa a un par de torsión dede 108 a 122
Nm (80 a 90 Ib-pie).
1. Quite la cubierta de la podadera (vea "Remoción de
la cubierta de la podadera" en la sección de
OPERACIÓN).
2. Quite el aspa para inspeccionarla o para ganar acce
so seguro al lado inferior de la cubierta de la podade
ra (vea la Figura 23). Use un bloque de madera para
evitar que gire el aspa mientras afloja el tornillo de
cabeza hexagonal girándolo a la izquierda.
3. Quite el tornillo de cabeza hexagonal (C, Figura 24),
arandelas de resort (B) y aspa.
4. Limpie el lado inferior de la cubierta de la podadera.
5. Inspeccione las aspas para ver que no tengan
muescas o rebordes desafilados. Use una lima para
afilar el aspa a un filo cortante. Si el aspa está daña
da, debe reemplazarla.
6. Equilibre el aspa como se muestra en la Figura 25.
Centre el orificio del aspa con un clavo lubricado con
una gota de aceite. Un aspa equilibrada permanecerá
nivelada. Si el aspa no está equilibrada, siga afilando
el lado pesado hasta que esté equilibrada.
7. Reinstale el aspa con las aletas de izado (D, Figura
24) apuntando arriba hacia la cubierta de la podadera
como se muestra.
8. Vuelva a instalar las arandelas de resorte (B, Figura
24) y la tuerca (C). Use un bloque de madera (A) para
evitar la rotación de la cuchilla mientras aprieta la
tuerca (C) de 108 a 122 Nm (80 a 90 Ib-pie).

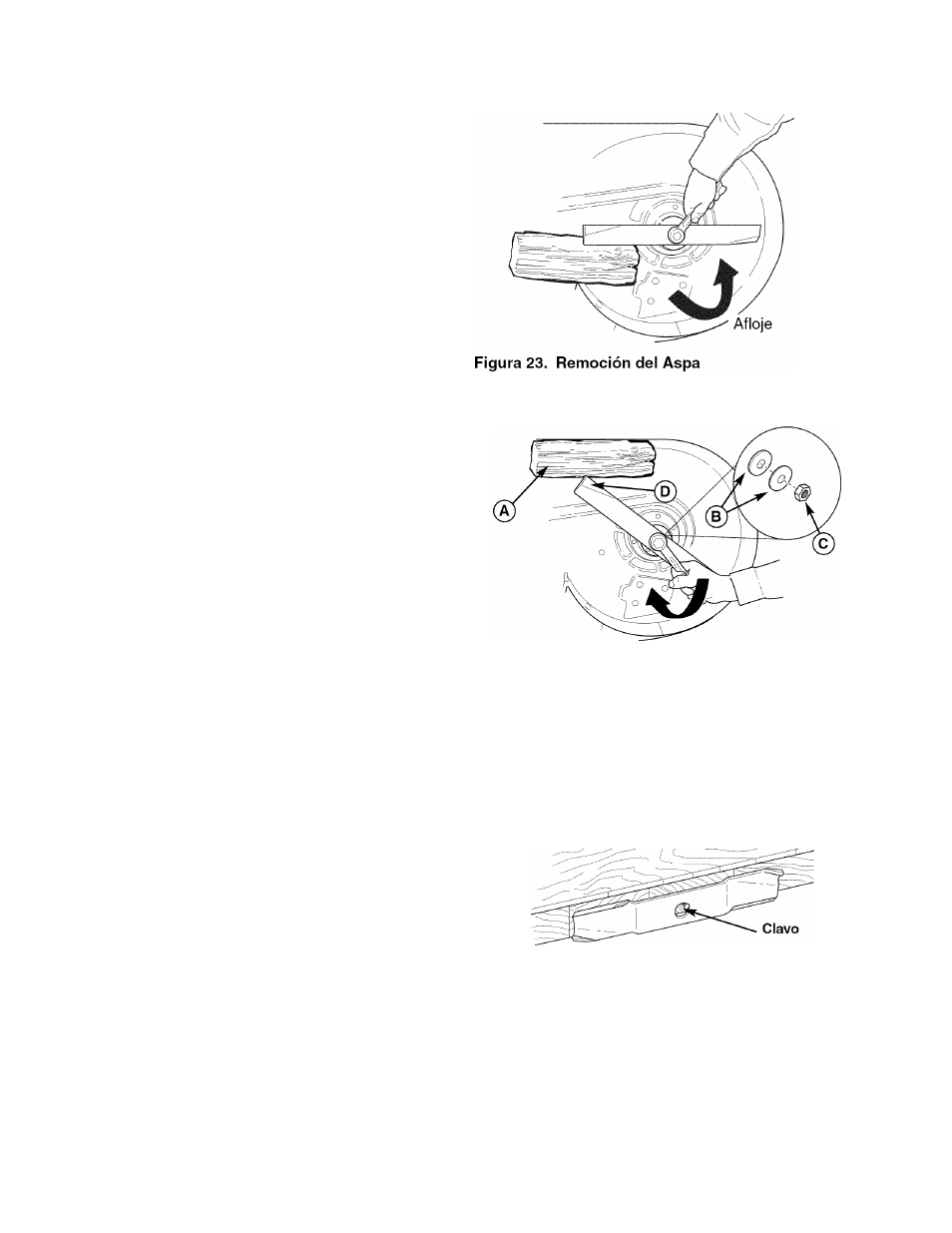

Figura 24. Instalación del Aspa
A. Bloque de madera de 10 x 10 cm ( 4 x 4 pulg.)
B. Arandelas de resorte
C. Tuerca de la cuchilla
D. Aletas de Izado
Banco de trabajo
Figura 25. Equilibrar el Aspa
