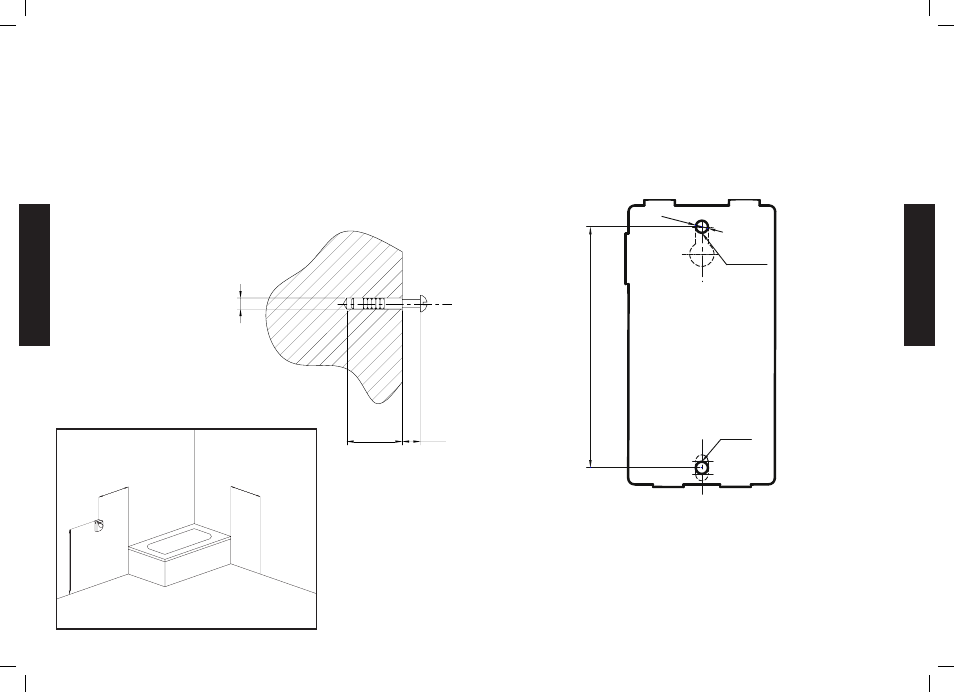

Instructions de
montage pour
le support mural
- Marquez les positions des deux trous de
chevilles à l‘aide d‘un crayon (gabarit de
perçage, figure 3).
- Percez les deux trous à l’aide d’un foret
de 4 mm.
- Insérez les chevilles livrées dans les trous.
- Tournez une des deux vis jointes dans la
cheville insérée supérieure jusqu’à ce que
la distance entre le mur et la tête de vis
soit d’environ 6,5 mm (voir figure 1).
- Maintenant, le support mural peut être
accroché sur la vis supérieure et est
resserré avec la vis inférieure.
Note importante:
Ce support mural doit être fixé hors de la
portée d‘une personne utilisant la baignoire
ou la douche (voir figure 2).
Pour le montage, respectez également
la longueur du cordon électrique et
l‘emplacement de la prise.
min. 60 cm
min. 60 cm
ca. 130 cm
20 mm 6,5 mm
4 mm
Fig. 1
Gabarit de perçage
4
Fig. 3
Perçage
79 mm
Perçage
Fig. 2
