Allacciamento elettrico
L’installazione deve essere effettuata solo da personale specializzato.

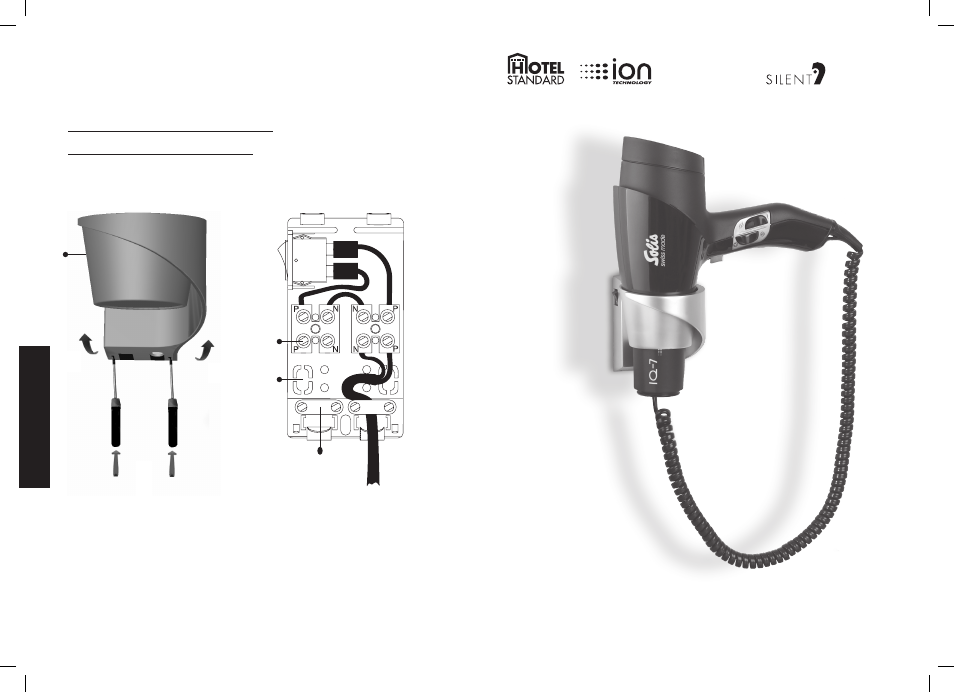

1. Allentare e rimuovere la protezione anteriore (vedi fig. 4).
2. Allacciamento elettrico con cavo di alimentazione: fissare il cavo di alimentazione al
morsetto (2) e bloccare il cavo di alimentazione mediante la staffa per cavi (3) (vedi fig. 5).
Allacciamento elettrico con attacco a incasso: aprire la base nel punto prestabilito (1)
e collegare i fili di collegamento (230/240 V) al morsetto (2) (vedi fig. 5).
3. Verificare nuovamente la correttezza delle operazioni di montaggio e rimontare la protezione
anteriore.
4. Inserire l’alimentazione e accendere l’interruttore ON/OFF.
Fig. 4
Fig. 5
2
1
3
1
3
3
2
1 Regolare l’interruttore ON/OFF sulla
posizione «0».
2 Sganciare la protezione anteriore
facendo leva con due oggetti appuntiti
infilati nelle due aperture presenti sul lato
inferiore della protezione anteriore stessa.
3 Estrarre la protezione anteriore tirandola
verso l’alto.
1 Apertura d’ingresso del filo
2 Morsetto
3 Staffa per cavi
