Istruzioni di
montaggio per
il supporto a parete

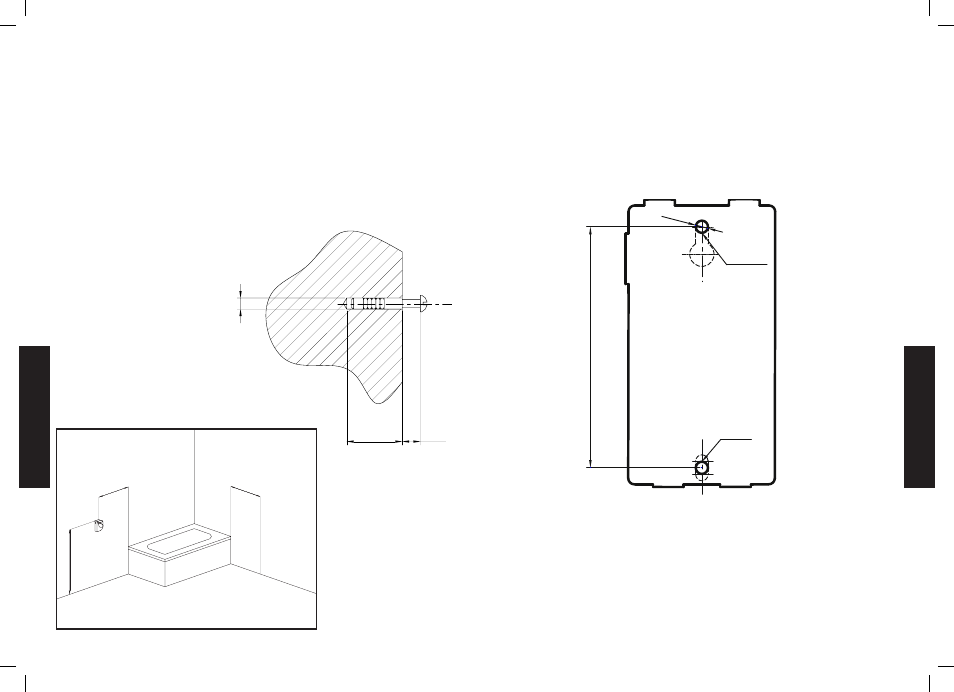

- Segnare con una marita le posizioni
dei due fori per tasselli (maschera di
foratura, fig. 3).
- Praticare due fori con un trapano
con una punta da 4 mm.
- Inserire nei fori i tasselli compresi
nella fornitura.
- Avvitare una delle viti incluse nella
fornitura nel tassello superiore finché la
distanza tra la parete e la testa della vite
ammonta a 6,5 mm circa (vedi fig. 1)
- Ora si può appendere il supporto a
parete alla vite superiore e fissarlo con
la vite inferiore.
Avvertenza importante:
Fissare il supporto a parete fuori della portata
di chi utilizza la vasca da bagno o la doccia
(vedi fig. 2).
In fase di montaggio tenere in considerazione
la lunghezza del cavo di alimentazione e la
posizione della presa di corrente.
min. 60 cm
min. 60 cm
ca. 130 cm
fig. 2
20 mm 6,5 mm
4 mm
fig. 1
Maschera di foratura
4
fig. 3
Foro
79 mm
Foro
