DE

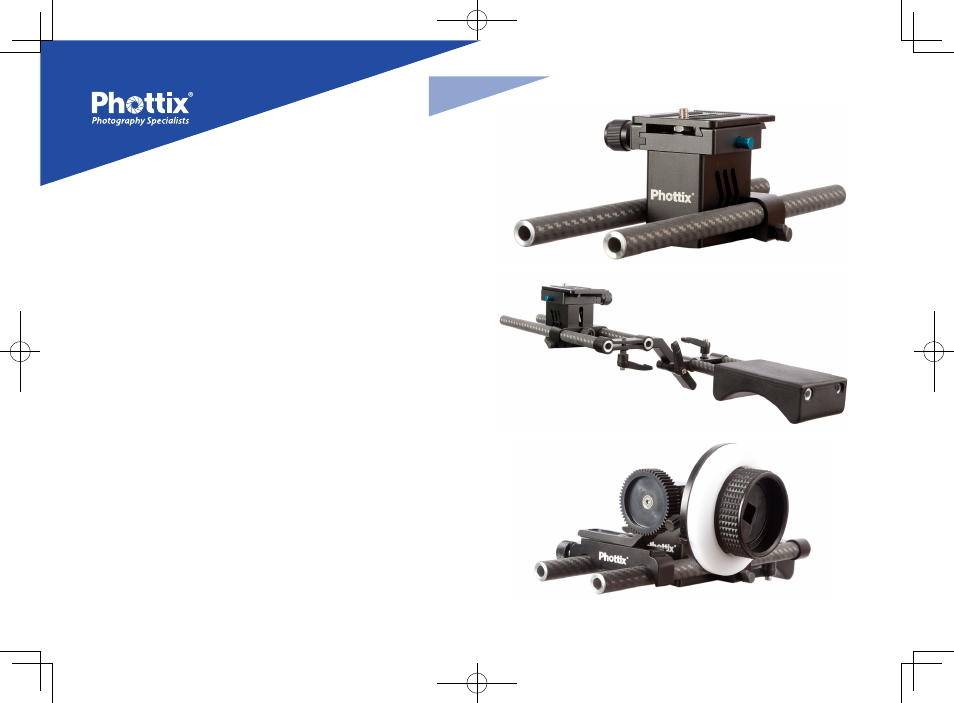

1. Schieben Sie zwei 27cm Rohre in die Kamerahalterung und
ziehen Sie die Schrauben fest.
2. Befestigen Sie das Z Bracket und die beiden 21cm Rohre
wie abgebildet. Schieben Sie das Schulter-Pad auf die
Rohre.
3. Klipsen Sie das Follow Focus System auf die Rohre. Die
Schraube muss erst später festgezogen werden.
Trafo Junior Montageanleitung
3
2
1
Lieferumfang
88355 1x Phottix Trafo Follow Focus System
88361 1x Adapter für Querstange
88365 1x Kamerahalterung mit Wechselplatte
88368 1x LCD Befestigungsadapter
88369 1x LCD Befestigungsarm (kurz)
88375 1x Z Bracket
88364 1x Schulter-Pad
88380 2x Carbon/Fiber-AL Rohre 21cm
88381 3x Carbon/Fiber-AL Rohre 27cm
88360 2x Handgriffe
