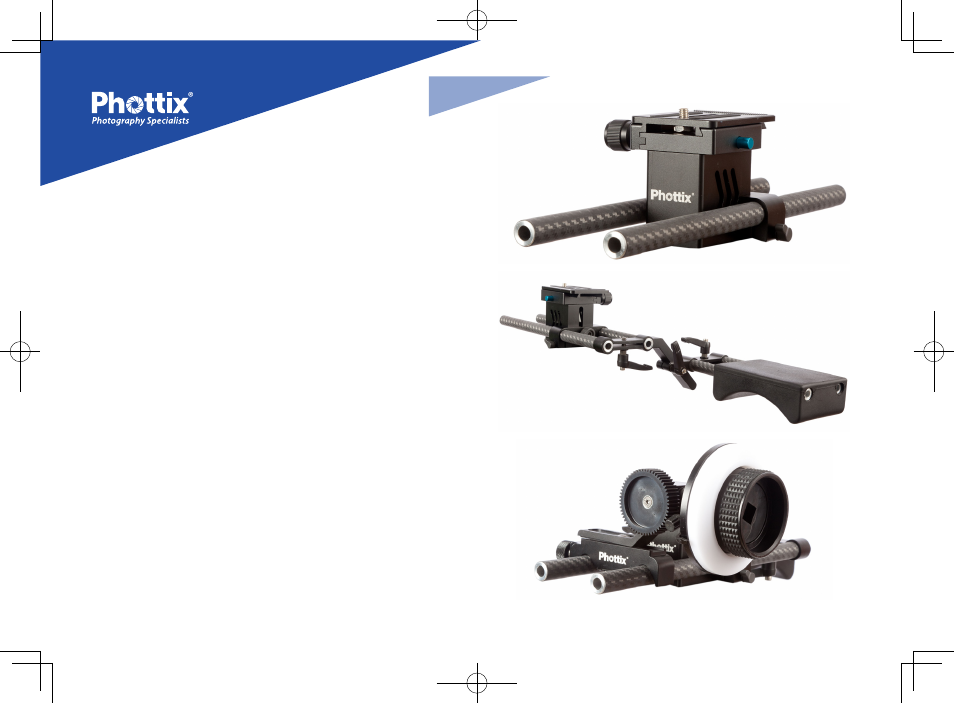

1. Расположите рядом паралельно две направляющие.
Н а де н ьте и п л а в н о з а д в и н ьте к р е п л е н и е д л я
фотоаппарата на стержни, затяните винты.
2. Закрепите Z-образный кронштейн на направляющих
стержнях. Наденьте и закрепите плечевой упор на
стержни.
3. Закрепите блок механизма ручной фокусировки на
стержнях до щелчка и затяните винты.
RU
3
2
1
Инструкции по установке плечевой
опоры/навесу Phottix Trafo Jr.
Компоненты:
88355 Phottix Trafo система ручного управления
фокусом Follow Focus x 1
88361 Насадка для поперечной перекладины х 1
88365 крепление и подставка для камеры х 1
88368 крепление для монитора LCD х 1
88369 рукоятка (короткая) для крепления монитора
LCD x 1
88375 Z-образный кронштейн
88364 плечевой упор х 1
88380 карбоновые направляющие стержни 21см х 2
88381 карбоновые направляющие стержни 27см х 3
88360 передние рукоятки х 2
