23 sur 27 PUBLIÉ LE: 01-17-11 FEUILLE No: 083-9013-1
Français

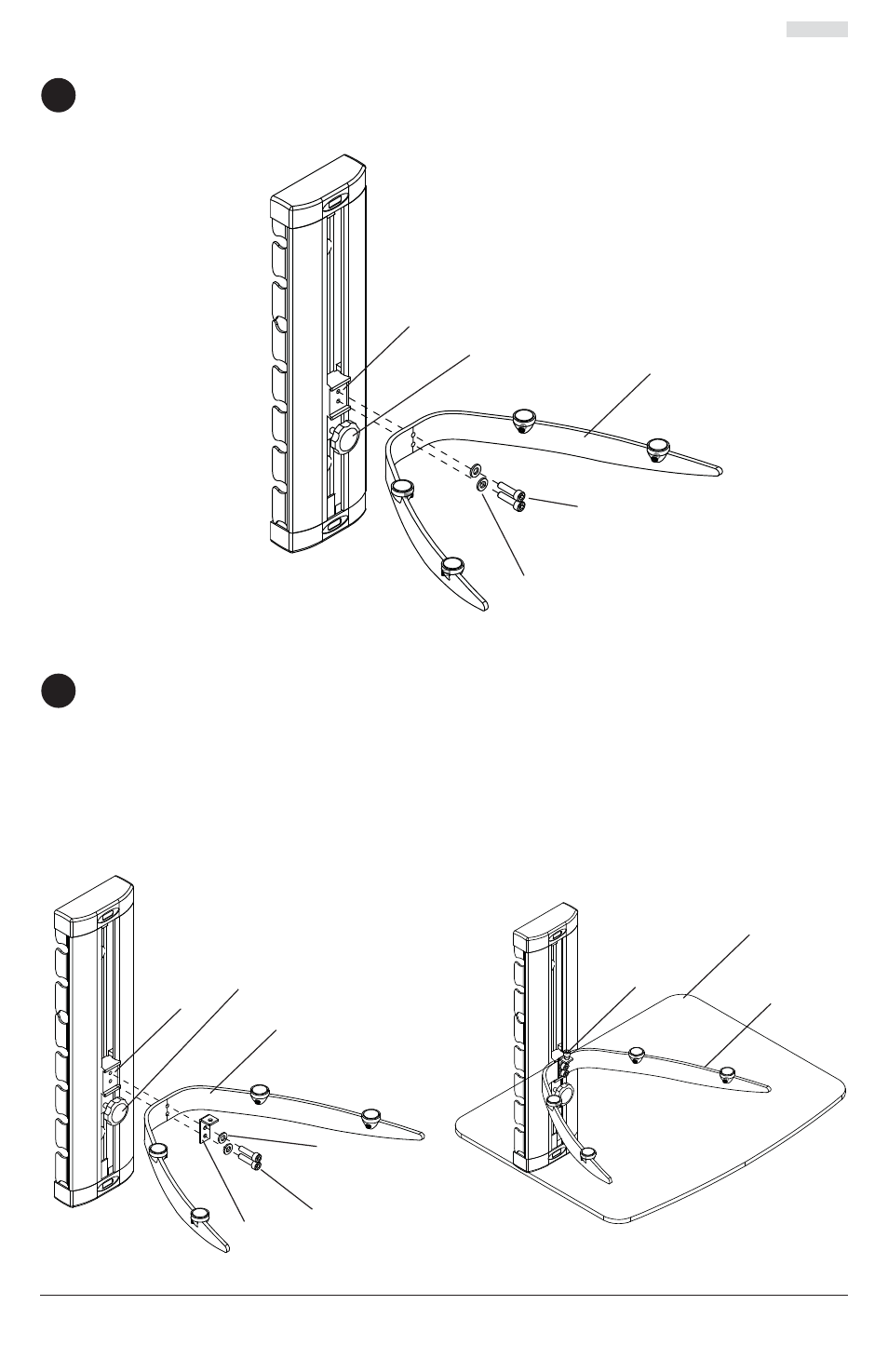

Fixez le support de plateau (J) à pince de fi xation plateau (D) en utilisant deux vis M5 x 18mm
(E) et les rondelles (I) le montre la fi gure 5.1 en utilisant une clé hexagonale de 4 mm (M).
Réglez le niveau du support de plateau (J) à la hauteur désirée, puis serrez le bouton pour le
fi xer. 4
D
D
J
E
J
J
K
F
E
I
I
G
BOUTON
BOUTON
Fixez le support de plateau (J) et le support de verre (G) à pince de fi xation plateau (D) en
utilisant deux vis M5 x 18mm (E) et les rondelles (I) le montre la fi gure 6.1 en utilisant une clé
hexagonale de 4 mm (M). Réglez le niveau du support de plateau (J) à la hauteur désirée, puis
serrez le bouton pour le fi xer.
Place étagère en verre (K) sur le support de conservation (J) et fi xer avec la vis M5 x 12mm (F)
comme le montre la fi gure 6.2 en utilisant une clé hexagonale de 2,5 mm (N).
NOTE: Le serrage excessif des vis peut causer des dommages à plateau en verre (K).
5
fi g. 5.1
fi g. 6.1
fi g. 6.2
ACCSH100 et ESHV10 Modèles
ACCSH200 et ESHV20 Modèles
