14 de 27 PUBLICADO: 01-17-11 HOJA #: 083-9013-1
Español

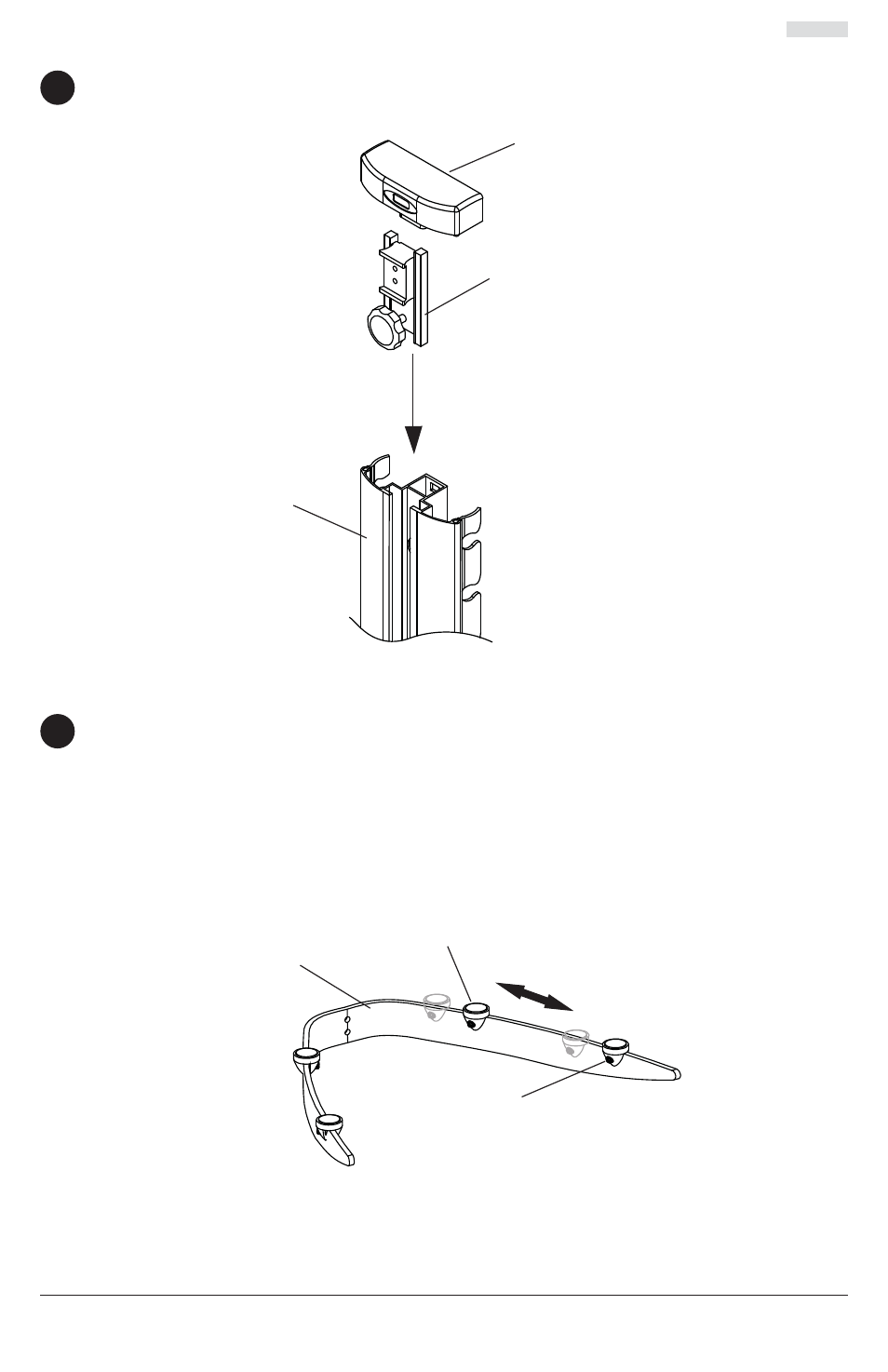

Fije los clips para sujetar cristal (L) al soporte para repisas (J) y deslícelo hasta la posición
deseada como se muestra en la fi gura 4.1. Apriete, con fi rmeza, todos los tornillos de fi jación
utilizando una llave allen de 2.5 mm (N). no apriete demasiado los tornillos
NOTA: Es posible que los tornillos de fi jación ya estén fi jados a los clips para sujetar cristal.
Deslice la abrazadera para fi jar la repisa (D) en la columna (A) y vuelva a colocar la cubierta del
extremo de la columna, como se muestra en la fi gura 3.1. 2
Instalar la Repisa en la Columna
fi g. 3.1
fi g. 4.1
D
A
L
J
3
Para los modelos ACCSH100 y ESHV10, continúe con el paso 5. Para los modelos ACCSH200 y
ESHV20, vaya al paso 6.
EL TORNILLO
DE AJUSTE
CUBIERTA DE
LOS EXTREMOS
