30

4

Hydronic piping

Installation & Service Manual

Primary / Secondary Piping

EXPANSION TANK

AIR SEPARATOR

PRESSURE REDUCING

VALVE

BACK FLOW

PREVENTER

BALL VALVE

(TYPICAL)

UNION (TYPICAL)

PRESSURE RELIEF

VALVE

FLOW CHECK

VALVE (TYPICAL)

BOILER

TEMPERATURE / PRESSURE

GAUGE

PRESSURE GAUGE

DRAIN

DRAIN POINT

(TYPICAL)

BOILER CIRCULATOR

SYSTEM SUPPLY SENSOR

(WHEN USED)

SYSTEM CIRCULATOR

TO

SY

STE

M

FR

OM

SY

STE

M

MAKE UP WATER

NOT TO EXCEED 4 PIPE DIA OR MAX. OF 12" APART

Y-STRAINER

(RECOMMENDED)

MAY SUBSTITUTE

LOW LOSS HEADER

FLOW SWITCH

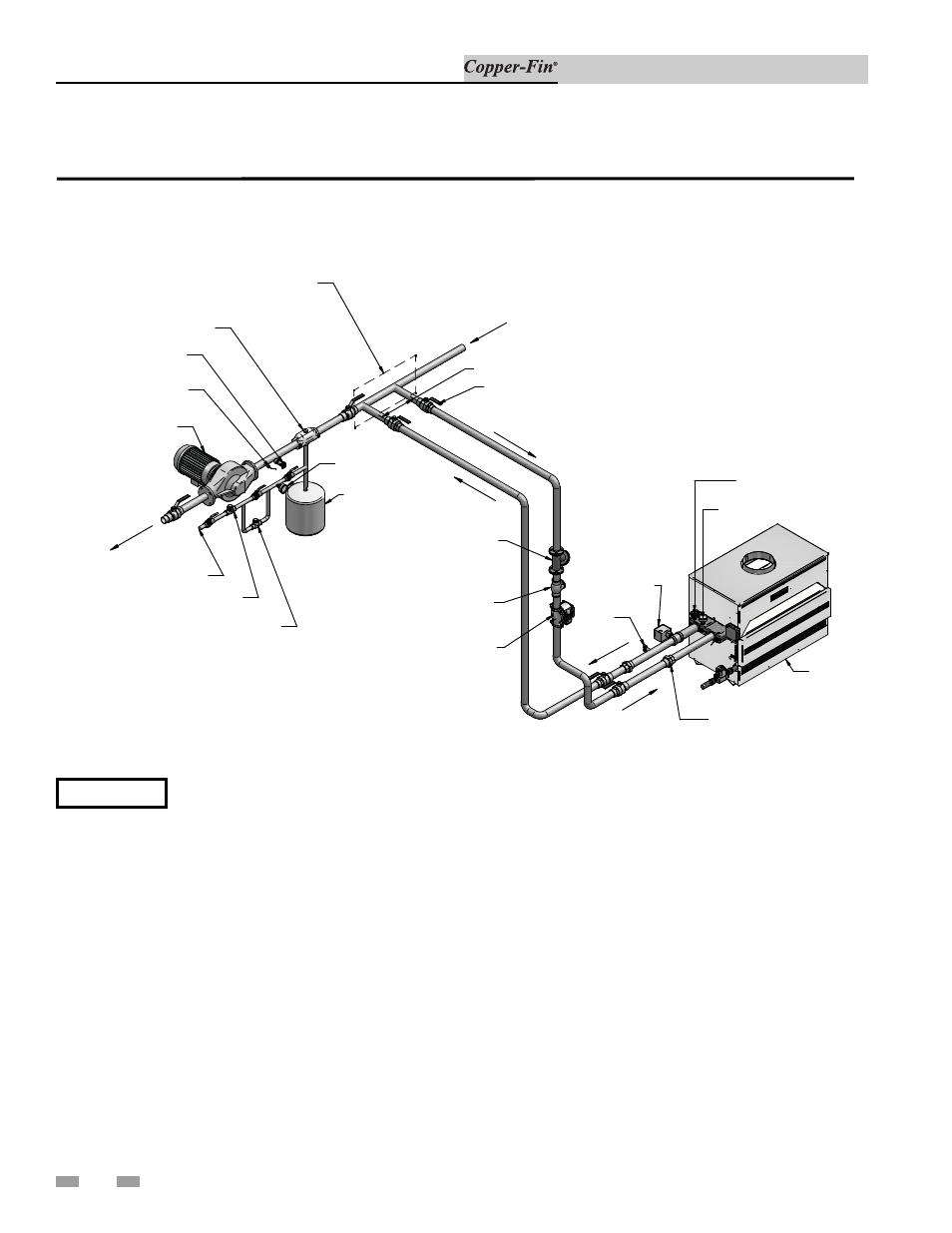

Figure 4-4_Primary / Secondary Piping of a Single Boiler

Please note that these illustrations are meant to show system piping concept only, the installer is responsible for
all equipment and detailing required by local codes.
