Spécifications
21 FR

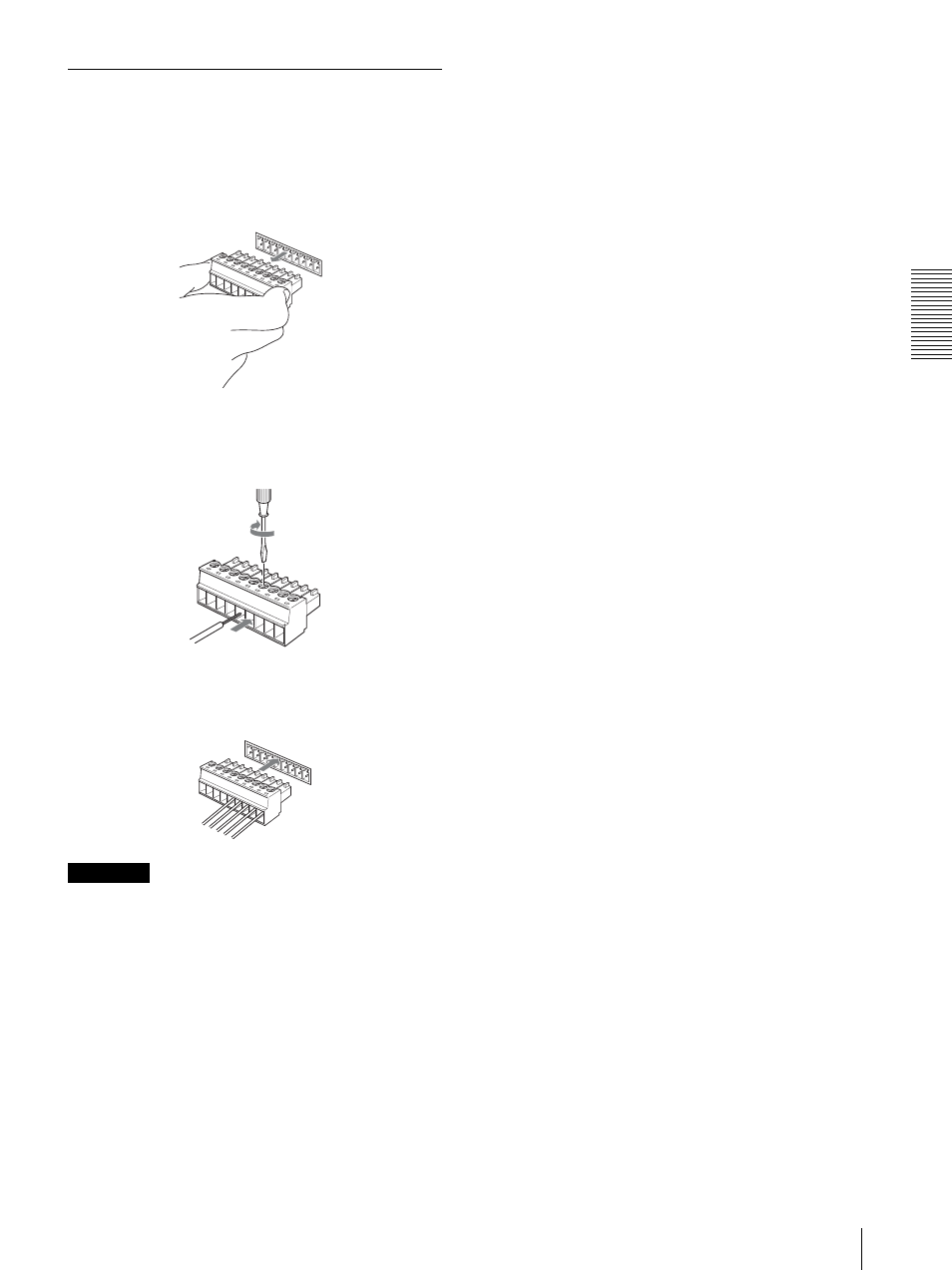

Utilisation de la fiche de connexion
VISCA RS-422
1
Prenez la fiche de connexion VISCA RS-422 aux
deux extrémités et retirez-la comme sur
l’illustration.
2
Insérez un fil (AWG n° 28 à 18) dans l’orifice désiré
de la fiche et serrez la vis pour ce fil à l’aide d’un
tournevis à lame plate.
3
Insérez la fiche de connexion VISCA RS-422 dans
le connecteur VISCA RS-422.
Remarques
• Pour stabiliser le niveau de tension du signal,
raccordez les deux extrémités à la terre (GND).
• Lorsque les raccordements sont effectués à l’aide des
connecteurs VISCA RS-422, la connexion VISCA
RS-232C n’est pas disponible.
• La distance de raccordement maximale avec la
connexion VISCA RS-422 est d’environ 1 200 m
(3 937 pieds).
1
9
Fil
Tournevis à lame plate
1
9
