Instalación y conexión del TV
Conexión de un equipo RGB
Desconecte todas las fuentes de alimentación antes de realizar cualquier
conexión.
1
Con un cable RGB, conecte el terminal de salida de señal sincronizada de
video del equipo RGB a las tomas Y/G, P
B
/B, P
R
/R, HD y VD del TV.
Utilice las conexiones COMPONENT VIDEO IN 2/RGB IN.
2
Con un cable AUDIO, conecte las tomas AUDIO OUT del equipo RGB a
las tomas AUDIO IN del TV. Asegúrese de usar la misma fila de
entradas que utilizó para la conexión de video. (COMPONENT VIDEO
IN 2/RGB IN).
HD VD
IN
OUT
P B /B Y/G P R /R L R AUDIO
L R
VHF/UHF
AC IN
AUDIO OUT
COMPONENT VIDEO IN 2 / RGB IN
SUB
WOOFER
CONTROL
S
VIDEO L R AUDIO P B Y P R L R AUDIO S VIDEO
VIDEO IN 1 COMPONENT VIDEO IN 1
VIDEO IN 2

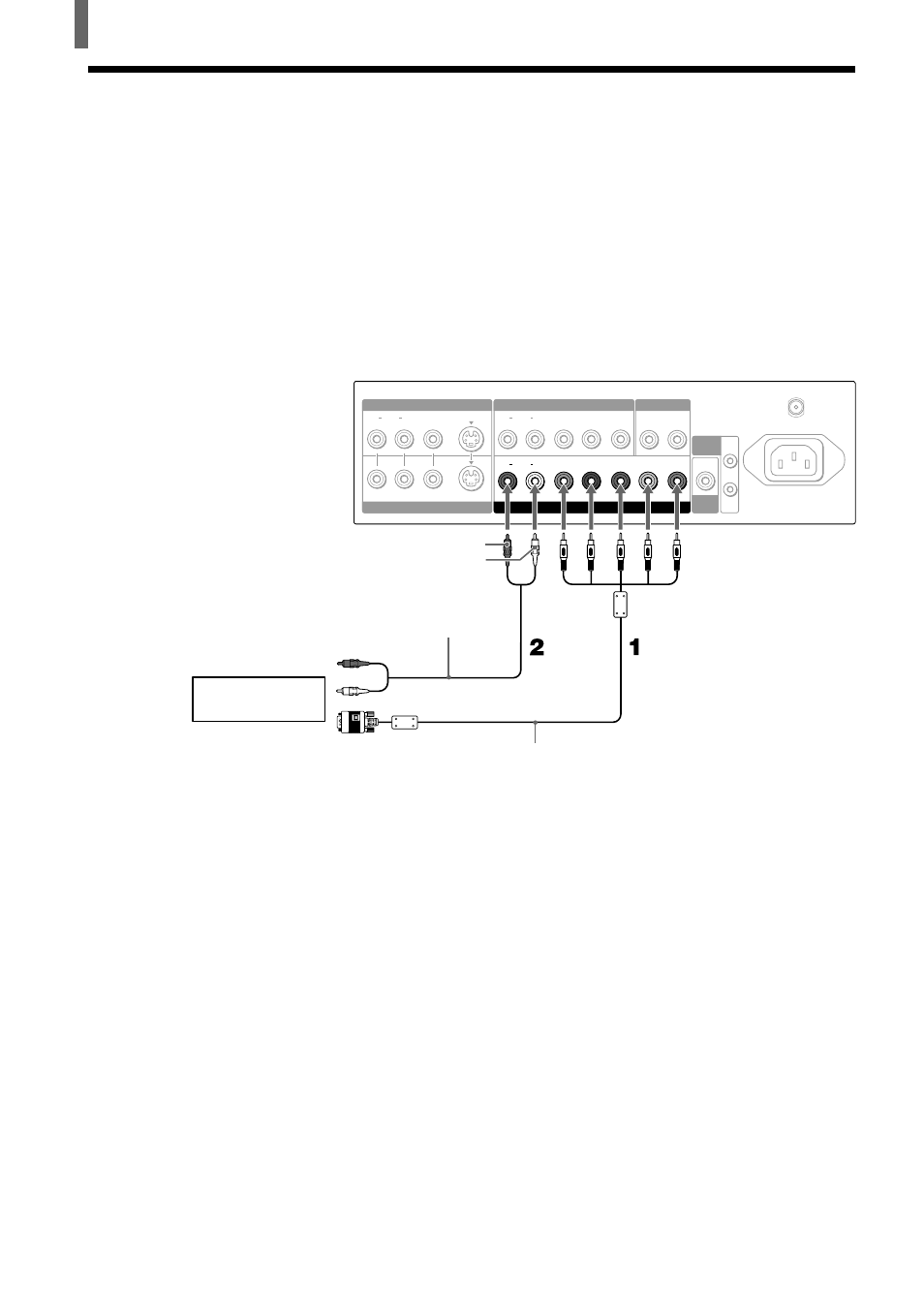

Parte posterior del TV
A las tomas
de salida de
audio
RK-74A
(no suministrado)
Al terminal de salida de señal
sincronizada de video
SMF-403
(no suministrado)
equipo RGB
AUDIO-L (blanco)
AUDIO-R (rojo)
