Instalación y conexión del TV
ES
Conexión de un receptor de satélite
Desconecte todas las fuentes de alimentación antes de realizar cualquier
conexión.

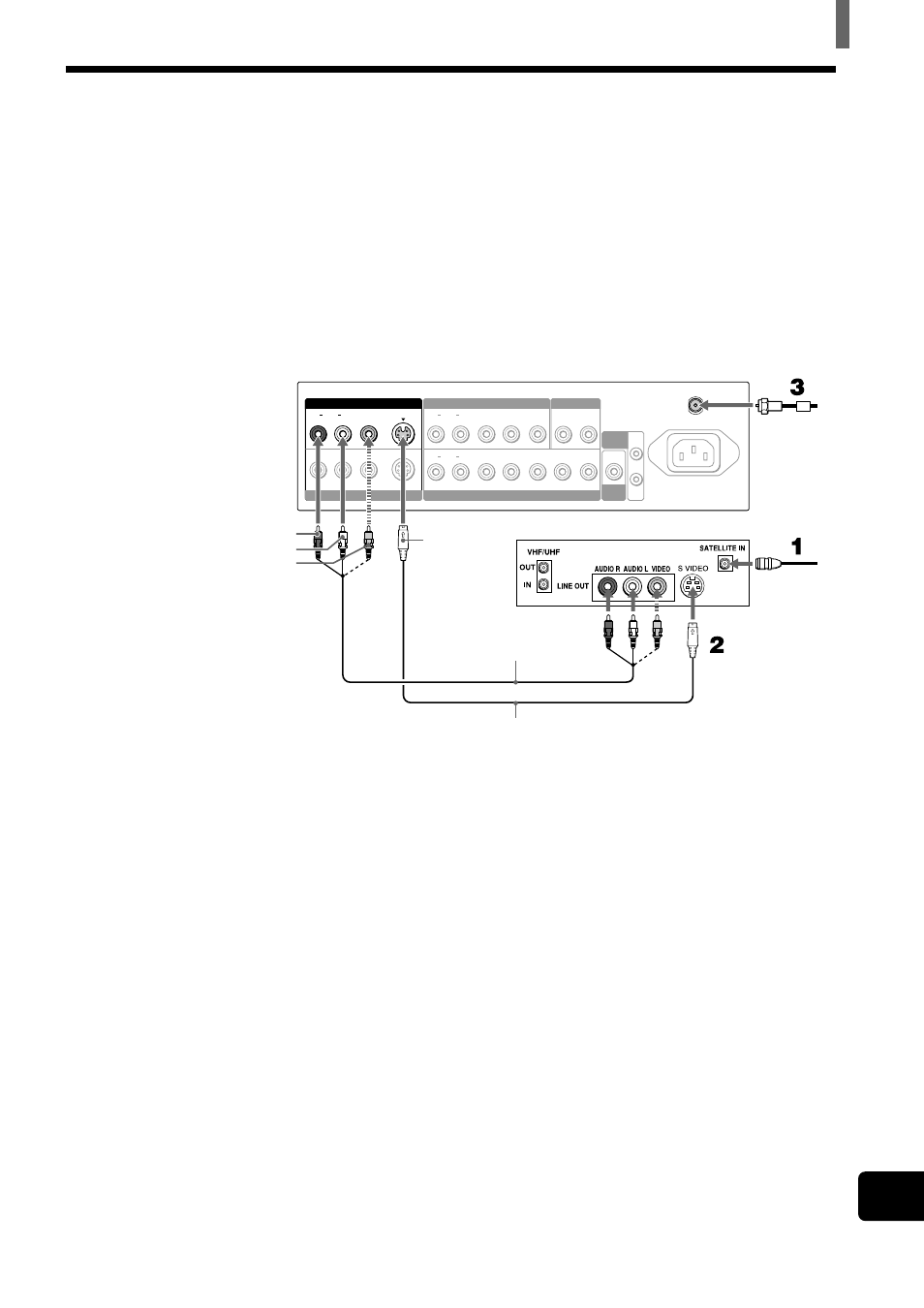

1
Conecte el cable de antena para satélite a la toma SATELLITE IN del
receptor de satélite.
2
Con los cables AUDIO y S VIDEO, conecte las tomas AUDIO y S
VIDEO OUT a las tomas AUDIO y S VIDEO IN del TV.
3
Conecte el cable coaxial de 75 ohmios suministrado del cable o de la
antena a la toma VHF/UHF del TV.
HD VD
IN
OUT
P B /B Y/G P R /R L R AUDIO
L R
VHF/UHF
AC IN
AUDIO OUT
COMPONENT VIDEO IN 2 / RGB IN
SUB
WOOFER
CONTROL
S
VIDEO L R AUDIO P B Y P R L R AUDIO S VIDEO
VIDEO IN 1 COMPONENT VIDEO IN 1
VIDEO IN 2
YC-15V/30V (no suministrado)
VIDEO (amarillo)
AUDIO-L (blanco)
AUDIO-R (rojo)
VMC-810S/820S
(no suministrado)
Cable de la
antena para
satélite
S VIDEO
Parte posterior del TV
Receptor de satélite
Cable coaxial
de 75 ohmios
(suministrado)
Sugerencia
Si su receptor de satélite no posee un cable S VIDEO, use un cable VIDEO (amarillo) en su
lugar.
