36
Receptor estéreo Insignia NS-R2000
www.insignia-products.com
• Cuando se necesiten repuestos, asegúrese
de que el técnico de reparación haya usado
repuestos especificados por el fabricante o
que tengan las mismas características que la
pieza original. Las substituciones no
autorizadas pueden resultar en incendio,
choque eléctrico u otros peligros.
• Después de completar el mantenimiento o la
reparación de este receptor, pídale al técnico
de servicio que realice verificaciones de
seguridad para determinar que el receptor se
encuentra en una condición de operación
apropiada.

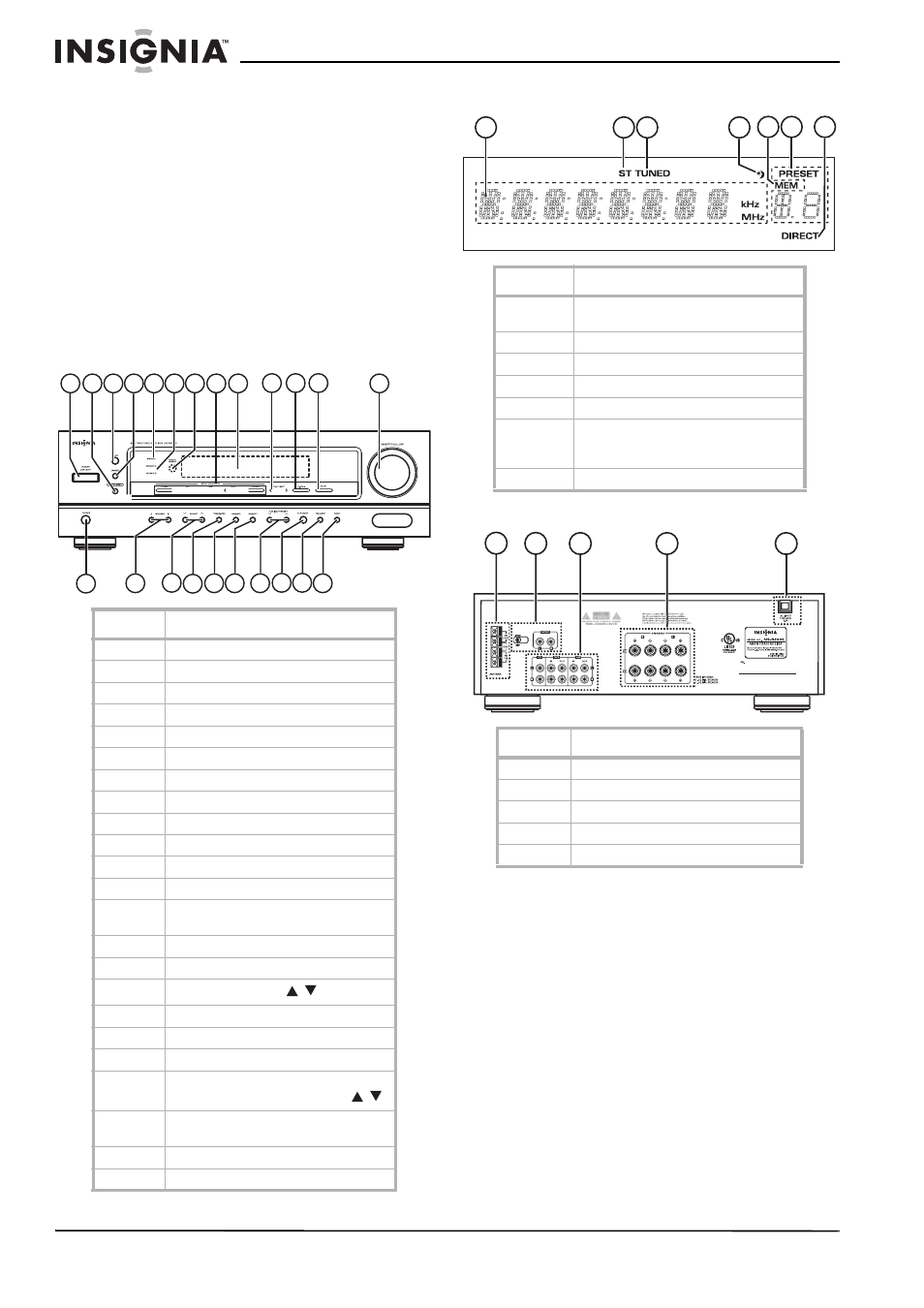

Características
Controles frontales
Pantalla fluorescente
Vista posterior
Elemento Descripción
1 Botón ENCENDIDO
2 Botón SUSPENSIÓN/ENCENDIDO
3 BotónAPAGADO AUTOMÁTICO
4 Botón ATENUADOR
5 Indicador SUSPENSIÓN
6 Indicador ALTAVOZ
7 Sensor del control remoto
8 Botones SELECTORES DE ENTRADA
9 Pantalla fluorescente
10 Botón TONO DIRECTO
11 Botón PREDEFINIDOS
12 Botón SILENCIAR
13 Perilla de control de VOLUMEN
MAESTRO
14 Toma AURICULARES
15 Botones ALTAVOZ A y ALTAVOZ B
16
Botones de AJUSTE /
17 Botón MODO DE TONO
18 Botón BALANCE
19 Botón MEMORIA
20 Botones
SINTONIZACIÓN/PREDEFINIDO
/
21 Botón MODO DE
SINTONIZACIÓN/PREDEFINIDO
22 Botón MODO FM
23 Botón BANDA
1 2 4 3 5 6 7 8 9 10 11 12 13
14 15 16 17 18 19 20 21 22 23
Elemento Descripción
1 Entrada, frecuencia, nivel de volumen e
información de operación
2 Indicador de ESTÉREO
3 Indicador de SINTONIZADO
4 Indicador de APAGADO AUTOMÁTICO
5 Indicador de MEMORIA
6 Número de emisora programada,
visualización del tiempo para apagado
automático
7 Indicador de DIRECTO
Elemento Descripción
1 Tomas de antena AM y FM
2 Tomas PHONO
3 Tomas de AUDIO
4 Tomas de altavoz
5 Cable de alimentación de CA
1 2 4 3 5 6 7
5 1 2 3 4
