ÉTAPE 16 EN OPTION:
L’usine assemble le cordon d’alimentation de
manière à ce qu’il sorte du côté gauche de l’unité.
À la discrétion
du consommateur, le cordon d’alimentation peut être sorti du côté
droit de l’unité.
Pour ce faire, retirez la pince à cordon enrobée de
caoutchouc noir en dessous de la vis à l’extrême gauche (voir la
fi gure I).
Replacez cette vis dans le trou à vis à l’extrême gauche.
Acheminez le cordon d’alimentation par-dessus les loquets de
la grille de reprise et fi xez la pince à nouveau dans le trou de vis
adjacent (fi gures I et J).
Retirez la pince de cordon du côté droit,
acheminez le cordon d’alimentation à travers celle-ci et fi xez à
nouveau.
Le cordon d’alimentation doit être tendu afi n de ne pas
être appuyé sur les loquets de la grille de reprise.
ÉTAPE 17 Assurez-vous que le fi ltre est en place avant d’installer la grille de
reprise (voir la fi gure J), et que le cordon électrique est correctement
acheminé afi n de ne pas nuire à l’installation.
(Voir l’étape 16.)
ÉTAPE 18 Ramassez la grille en la soutenant par les deux côtés inférieurs
(voir la fi gure K, remarque 1).
Soulevez la grille de reprise et in-
sérez les onglets de la grille dans les fentes inférieures du plénum
d’échappement d’air (voir la fi gure K, remarque 2).
Enclenchez la
grille en place en la poussant vers le haut et dans les loquets de
l’unité au fond (voir la fi gure K, remarques 3 et 4).
ÉTAPE 19 Reportez-vous aux « Directives de fonctionnement » à partir de
la page 39.

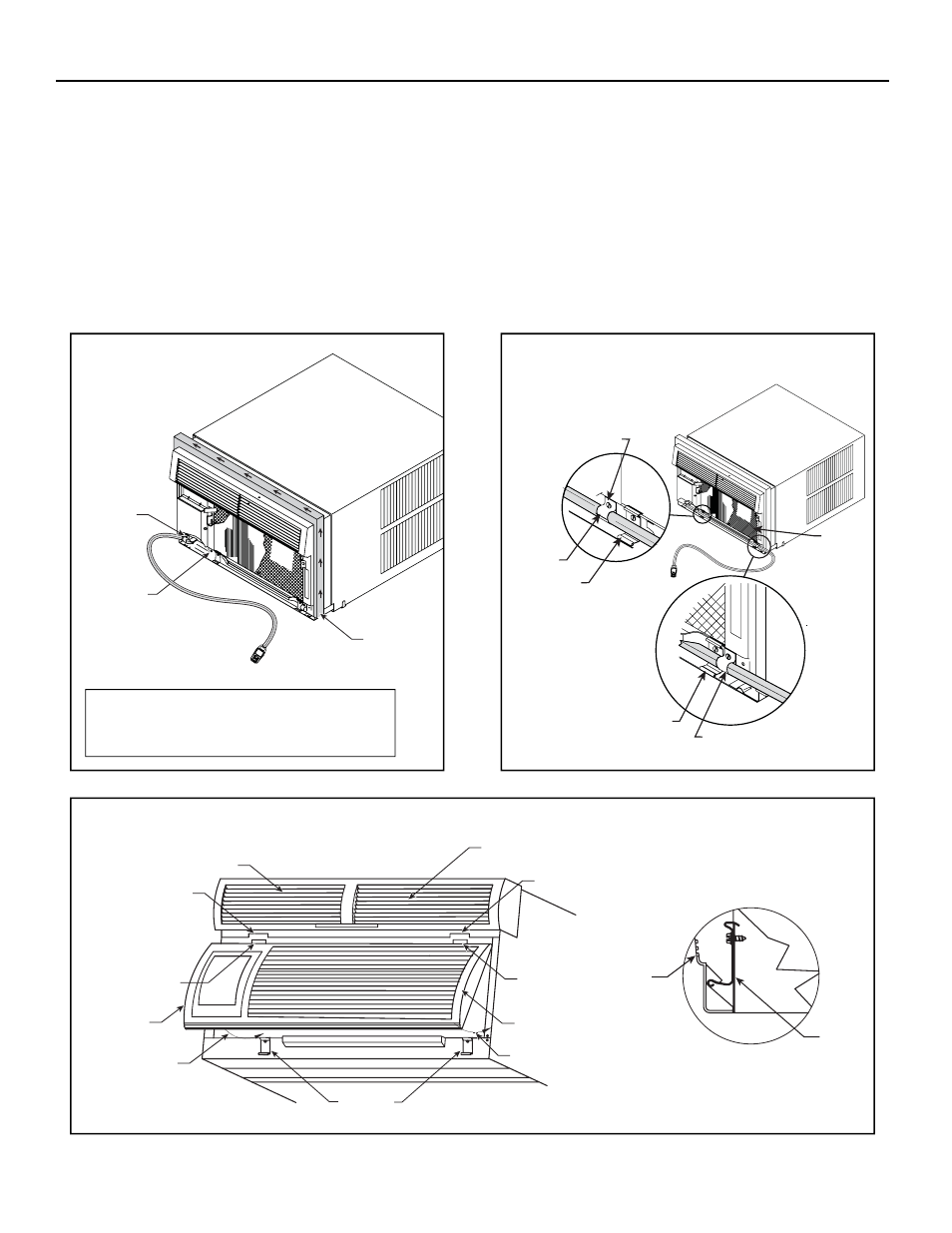

Figure J
Figure K
Figure
I
VIS
D’EXTRÊME
GAUCHE
TROU
DE VIS
ADJACENT
JOINT
D’ÉTANCHÉITÉ
DE CHÂSSIS
LORS DE L’INSTALLATION D’UN JOINT D’ÉTANCHÉITÉ
DE CHÂSSIS, COMMENCEZ PAR L’UN DES COINS
INFÉRIEURS ET REMONTEZ SUR LE CÔTÉ, LE
DESSUS ET LE BAS DU CÔTÉ OPPOSÉ.
TROU DE VIS
ADJACENT
PINCE DE
CORDON
LOQUET DE
LA GRILLE DE
REPRISE
FILTRE
À AIR
LOQUET DE LA
GRILLE DE REPRISE
PINCE DE CORDON
PLÉNUM D’AIR
D’ÉCHAPPEMENT
FENTE
ONGLET
REMARQUE 1
REMARQUE 3
LOQUETS
REMARQUE 2
FENTE
ONGLET
GRILLE DE REPRISE
(REMARQUE 1)
REMARQUE 3
GRILLE DE
REPRISE
REMARQUE 4
VUE LATÉRALE
LOQUET
