47
920-198-00
ÉTAPE 8 Montage du soutien extérieur – Fixez les ferrures de support (article
n°1) aux rails inférieurs du caisson avec quatre (4) vis 10-24 de 1 po
de longueur (article n° 2) et quatre (4) écrous plats 10-24 (article n°
3).
Réglez les ferrures de support de manière à amener les tampons
inférieurs en contact avec la surface du mur. (UNE CALE DE 2,5
CM X 10 CM OU 5 CM X 10 CM DOIT ÊTRE UTILISÉE ENTRE
LE MUR ET LES FERRURES DE SUPPORT LORS D’UNE
INSTALLATION SUR UN PAREMENT EN ALUMINIUM OU EN
VINYLE).
Percez des trous de guidage de 4 mm de diamètre et fi xez
les ferrures au mur avec deux (2) vis n° 12A de 1 po de longueur
(article n° 4).
Réglez les ferrures de support de manière à obtenir
une pente d’environ 9 mm vers l’extérieur pour le drainage. (Voir
la fi gure D). Serrez toutes les vis.
REMARQUE: Les entrées et les sorties d’air d’évacuation, de
reprise et de condensation ne doivent pas être bloquées pour
éviter le recyclage de l’air chaud rejeté.

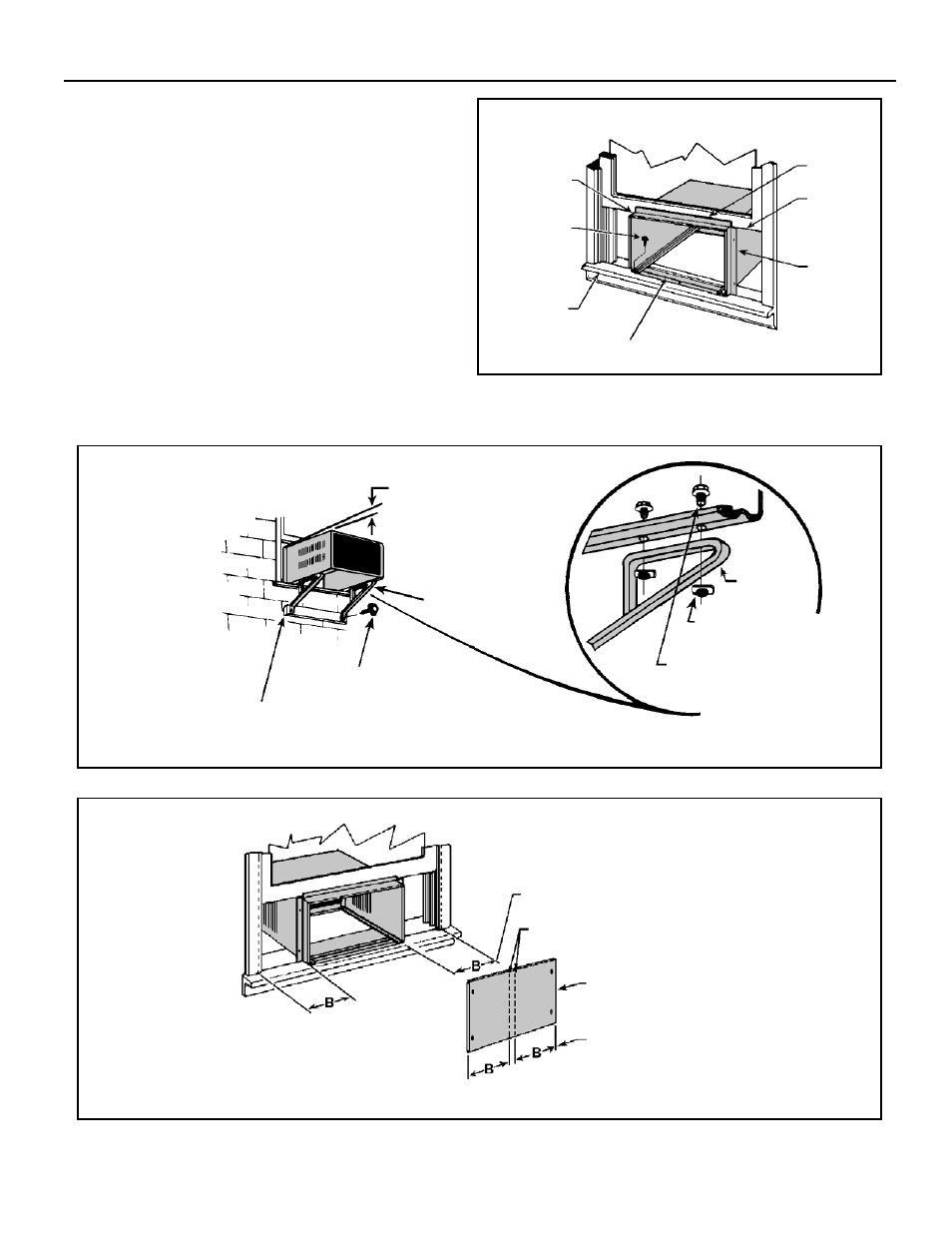

Figure D
PENTE DE 9 MM VERS LE BAS
FERRURE DE SUPPORT
(ARTICLE N° 1)
VIS N° 12A x 2 PO
(ARTICLE N° 4)
UNE CALE DE 2,5 cm X 10 cm OU 5 cm X 10 cm DOIT
ÊTRE UTILISÉE ENTRE LE MUR ET LA FERRURE
LORS D’UNE INSTALLATION SUR UN PAREMENT EN
ALUMINIUM, ASBESTOS OU VINYLE
FERRURE
DE SUPPORT
ÉCROU DE SOUDAGE À
PLAT 10-24 (ARTICLE N° 3)
VIS HEXAGONALE 10 - 24 X 1
PO
(ARTICLE N° 2)
Les illustrations suivantes montrent une installation sur une construction régulière à pans de bois, ainsi que des suggestions sur des façons d’adapter la ferrure
de support à des murs épais et des rebords en pierre larges.
CENTREZ
LE CAISSON
LATÉRALEMENT
DANS LA
FENÊTRE.
PERCEZ (3) TROUS
DE GUIDAGE DE 4
MM ET INSTALLEZ
(3) VIS N° 12A DE 2
PO DE LONGUEUR
(ARTICLE N° 4)
APPUI DE
FENÊTRE
REPÉREZ LA RAINURE GUIDE DE LA PLAQUE D’APPUI
JUSTE À L’ARRIÈRE DE L’APPUI DE FENÊTRE.
ANGLE DE
SOUTIEN
SUPPÉRIEUR
TIREZ LA
GUILLOTINE
VERS LE BAS
DERRIÈRE
L’ANGLE DE
SOUTIEN
SUPÉRIEUR
ANGLE DE
SOUTIEN
LATÉRAL
Figure C
Figure E
MESUREZ LA DISTANCE « B » JUSQU’À L’INTÉRIEUR
DE LA RAINURE DE CHAQUE CÔTÉ
COUPEZ ICI ET JETEZ LE MATÉRIAU CENTRAL
SUPERFLU.
PLANCHE
SOUSTRAYEZ 3 MM DE LA DIMENSION « B » ET
MESUREZ DE LA BORDURE DE LA PLANCHE
(ARTICLE N° 8), MARQUEZ, TRACEZ ET COUPEZ
AVEC UN OUTIL DE COUPE APPROPRIÉ
REMARQUE : IL N’EST PAS NÉCESSAIRE DE COUPER LA
PLANCHE POUR LA HAUTEUR VERTICALE; SEULEMENT
POUR LA LARGEUR HORIZONTALE DE LA DIMENSION « B ».
