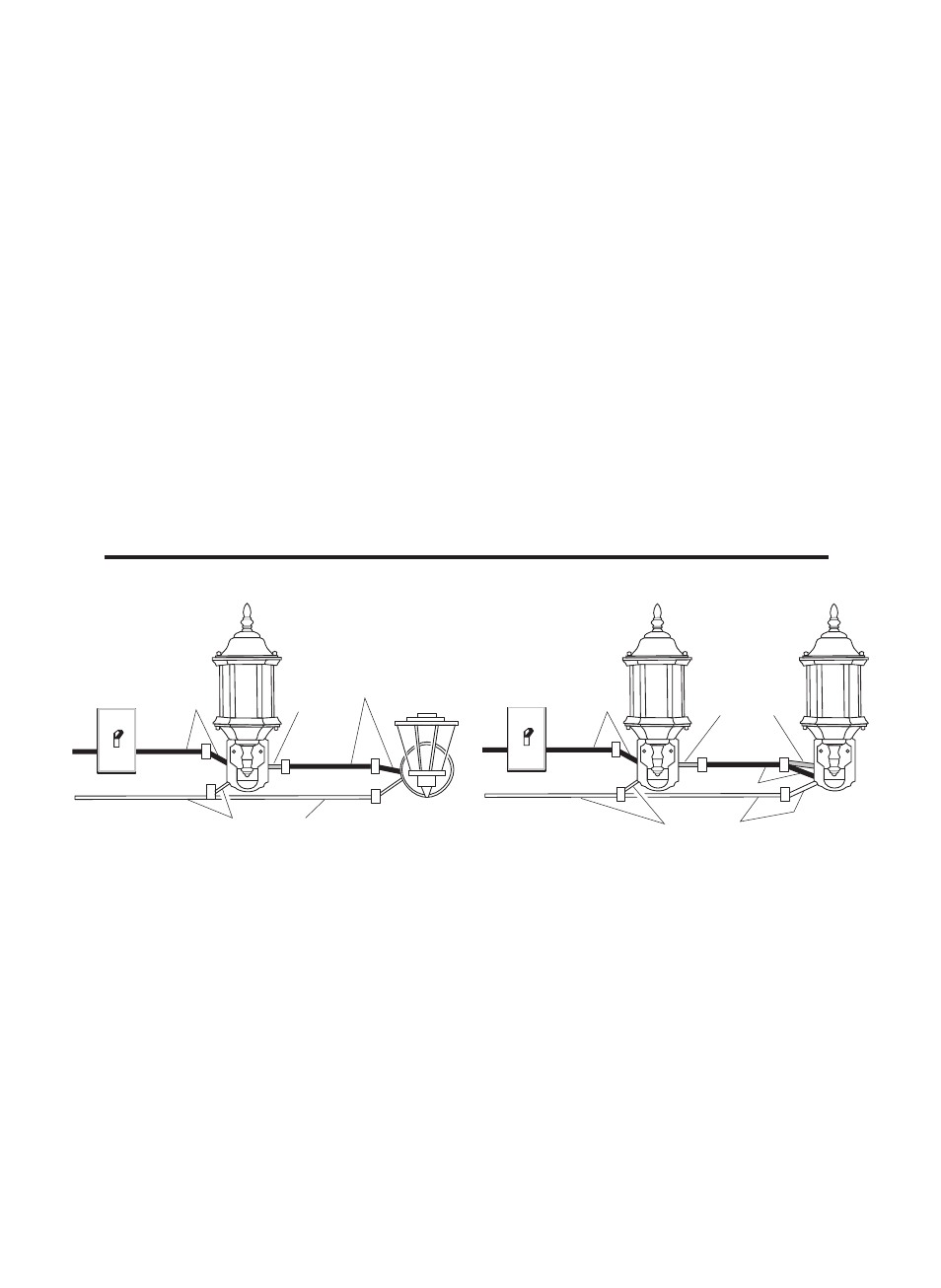

Conexión a la luz de movimento y al aparato
estándar
BLANCO
NEGRO
NEGRO
(Estándar)
❒ En caso de conectar al aparato estándar
solamente: Pele el alambre rojo del detec-
tor de movimiento y conéctelo al alambre
negro de la luz estándar. Conecte todos
los alambres blancos. La capacidad total
no debe exceder los 360 Vatios (3.0 A).
NOTA: Todo el cableado entre los aparatos
debe estar hecho de acuerdo al Código
Eléctrico Nacional (Código Eléctrico Ca-
nadiense en Canadá) por medio de un
conducto o cualquier otro medio aceptable.
Comuníquese con un electricista califi-
cado si tiene cualquier pregunta refer-
ente a la adaptabilidad del sistema.
❒ Este aparato viene con un detector con una
potencia de 360 Vatios. Puesto que el aparato
tiene sólo una potencia de 100 Vatios (180
Vatios candelabro), la carga adicional de
260 Vatios (180 Vatios candelabro) puede
ser controlada por el detector.
❒ Cuando desee determinar la clasificación
de un aparato no vea tan sólo la potencia
de la lámpara. Mire la indicación que es-
pecifique el voltaje máximo de la lámpara
que el aparato puede aceptar.
❒ Una vez que ha escogido los aparatos
que se conectarán y ha determinado sus
máximas potencias, súmelas. Por ejemplo,
si tiene 3 aparatos de 100 , 150 y 75 Vatios
respectivamente, usted tendrá un total de
325 Vatios.
ROJO
Maestra Esclava
NEGRO
ROJO
NEGRO
BLANCO
Conexión para controlar una luz de mov-
imiento (esclava) desde otra (maestra)
También es posible conectar dos luces de movimiento de forma que cualquiera de las dos
unidades pueda encender simultáneamente ambas luces (sistema de doble maestro). Se
recomienda que sólo personas con amplios conocimientos de electricidad conecten este
tipo de configuración. Por favor comuníquese con nuestro departamento de asistencia al
cliente (1-800-858-8501) antes hacer este tipo de conexión.
La conexión inadecuada
del cableado de doble maestro podría dañar ambas luces de movimiento y anular la
garantía. Lo sentimos, pero no podemos contestar preguntas en español por teléfono.
CONEXION ALTERNA
