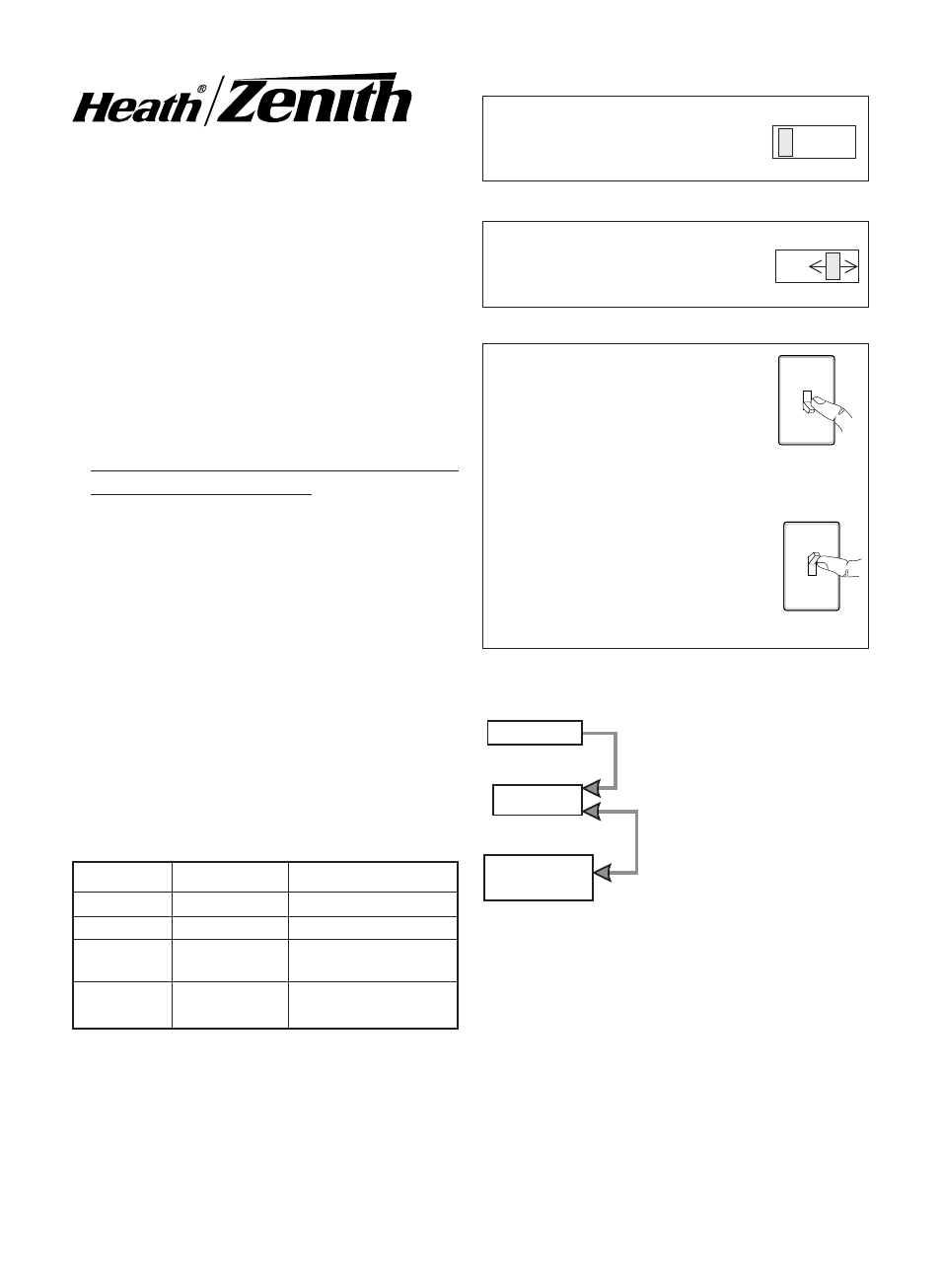

7 595-5628-07
Farol de fundición
con detector de
movimiento
CONTROL REDUCTOR D
UAL
B
RITE
®
Luego del crepúsculo la lámpara se enciende a
mediana potencia durante el tiempo selecciona-
do (Apagado, 3 horas, 6 horas, hasta amanecer).
Si se detecta movimiento, la luz se enciende
a toda su potencia según la calibración del
interruptor ON-TIME (1,5, ó 10 minutos) luego
vuelve a la fase reductora (de intensidad).
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Serie SL-4190
Características
• La luz se prende cuando se detecta mov-
imiento.
• Apaga la luz automáticamente.
• Iluminación ornamental de baja intensidad.
• La fotocélula mantiene la luz apagada
durante las horas del día.
Requisitos
• El Control de Luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.
• Algunos códigos requieren instalación
por un electricista calificado.
Este paquete contiene:
• Farol
• Soporte universal de fácil uso (X-Bar)
• Ferretería de montaje
• Conectores de alambre
© 2006 DESA Specialty Products™ 595-5628-07 S
Modalidad: A tiempo: Trabaja: Día Noche
Prueba
5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el x
amanecer*
Adorno 3, 6 hrs, hasta x
el amanecer
PRUEBA
ON-TIME Ponga el interruptor de tiempo
(ON-TIME), al fondo del detector,
en la posición de prueba (TEST).
TEST 1 5 10
1 segundo
APAGADO
luego...
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un
segundo y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.
ON-TIME
TEST 1 5 10
Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.
MODO MANUAL
...préndalo.
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
10 minutos
Apague el interruptor
por un segundo y
préndalo de nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases,
apague la electricidad por un minuto y préndala
de nuevo. Después del tiempo de calibración
el control estará en fase AUTO(MATICA).
Resumen de las modalidades del
interruptor
AUTOMATICO
Nota: Cuando lo prenda por primera vez es-
pere 1 1 /
2
minutos para que el circuito
se claibre.
