21
A
B

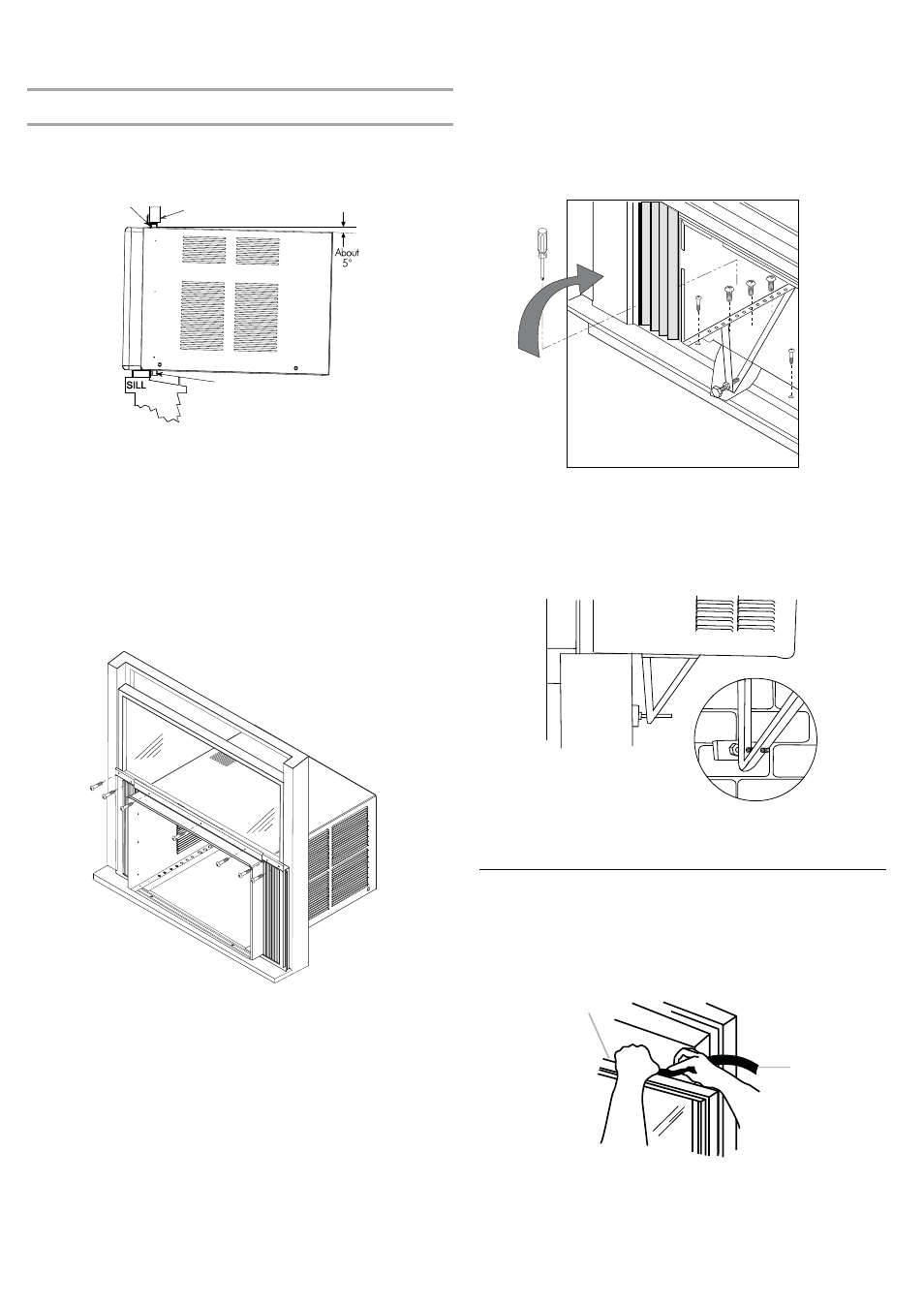

Complete la instalación
1. Inserte el sello de espuma detrás de la parte superior del
bastidor de la ventana inferior y contra el vidrio de la ventana
superior.
A. Parte superior del bastidor de la ventana inferior
B. Sello de espuma
A
C
B
NOTA:Para hacer que los tornillos sean más fácil de colocar
taladre un orificio en el marco.
2. Expanda ambas cortinas de la unidad hasta llegar al marco
de la ventana.Instale cuatro tornillos.Dos a cada lado
derecho e izquierdo de la unidad.
3. Inslate los tres tornillos del ensamble del rail.
4. Utilice tres de los tornillos para 31/32” sujetar la caja a la
hoja de la ventana.
6. Utilice un bloque de madera entre los pernos de nivelación y
la pared si la pared es débil o si el peso del acondicionador
de aire cae entre los soportes en la pared.
A. Top channel
B. Window sash
C. Bottom channel
1. Coloque la caja en la ventana.baje la haja de la ventana
hasta que apoye detrás del primer reborde del rail.El rail
inferior debe reposar detrás del umbral de la ventana.
5. Instale los soportes derecho e izquierdo como se muestra en
la figura.Coloque los tornillos(2 1/2” de cabeza chata y tuerca)
a el soporte y ajuste lo necesario,luego utilice cuatro tornillos
(13/32”) para ajustar los soportes a la caja.
Instalacion de la caja exterior en la ventana
