Quadra-Fire • Columbia Bay • 250-5195 Rev. K
INCLUDED IN KIT: Blower; 2 female spade wire connec-
tors.
Turn off power supply.
Remove blower housing from appliance, if necessary.
Disassemble housing if needed, retaining all fasteners, and
remove the blower.
Reassemble blower in housing using fasteners previously
removed.
Reinstall blower housing to appliance.
Turn power supply back on.
Blower motor comes standard with 2 male spade wire
connectors. If your appliance has a different connec-
tion, use the two female spade wire connectors provided
to modify the appliance wiring harness.
H. Blower Installation
T
OOLS REQUIRED: Phillips head screwdriver.

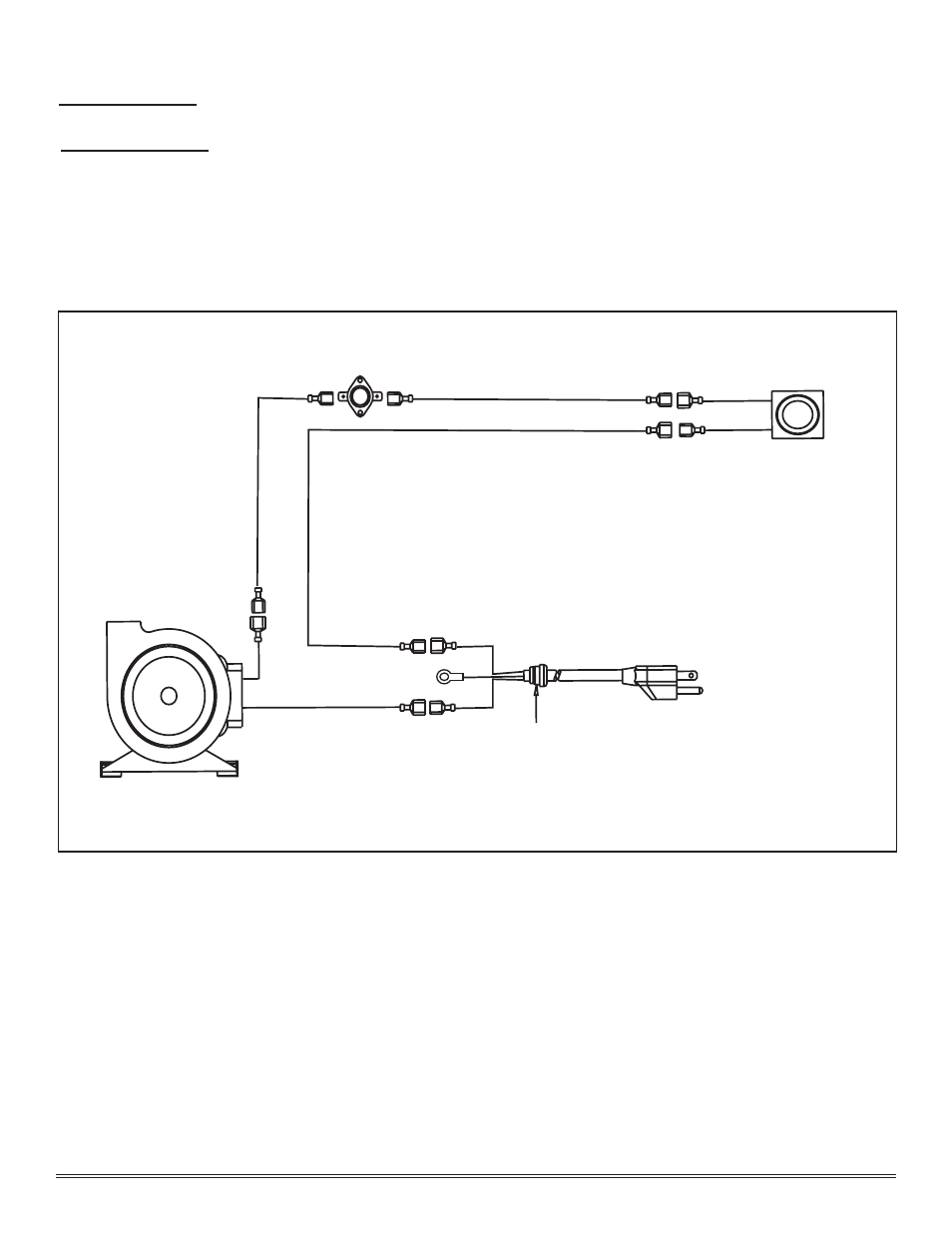

Figure 8.12 Blower Wiring Diagram
BLACK
F
M
F
F
Snap Disk
Fan Assembly
GRN
WHITE
BLACK
F
M F
M
WHITE
Fan Speed
Control
BLACK
Strain Relief Bushing
Power Cord (110 VAC)
Ground
WHITE
BLACK
F = Female
M = Male
BLACK
BLACK
BLACK
