Installation (cont.)
- 8 -

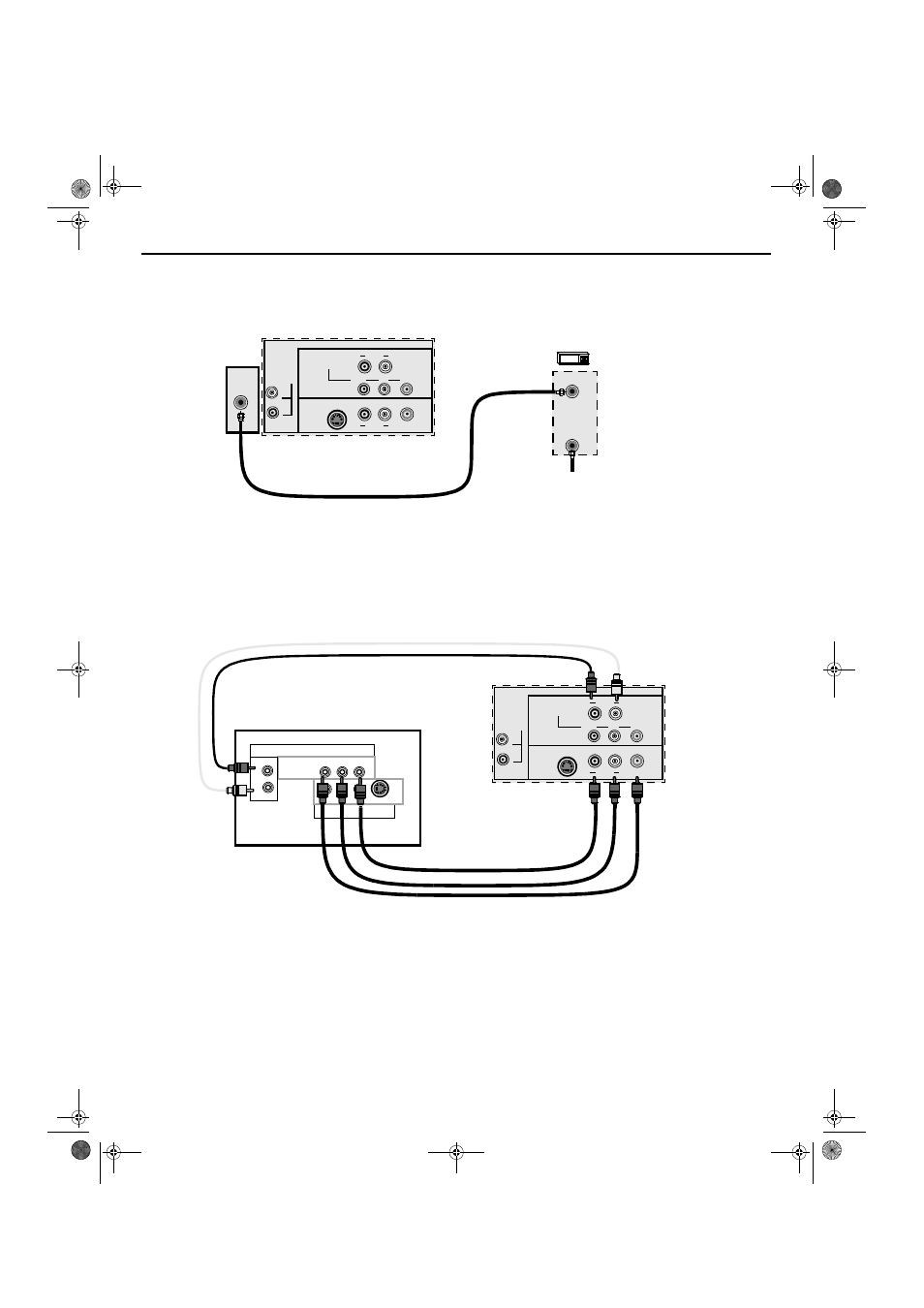

Cable Box Connection
Operation
1.
Connect incoming cable to cable box ANT INPUT.
2.
Connect a cable from cable box ANT OUTPUT to TV ANT.
Digital TV - Set-Top Box (DTV-STB) Connection
Use this diagram to connect the DTV-STB (Digital TV-Set-Top Box) to the back of your TV.
Note:
There are three video inputs, Y, P
B
, and P
R
. Separate component color inputs provide luminance and color separation. Use the
L (left) and R (right) audio inputs.
ANT
TO AUDIO
AMP
VIDEO
S-VIDEO
R AUDIO
L
COMPONENT
VIDEO INPUT
P
R
Y/VIDEO
P
B
R
L
INPUT 1
R AUDIO
L
INPUT 2
CABLES NOT SUPPLIED
ANT OUTPUT
ANT INPUT
CABLE BOX
Incoming cable
TERMINALS ON BACK OF TV
TO AUDIO
AMP
VIDEO
S-VIDEO
R AUDIO
L
COMPONENT
VIDEO INPUT
P
R
Y/VIDEO
P
B
R
L
INPUT 1
R AUDIO
L
INPUT 2
TERMINALS ON BACK OF DTV-STB
DIGITAL TV OUTPUT
P
R
P
B
Y
MAIN
VIDEO
NTSC OUTPUT
R-AUDIO-L
S-VIDEO
L
-AU
DI
O
-R
-VIDEO
DTV TERMINALS ON BACK OF TV
