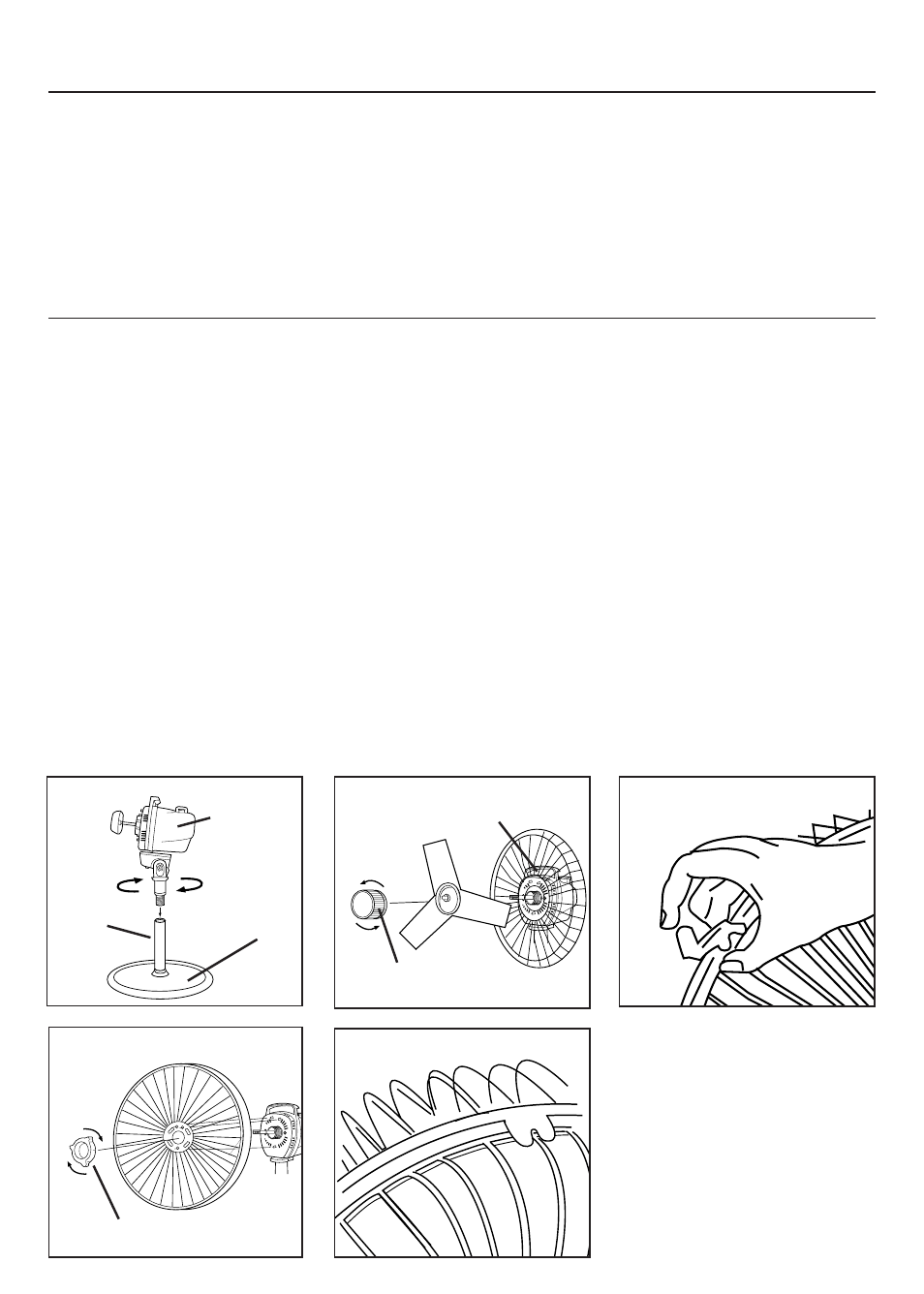

INSTRUCCIONES DE ENSAMBLAJE DE LA REJILLA
• Quite del motor la tuerca
de montaje de la rejilla
posterior. Coloque la rejilla
posterior encima del
recinto del motor,
cerciorándose que los 3
agujeros de la rejilla
posterior ajustan sobre las
3 protuberancias en el
recinto del motor. Apriete
la tuerca de montaje de la
rejilla posterior EN EL
SENTIDO DE LAS
MANECILLAS DEL RELOJ.
(Figura 4)
• Empuje las aspas del
ventilador en el eje del
motor, alineando las aspas
con el realce en forma de
“D” en el extremo del eje
del motor. Apriete el botón
de las aspas dándole
vuelta en EL SENTIDO
CONTRARIO A LAS
MANECILLAS DEL RELOJ.
(Figura 5)
• Alinee la rejilla frontal
correctamente y enganche
el sujetador superior de la
rejilla en la rejilla posterior.
(Figura 6)
• Levante los casquetes
ínter construidos alrededor
de la rejilla delantera y
afiance los casquetes en la
rejilla posterior. (Figura 7)
• Si desea cambiar el
ángulo de inclinación
del ventilador, simplemente
incline el ensamblaje
del motor de ventilador
hasta alcanzar el ángulo
deseado.
NOTA: Lo anterior se
puede lograr únicamente
cuándo el ventilador esté
ensamblado totalmente.
Figura 5
BOTÓN DE LAS ASPAS
ENSAMBLADURA
DEL MOTOR
Figura 6 Figura 4
TUERCA DE MONTAJE
REJILLA POSTERIOR
Figura 7
INSTRUCCIONES DE ENSAMBLAJE PARA EL
VENTILADOR DE MESA
• Inserte el poste metálico
corto en la base y apriételo
ya sea dando vuelta a la
base o al poste mismo.
(Figura 1) • Coloque la ensambladura
del motor en el poste corto
del ventilador y apriételo
(Figura 2) dando vuelta al
ensamblaje del motor en el
sentido de las manecillas
del reloj. (Figura 3) • Continúe con las
instrucciones para el
ensamblaje de la rejilla.
Figura 3
ENSAMBLADURA
DEL MOTOR
POSTE
CORTO
BASE
