Fig. 18
Fig. 19
Fig. 20
Clй а douille
Levier de
verrouillage
Serrer
Desserrer
Levier du
carter de
sécurité
Carte de la scie
Boulon à tête
hexagonale
Bague
Rondelle (B1)
Rondelle (A1)
Concave
Arbre
Lame de scie

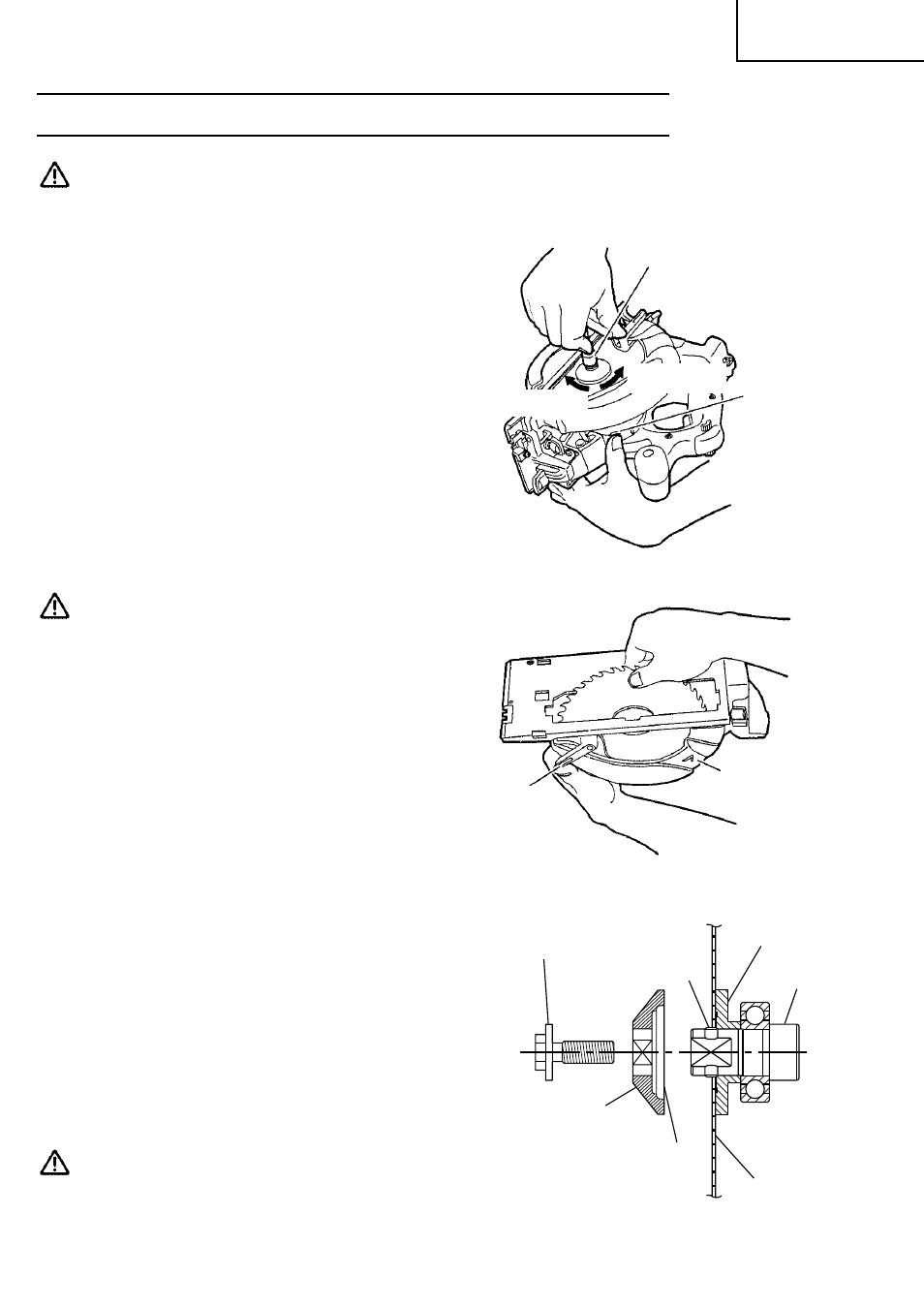

MONTAGE ET DÉMONTAGE DE LA LAME DE SCIE
PRECAUTION:
Pour éviter tout risque d’accident grave, vérifier que l’interrupteur se trouve à la position
OFF (arrêt), et sortir la batterie.
1. Démontage de la lame
(1) Régler le volume de coupe au maximum,
et placer la scie circulaire comme indiqué
à la Fig. 18.
(2) Appuyez sur le levier de verrouillage,
verrouiller l’arbre, et retirer le boulon à
tête hexagonale et la rondelle (B1) à l’aide
de la clй а douille.
(3) Tout en tenant le levier du carter de sécurité
pour maintenir le carter de sécurité
complètement rentré dans le carter de le
scier, retirer la lame de scie. (Fig. 19)
2. Montage de la lame de scie (Fig. 20)
AVERTISSEMENT:
Si l’on manipule les boulons et les
rondelles avec des outils autres que la clй
а douille fournie, on risque d’obtenir un
serrage excessif ou insuffisant, ce qui
pourrait provoquer des blessures.
⅜ Procéder dans l’ordre inverse de la
méthode de montage.
REMARQUE:
ⅷ Bien retirer toute la sciure qui s’est
accumulée sur l’arbre, le boulon et les
rondelles.
ⅷ Pour garantir un sens de rotation correct
de la lame de scie, le sens de la flèche de
la lame de scie doit correspondre à celui
du carter de la scie.
ⅷ Avec les doigts, serrer le boulon à tête
hexagonal qui fixe la lame de scie au
maximum. Puis, appuyer sur le levier de
verrouillage, verrouiller l’arbre et serrer
le boulon à fond.
PRECAUTION:
Après avoir fixé la lame de scie, vérifier
une nouvelle fois que le levier de
verrouillage est bien fixé à fond à la posi-
tion spécifiée.
