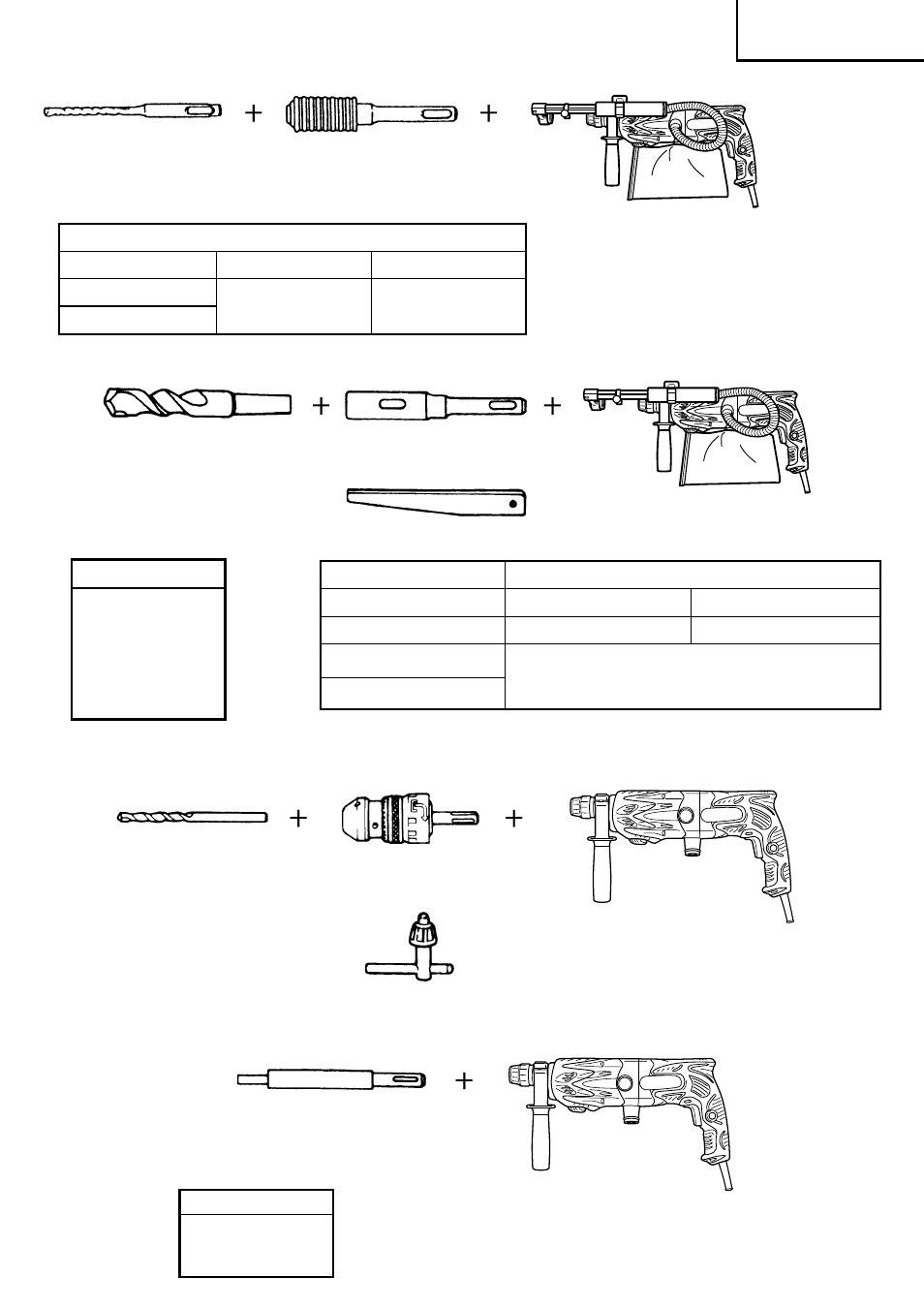

⅜ Bohrer (Kegelschaft) und Konusschaftadapter
Adapter für dünnen Schaft
(SDS-Plus Schaft) Bohrer (dünner Shaft)
Konusschaftadapter Anwendbarer Bohrer
Morsekonus (Nr.1) Bohrer (Konusschaft) 11,0 ~ 17,5 mm
Morsekonus (Nr.2) Bohrer (Konusschaft) 21,5 mm
A-Konus Der Konusschaftadapter in der Form des A- oder
B-Konus wird nach Wunsch geliefert, doch ist
B-Konus der passende Bohrer separat zu beziehen.
Bohrer (Kegelschaft) Konusschaftadapter
(SDS-Plus Schaft)
Dorn
⅜ 13 mm Bohrhammerfutter
Zum Bohrbetrieb mit gerader Schlagspitze für schlagbohrer mit bohrhammer.
13 mm Bohrhammerfutter
(SDS-Plus Schaft) Gerade Meißelspitze (
für Schlagbohrer
)
Außendurchmesser
11,0 mm
12,3 mm
12,7 mm
14,3 mm
14,5 mm
17,5 mm
21,5 mm
Bohrfutterschlüssel
2. Ankereinsatz (Drehen und Hämmern)
⅜ Adapter für Ankerbefestigung (mit Bohrhammer)
Adapter für Ankerbefestigung (SDS-Plus Schaft)
(mit Bohrhammer)
Gesamtlänge: 160, 260 mm
Ankergröße
W1/4”
W5/16”
W3/8”
Bohrer (dünner Schaft)
Außendurchmesser Arbeitslänge Gesamtlänge
3,4 mm
45 mm 90 mm
3,5 mm
