Hearth and Home Technologies MT VERNON Pellet Insert Advanced Energy (AE) MTVERNINSAE-MBK User Manual
Page 42

Page 42
7036-135E
September 1, 2008
R
Mt. Vernon Pellet Insert (AE)

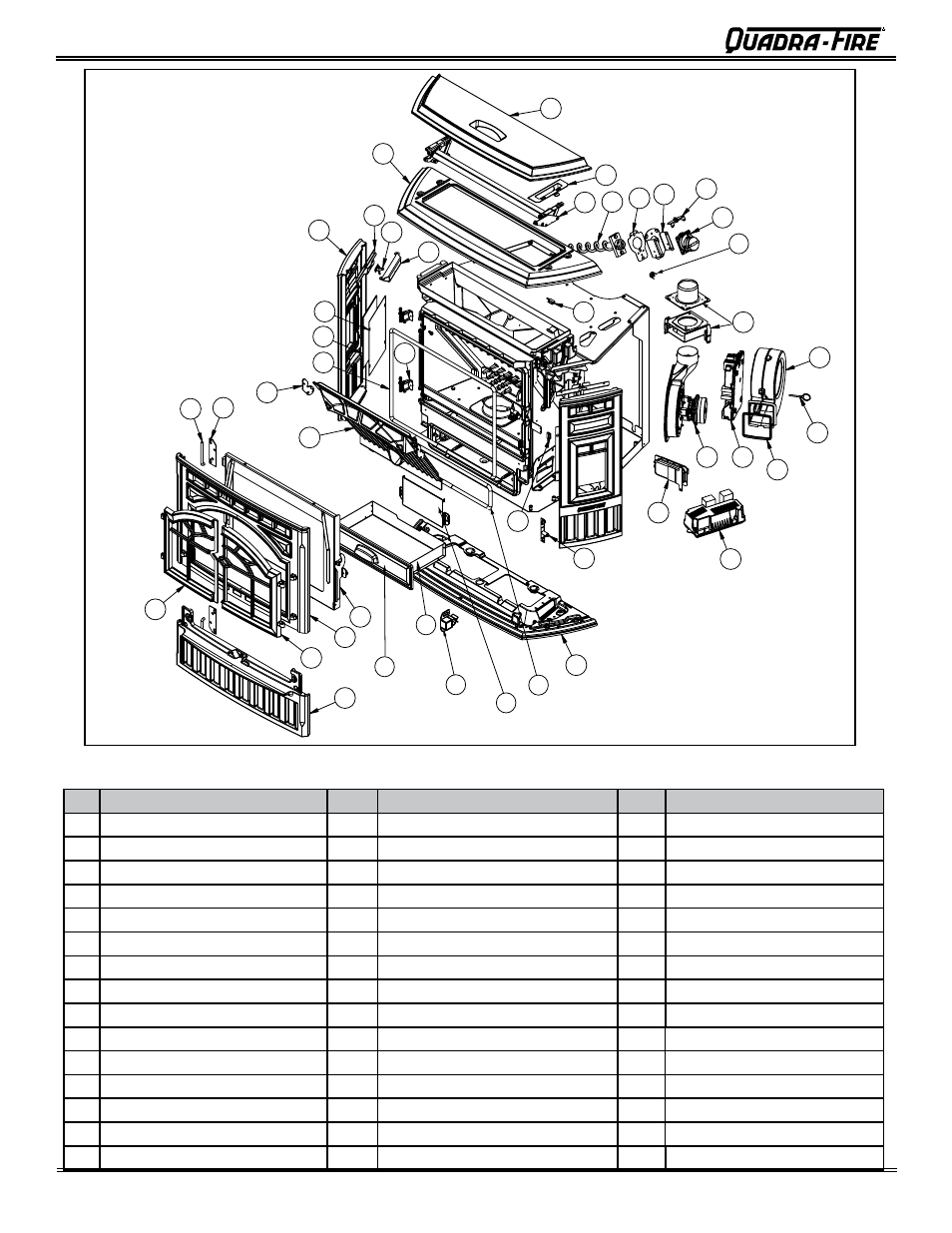

Figure 42.1
#
Description
#
Description
#
Description
35
Front, Lower
49
Detent Pin 3/16
64
Elbow Catch
36
Door, Cast, Right
50
Blower, Convection
65
Clip, Catch
37
Front, Upper
51
Exhaust Transition & Flue Collar
66
Side, Cast (left & right)
38
Door Assembly
53
Sensor, Overheat (Snap Disc #3)
67
Side Window Backer
39
Ash Pan
54
Feed Motor, DC Current
68
Glass, Side, with Gasket
40
Gasket, Ash Door
55
Switch, Optical Assembly
69
Gasket, (Rope), Door
41
Bottom Base
56
Bracket, Feed Motor
70
Hinge, Male, Door
42
Bracket, Latch Assembly
57
Gasket, Feed Motor
71
Baffle
43
Switch, Magnetic
58
Feed Spring Only
72
Latch, Baffle
44
Vacuum Switch
59
Bracket, Hopper Magnet
73
Hinge Pin Retainer, Front
45
Power Supply Assembly
60
Hinge Assembly, Top
74
Hinge Pin, Front
46
Blower, Combustion
61
Hopper Lid
75
Door, Cast, Left
47
Control Board
62
Top, Cast
76
Clip, Receiver
48
Gasket, Blower, Convection
63
Bracket, Catch
77
Ash Pan Door
78
Intake Shield
