r Levante la empuñadura hasta arriba y suelte la fijación del tope-guía. Mueva y vuelva a colocar la
ménsula paralela adyacente a la ranura de la guía de ingletes. Baje la empuñadura hasta el fondo y
fije el tope-guía. Seguidamente verifique que la ménsula paralela esté paralela a la ranura de la guía
de ingletes.
t Efectúe el ajuste si no está paralela.
y Después del ajuste, apriete los cuatro pernos de cabeza hex. de 6 mm.
u Una vez que finalice el ajuste, compruebe nuevamente que el tope-guía se encuentre paralelo a la
ranura de la guía de ingletes.
4. Ajuste del indicador
El indicador tiene por objeto indicar a qué distancia se encuentra el tope-guía de la hoja de sierra.
El indicador debe indicar la distancia exacta desde la hoja de sierra.
Verifique y ajuste el indicador mediante los procedimientos siguientes.
NOTA: El indicador debe reajustarse cada vez que instale una hoja de sierra de un espesor diferente.
Para ajustar el indicador a 0.
(1) Levante la empuñadura hasta arriba y suelte la fijación del
tope-guía. Mueva el tope-guía hasta ponerlo en contacto
estrecho con el costado de la hoja de sierra.
(2) Asegúrese de que el indicador señale el 0 en la escala provista
sobre la mesa.
(3) Si el indicador no señala el 0 de la escala;
q Baje la empuñadura hasta el fondo y fije el tope-guía.
w Afloje el tornillo para metales de 5 mm de sujeción del
indicador (véase Fig. 17).
e Ajuste el indicador en la posición 0 y reapriete el tornillo
para metales de 5 mm.
r Después del ajuste, cerciórese de que el indicador esté
señalando ahora el 0.
5. Ajuste de la guía de ingletes
La guía de ingletes debe estar perpendicular a la hoja de sierra.
Verifique y ajuste la guía de ingletes mediante los procedimientos siguientes.
Para ajustar el indicador a 0.
(1) Afloje el mango de sujeción (B) y coloque una escuadra contra
la hoja de sierra y la guía de ingletes. El indicador debe indicar
90° en el transportador-saltarregla de la guía de ingletes.
(2) Si el indicador no señala el 0 en la guía de ingletes,
q Apriete el mango de sujeción (B).
w Afloje el tornillo para metales de 5 mm de la barra plana.
e Ajuste el indicador a la posición de 90° y apriete el tornillo
para metales de 5 mm de la barra plana (véase Fig. 18).
r Después del ajuste, cerciórese de que el indicador esté
señalando ahora el 0.
Escala

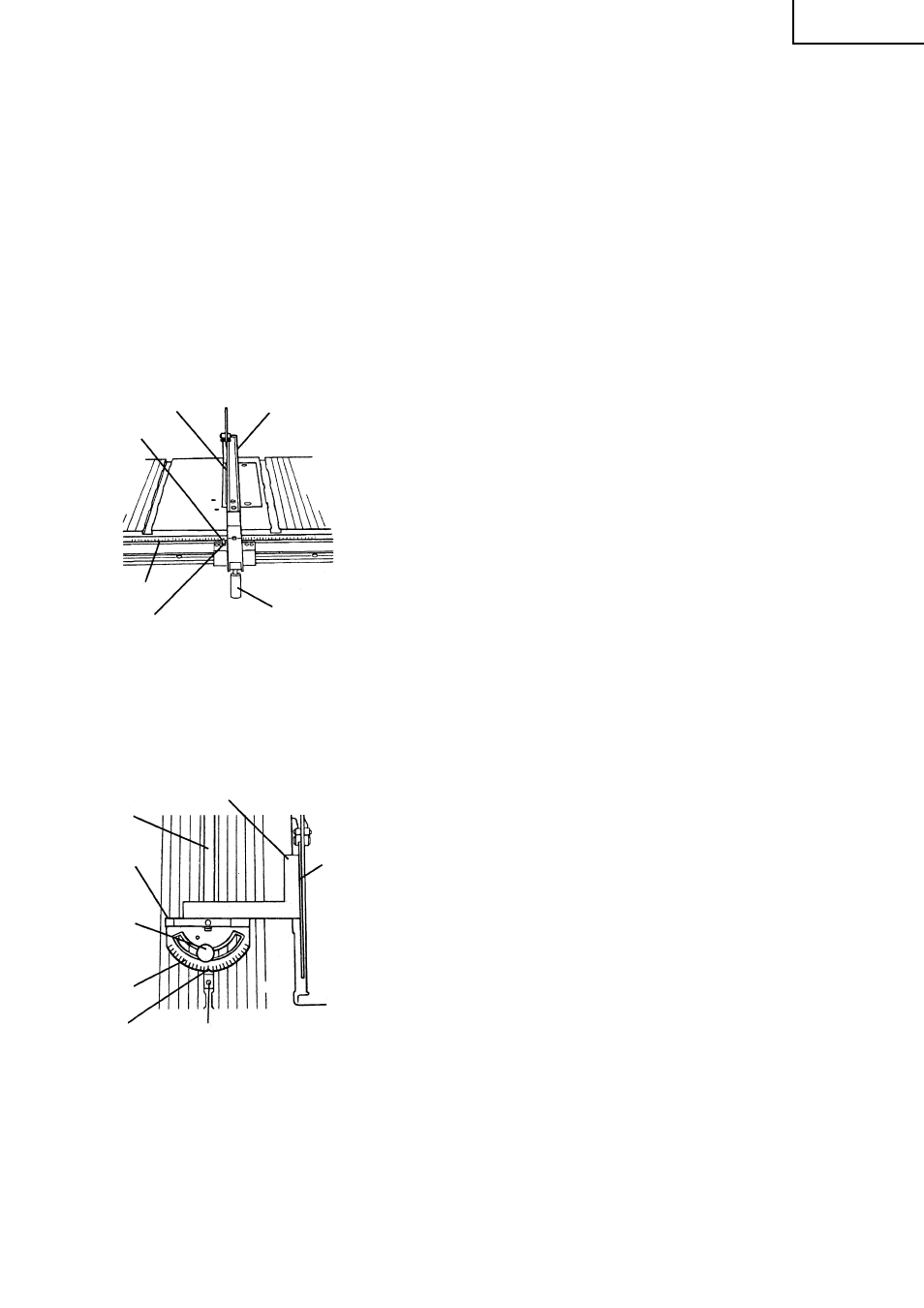

Fig. 17
Indicador
Hoja de sierra Tope-guía
Empuñadura
Tornillo para
metales de 5 mm
Fig. 18
Barra plana
Escuadra
Hoja de
sierra
Tornillo para metales
de 5 mm Indicador
Transportador-
saltarregla
Mango de
sujeción (B)
Guía de
ingletes
