r Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil. Déplacer et retourner

l’équerre parallèle à la rainure du guide pour coupe d’onglet. Abaisser la poignée vers le bas et fixer
le guide pour coupe de fil. Puis vérifier que l’équerre parallèle est parallèle à la rainure du guide pour
coupe d’onglet.

t Répéter le réglage jusqu’à ce qu’elle soit parallèle.

y Après le réglage, serrer les quatre boulons à tête hexagonale 6 mm.

u A la fin du réglage, contrôler une nouvelle fois que le guide pour coupe de fil est parallèle à la rainure

du guide pour coupe d’onglet.

4. Réglage du repère

Le repère est monté pour indiquer la distance du guide pour coupe de fil par rapport à la lame de scie.
Le repère doit indiquer la distance exacte par rapport à la lame de scie.
Vérifier et régler le repère au moyen de la méthode ci-dessous.

Remarque:

Le repère doit être à nouveau réglé quand on change l’épaisseur de la lame.

Pour régler le repère au 0.

(1) Soulever la poignée vers le haut et libérer la fixation du guide

pour coupe de fil. Et déplacer le guide pour coupe de fil pour
l’amener en contact étroit avec le côté de la lame de scie.

(2) S’assurer que le repère pointe sur le 0 de l’échelle qui équipe

la table.

(3) Si le repère ne pointe pas sur le 0 de l’échelle,

q Abaisser la poignée vers le bas et fixer le guide pour coupe

de fil.

w Desserrer la vis autotaraudeuse de 5 mm qui maintient le

repère (voir Fig. 17).

e Régler le repère sur la position 0 et resserrer la vis

autotaraudeuse de 5 mm.

r A la fin du réglage, contrôler une nouvelle fois que le repère

pointe sur le 0.

5. Réglage du guide pour coupe d’onglet

Le guide pour coupe d’onglet doit être perpendiculaire à la lame de scie.
Vérifier et régler le guide pour coupe d’onglet au moyen de la méthode ci-dessous.

Pour régler le repère au 0.

(1) Desserrer la poignée de serrage (B) et placer une équerre

contre la lame de scie et le guide pour coupe d’onglet. Le
repère doit indiquer 90° sur le secteur gradué du guide pour
coupe d’onglet.

(2) Si le repère ne pointe pas sur le 0 de l’échelle,

q Serrer la poignée de serrage (B).

w Desserrer la vis autotaraudeuse de 5 mm de la coulisse.

e Régler le repère à 90° et serrer la vis autotaraudeuse de 5

mm sur la coulisse (voir Fig. 18).

r A la fin du réglage, contrôler une nouvelle fois que le repère

pointe sur le 0.

AVANT L’UTILISATION

1. Vérifier que l’interrupteur est sur OFF.

AVERTISSEMENT:

Si la fiche du cordon d’alimentation est branchée sur une prise secteur alors que
l’interrupteur est sur la position ON, l’outil électrique démarre soudainement et
cela peut entraîner un accident grave.

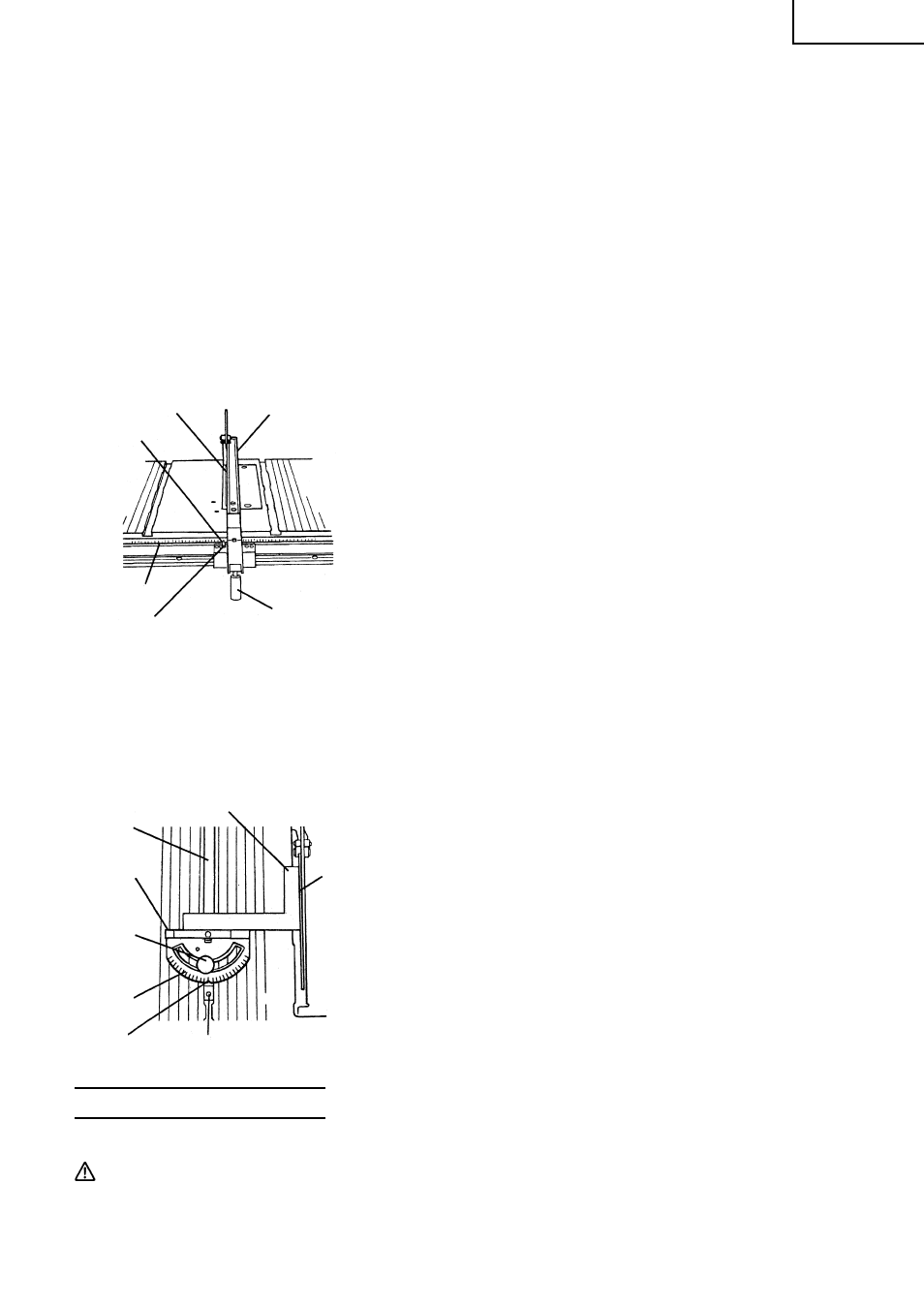

Echelle

Fig. 17

Repère

Lame de scie

Guide pour coupe de fil

Poignée

Vis autotaraudeuse
de 5 mm

Fig. 18

Coulisse
du guide

Carré

Lame de
scie

Vis autotaraudeuse de 5 mm

Repère

Secteur
gradué

Poignée de
serrage (B)

Guide pour
coupe
d’onglet
