Armado e instrucciones de uso
1.Desempaque el producto. Quite el polvo con un paño húmedo. (Fig. 1).
2.Ensamble del soporte de la fuente:
ATENCIÓN: For easy reference, each leg is labeled.
a. Place the Bottom Ring on a flat surface allowing the
ring to slightly hang over for easy alignment and
tightening of screws as shown in Figure 2. Align the
holes of the Bottom Ring with the holes on the
Bottom Legs and PARTIALLY secure by tightening
the screws using the screwdriver provided. Repeat
until all three of the Bottom Legs are partially secure.
(Fig 2)
ATENCIÓN: NO apriete por completo todavía.
b. Inserte las patas del fondo en el soporte para las
patas y ajústelas para que queden parejas. Ahora,
apriete por complete los tres tornillos del soporte
para las patas y los tres tornillos del anillo del fondo.
(Fig. 3).
ATENCIÓN: Antes de insertar las patas, es posible
que tenga que destornillar los tornillos del soporte
para las patas para poder deslizar correctamente las
patas en el soporte.
c. Inserte las patas superiores en el otro extremo del
soporte para las patas.
ATENCIÓN: La pata del fondo que tiene el sujetador
del cable debe posicionarse en el mismo lado del
soporte para las patas donde queda la pata superior
con el sujetador del cable. NO apriete todavía los
tornillos en el soporte para las patas. (Fig. 4).
17 18

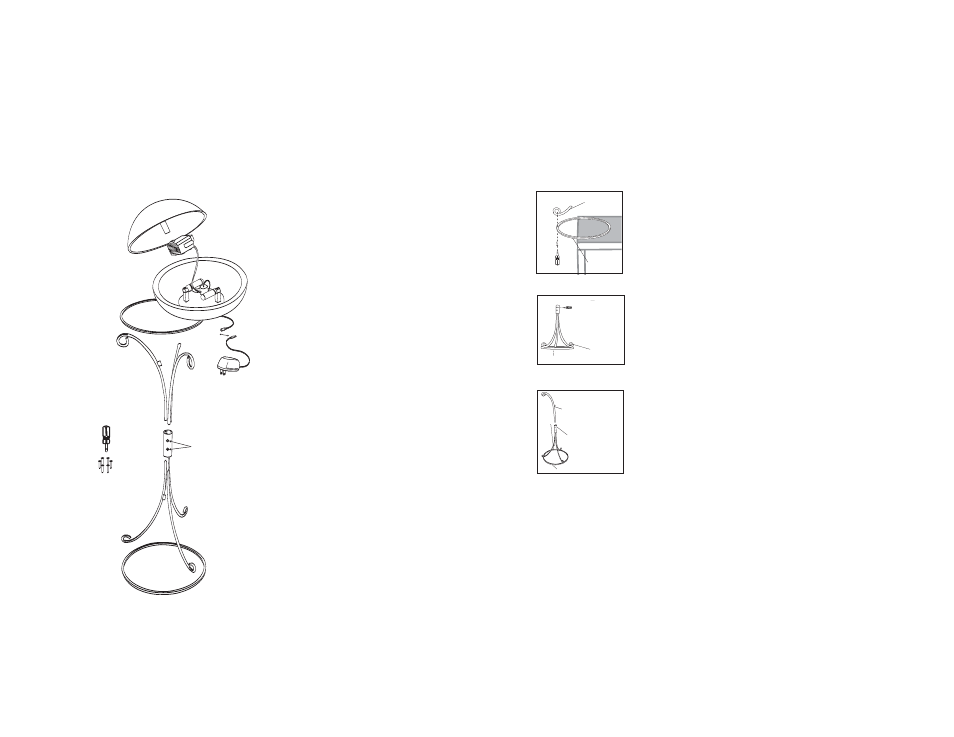

Figura 1
Figura 2
Figura 4
Figura 3
(6) Tornillos en el soporte
de las patas
(6) Tornillos
(1) Destornillador
(1) Anillo del fondo
(1) Anillo superior
(2) Pata del fondo
(1) Pata del fondo con
sujetador del cable
(2) Pata superior
(1) Soporte de pata
Adaptador
Cable de la base
Base
Sección superior
(1) Pata superior con
sujetador del cable
Patas del fondo
Anillo del fondo
Patas del fondo
Soporte de pata
Anillo del fondo
Patas superiores
Sujetadores
del cable
Soporte de pata
Anillo del fondo
