Página 12 — Español

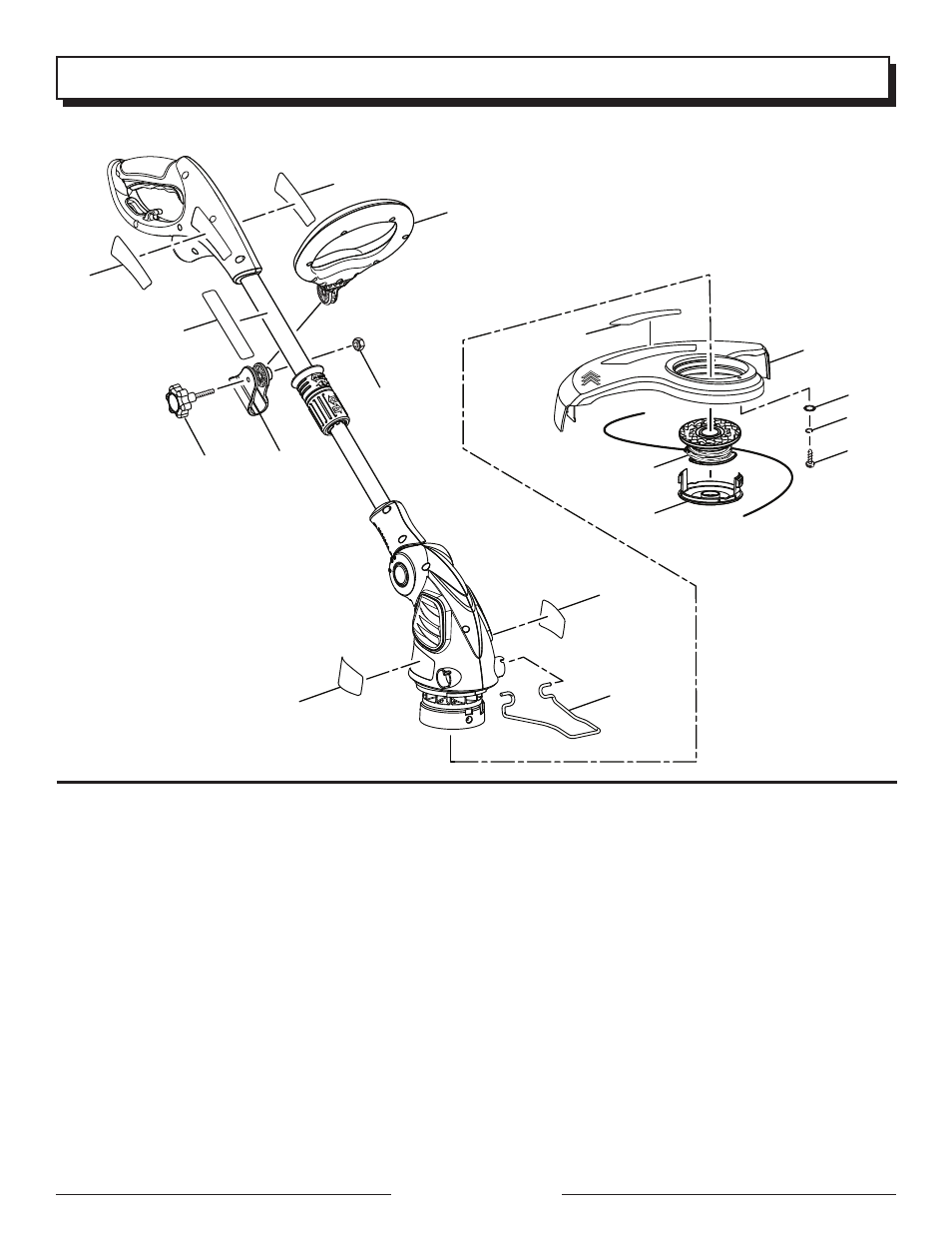

LISTA DE PIEZAS ILUSTRADAS

NÚM. NÚM.
REF.

PIEZA DESCRIPCIÓN

CANT.

1

2

3

4

7

16

8

9

6

5

15

17

10

11

14

13

12

1 099963002900

Etiqueta de datos .......................................................................................................1

2

099963001902

Etiqueta del logotipo ..................................................................................................1

3

31101520G

Mango delantero ........................................................................................................1

4

099959001907

Etiqueta de advertencia .............................................................................................1

5

3290205G

Tuerca hex(M6) ...........................................................................................................1

6

3110482G

Prensa ........................................................................................................................1

7

3110282HG

Tornillo de la perilla (M6) .............................................................................................1

8

099963001903

Etiqueta del logotipo ..................................................................................................1

9

333000346G

Guía de bordes ...........................................................................................................1

10 3290305G

Arandela plana ...........................................................................................................1

11

3290675G

Arandela de fijación ....................................................................................................1

12

3220811G

Tornillo (M4 x 16 mm) .................................................................................................1

13 34101176AG

Retén del carrete ........................................................................................................1

14 31104178G

Conjunto de carrete ...................................................................................................1

15 31100176G

Eeflector de pasto ......................................................................................................1

16

099963001904

Etiqueta de advertencia .............................................................................................1

17

099963002901

Etiqueta de eeflector de pasto ...................................................................................1

988000444

Manual del operador
