Version 2 4 G-113079-002
02/07
Deutsch
Installation
Auswählen des Objektivs
Objektive mit einstellbarer Brennweite und automatischer
Blende (Direktantrieb oder Videoantrieb) werden an die
4-polige Würfelbuchse an der Seite der Kamera
angeschlossen.
1. Stellen Sie den Schalter VSD/DC an der Rückseite der
Kamera ein.
Objektiv mit Videoantrieb: VSD.
Objektiv mit Direktantrieb: DC.
2. Stellen Sie die Option EE MODE im OSD-Menü auf
ALC MODE (siehe
ALC MODE ).
Objektiv mit automatischer Blende und Verstärker:
Wählen Sie im OSD-Menü die Option VSD LENS.
Objektiv mit automatischer Blende ohne Verstärker:
Wählen Sie im OSD-Menü die Option DC LENS.
Stellen Sie den Wert von LEVEL vorsichtig ein, damit
keine Phasenverschiebung auftritt.
- +
GND DC 12V
AC 24V
PWR VSD
DC
VIDEO
+
UP
DOWN
MENU
REMOTE

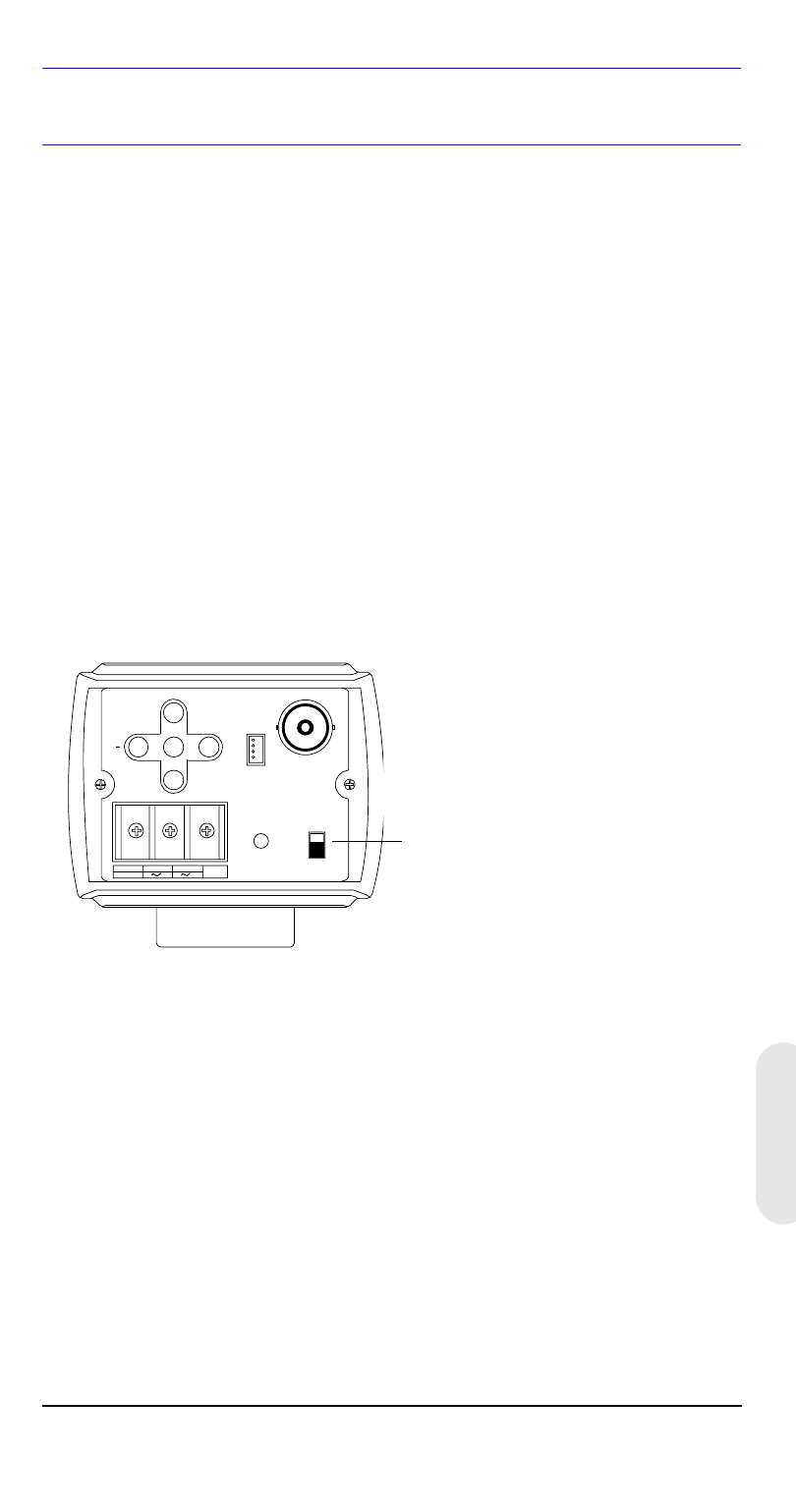

Abgebildet ist ein Modell mit
Kleinspannungsversorgung
(HCD484L, HCD484LX)
VSD = Objektiv mit automatischer
Blende und integriertem Verstärker
(Objektiv mit Videoantrieb)
DC = Objektiv mit automatischer
Blende ohne Verstärker (Objektiv mit
Direktantrieb)
