28
ID# M611814 02/06

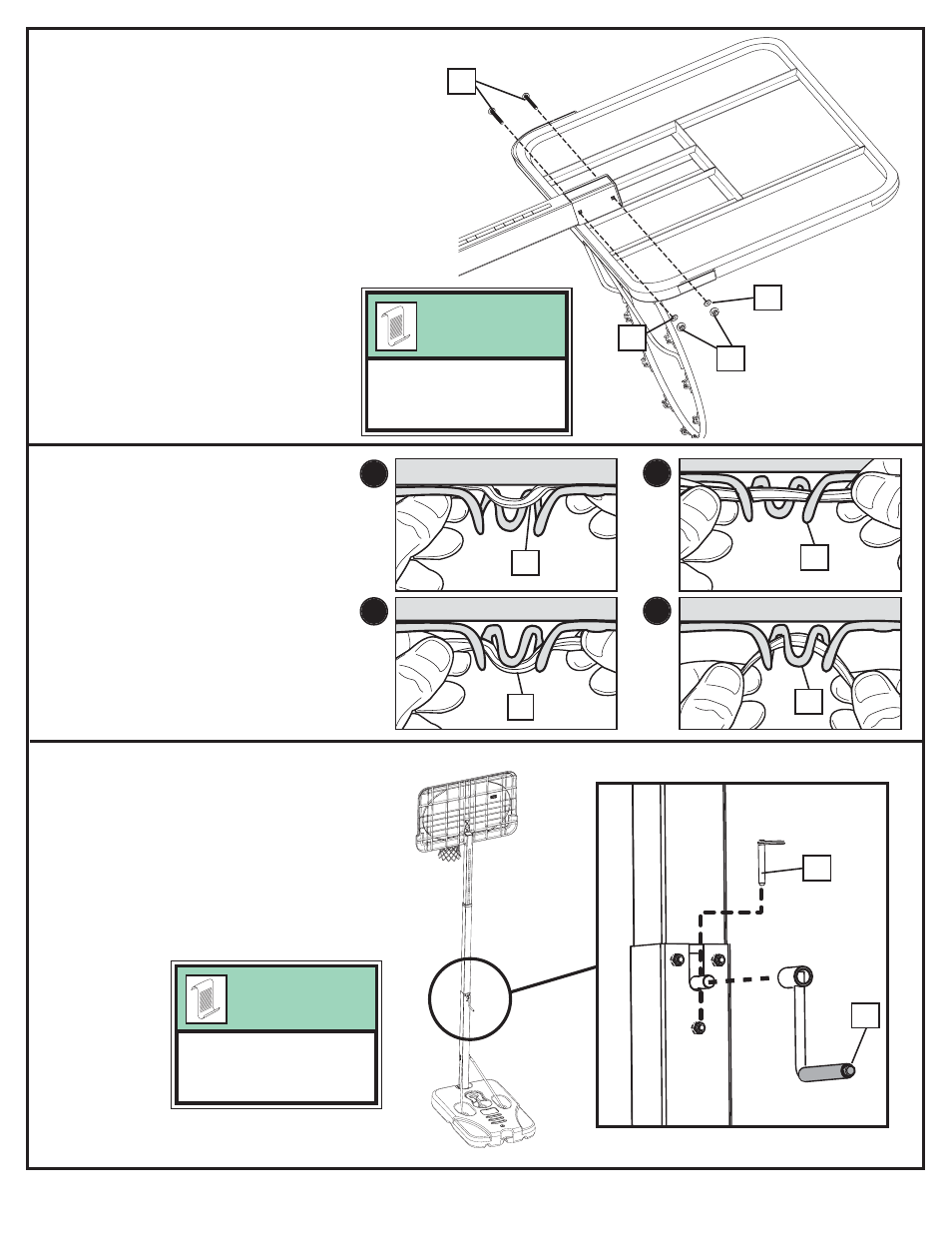

Attachez la poignée (32) au montant
de poignée et fixez à l'aide de la
goupille (7).
Griff (32) an der Griffhalterung
befestigen und mit Bolzen (7) sichern.
Instale la manija (32) en la montura de
la manija y fíjela con un perno (7).
9.
Attachez le panneau au poteau avec les
boulons ordinaires (22) et les boutons (33),
comme illustré.
Den Korbwandaufbau wie gezeigt mit den
Schlossschrauben (22) und Drehknöpfen
(33) an der Stange befestigen.
Instale el conjunto del tablero en el poste con
los pernos cabeza de carro (22) y las perillas
(33) como se muestra.
10.
Installez le filet (34).
Das Netz (34)
anbringen.
Instale la red (34).
32
7
11.
Le style de panneau variera.
Korbwandausführung variiert.
El estilo del tablero variará.
REMARQUE:
HINWEIS:
NOTA:
33
22
17
17
Le style de panneau variera.
Korbwandausführung variiert.
El estilo del tablero variará.
REMARQUE:
HINWEIS:
NOTA:
2.
4. 3.
1.
34
29
29
34
