Tornillo de conexión a tierra
Método recomendado de conexión a tierra
Una lámpara detectora de movimiento
Dos lámparas detectoras de movimiento
(trabajando independientemente)

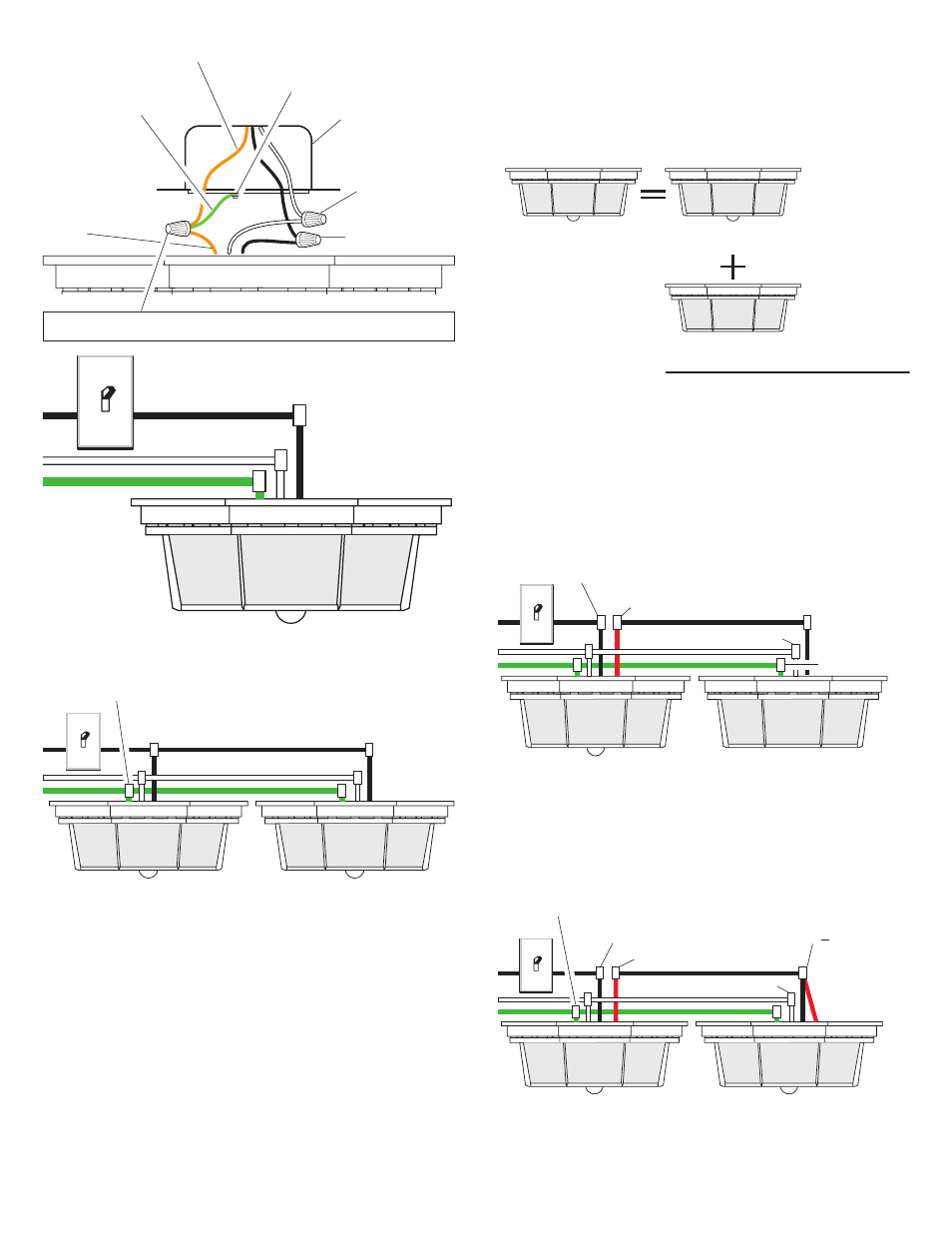

Otras opciones de cableado
Este aparato puede cablearse para controlar otro(s)
aparato(s) de luz estándar o detectores de movi-
miento. Vea en los siguientes esquemas las co-
nexiones apropiadas.
Nota: Todo el cableado debe ser hecho de acuerdo
al Código Nacional Eléctrico (Código Eléctrico
Canadiense en Canadá) por medio de conductos
para cables u otras formas aceptables. Póngase
en contacto con un electricista calificado si
existe duda sobre la aptitud del sistema.
Negro con
Negro
Blanco con Blanco
Conductor
tierra con
Conductor
tierra
Caja metálica
de empalme
Conductor flexible
(no provisto)
Conductor
desnudo del
aparato para
conexión a
tierra
Conductor desnudo de conexión a tierra
Cableado del aparato de luz detector de movi-
miento para controlar un aparato de luz estándar
Aparato estándar
de luz
Aparato de luz detector
de movimiento
Rojo con Negro
Carga máxima para el
detector de movimiento –
200 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Potencia nominal
máxima de la
lámpara para el
aparato de luz –
100 vatios
Carga TOTAL del
detector de movimiento –
200 vatios
Aparato
DE CONTROL
Aparato
CONTROLADO 1
Cuando controle aparato(s) de luz adicionales,
debe observarse la potencia máxima del detector
de movimiento de este aparato. Vea en la ilustra-
ción de abajo un ejemplo para el cálculo de la
potencia máxima de la lámpara.
IMPORTANTE: Cuando determine la potencia no-
minal máxima de la lámpara del aparato a ser
controlado vea la potencia máxima en la etiqueta
del aparato y no la potencia nominal en las lámparas
que están actualmente instaladas en el aparato.
Luz detectora de movimiento que controla otra luz
detectora de movimiento
Negro con el
Rojo y el Negro
Luz detectora de
movimiento controlada
Aparato de luz detector
de movimiento
Negro con Negro
Blanco con
Blanco
Blanco con Blanco
Negro con Negro
Conductor tierra con
Conductor tierra
Blanco con Blanco
Negro con Negro
Conductor
tierra con
Conductor
tierra
Conductor tierra con
Conductor tierra
Negro con Negro
Rojo con Negro
Blanco con Blanco
