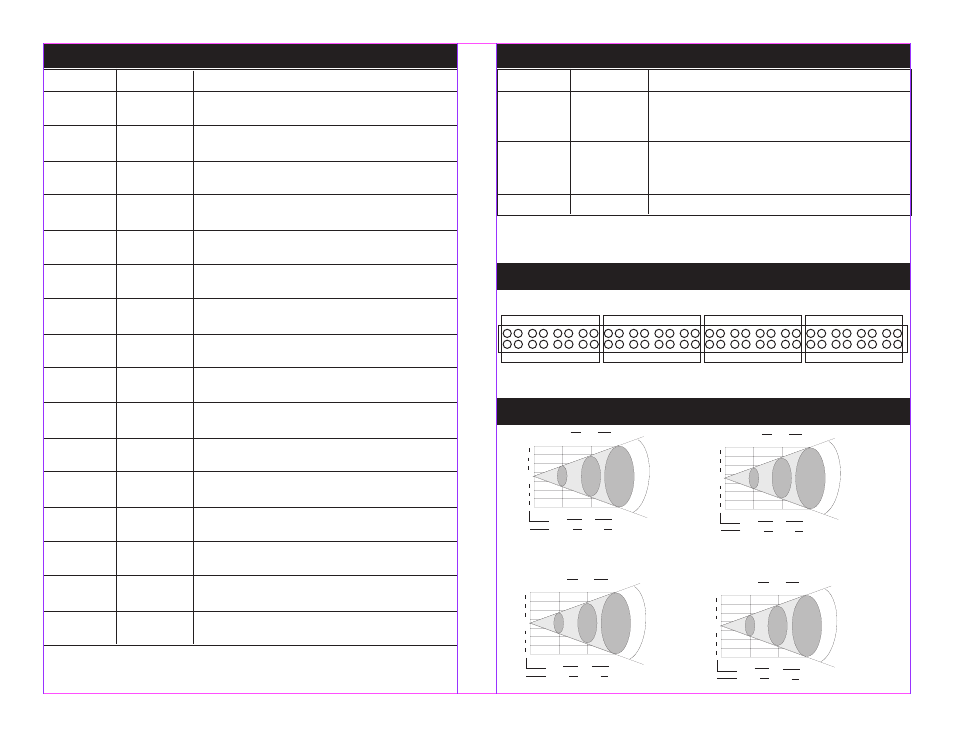

ELED Strip RGBW Diagram

ELED Strip RGBW 19 Channel - DMX Values & Functions

Channel Value

Function

1 RED (SECTION ONE)

1 - 255 0% - 100%
2 GREEN (SECTION ONE)

1 - 255 0% - 100%
3 BLUE (SECTION ONE)
1 - 255 0% - 100%
4 WHITE (SECTION ONE)
1 - 255 0% - 100%
5 RED (SECTION TWO)
1 - 255 0% - 100%
6 GREEN (SECTION TWO)

1 - 255 0% - 100%
7 BLUE (SECTION TWO)
1 - 255 0% - 100%
8 WHITE (SECTION TWO)
1 - 255 0% - 100%
9 RED (SECTION THREE)
1 - 255 0% - 100%
10 GREEN (SECTION THREE)

1 - 255 0% - 100%
11 BLUE (SECTION THREE)
1 - 255 0% - 100%
12 WHITE (SECTION THREE)
1 - 255 0% - 100%
13 RED (SECTION FOUR)
1 - 255 0% - 100%
14 GREEN (SECTION FOUR)

1 - 255 0% - 100%
15 BLUE (SECTION FOUR)
1 - 255 0% - 100%
16 WHITE (SECTION FOUR)
1 - 255 0% - 100%

ELED Strip RGBW 19 Channel - DMX Values & Functions

Channel Value

Function

17 PLEASE SEE DMX TRAITS AND

VALUES OF CHANNEL 5 OF

7 CHANNEL MODE
18 PLEASE SEE DMX TRAITS AND

VALUES OF CHANNEL 6 OF

7 CHANNEL MODE
19 1 - 255 MAIN DIMMER 0% - 100%

Section 1

Section 2

Section 4

Section 3

Note: The power cord is located behind Section 4.

Please see below for a diagram of the fixture and section setup.

ELED STRIP RGBW PHOTOMETRIC

RED

1027

430

220 LUX

1

2

3

0

1

2

3

4

1
2

3

4

Distance (meter)

1.9*0.3

2.3*0.52

2.6*0.68

L*W (meter)

40 DEGREE

GREEN

1360

590

300 LUX

1

2

3

0

1

2

3

4

1
2

3

4

Distance (meter)

1.9*0.3

2.3*0.52

2.6*0.68

L*W (meter)

40 DEGREE

BLUE

121

50

30

LUX

1

2

3

0

1

2

3

4

1
2

3

4

Distance (meter)

1.9*0.3

2.3*0.52

2.6*0.68

L*W (meter)

40 DEGREE

WHITE

3440

1460

760 LUX

1

2

3

0

1

2

3

4

1
2

3

4

Distance (meter)

1.9*0.3

2.3*0.52

2.6*0.68

L*W (meter)

40 DEGREE

ELED Strip RGBW Photometrics
