ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
•
IMPORTANTE
– Guarde estas
instrucciones para el uso de inspectores locales.
•
IMPORTANTE
– Siga todos los códigos y
ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este aparato
debe efectuarla un instalador o electricista
calificado.
• El instalador tiene la responsabilidad de efectuar
una instalación adecuada.
• La garantía no cubre las fallas del producto debido
a una instalación incorrecta.
Instrucciones de instalación
Cocinas eléctricas empotrables
MATERIALES QUE PUEDE NECESITAR HERRAMIENTAS
NECESARIAS
(Aprobados por UL de 40 AMP)
Cable de 4 alambres de 4’
de largo O Cable de 3 alambres
de 4’ de largo
Conector de presión
(Sólo para instalaciones
con conductos
portacables)
1
QUITE LOS MATERIALES DE ENVÍO:
No quitar los materiales de empaque
puede provocar daños al electrodoméstico. Quite todas las partes de empaque del horno, bandejas,
elementos calentadores y cajón. También, quite la película protectora y las etiquetas de la puerta exterior,
estufa y panel de control.
Perforadora con
broca de 1/8”
Gafas de seguridad
Llave ajustable
Nivel
Tijeras para hojalata
Cinta métrica
Alicates
Llave de tuercas
de 1/4”
PARA SU SEGURIDAD
ADVERTENCIA
Antes de
comenzar la instalación, apague el
encendido en el panel de servicio y bloquee
el medio de desconexión del servicio a fin de
evitar que el encendido se active de forma
accidental. Cuando el medio de desconexión
del servicio no se pueda bloquear, ajuste
de manera segura un ítem de advertencia
que esté bien visible, tal como una etiqueta,
sobre el panel de servicio.
Si no recibió un soporte anti volcaduras con su compra, llame
al 1.800.626.8774 para recibir uno sin costo. (En Canadá,
llame al 1.800.561.3344). Para recibir instrucciones de
instalación del soporte, visite:
GEAppliances.com
(En Canadá, GEAppliances.ca .).
Kit de soporte
anti-volcaduras
incluido
• Un niño o adulto pueden volcar la cocina y morir.
• Instale el soporte anti-volcaduras sobre la pared o el piso.
• Asegúrese la estufa al soporte anti-volcaduras deslizando
la unidad hacia atras de tal manera que la pata niveladora
sea enganchada.
• Vuelva a adherir el soporte anti-volcaduras si la estufa
se mueve de lugar.
• Si esto no se hace, se podrá producir la muerte o
quemaduras graves en niños o adultos.
Riesgo de Caída
ADVERTENCIA
2

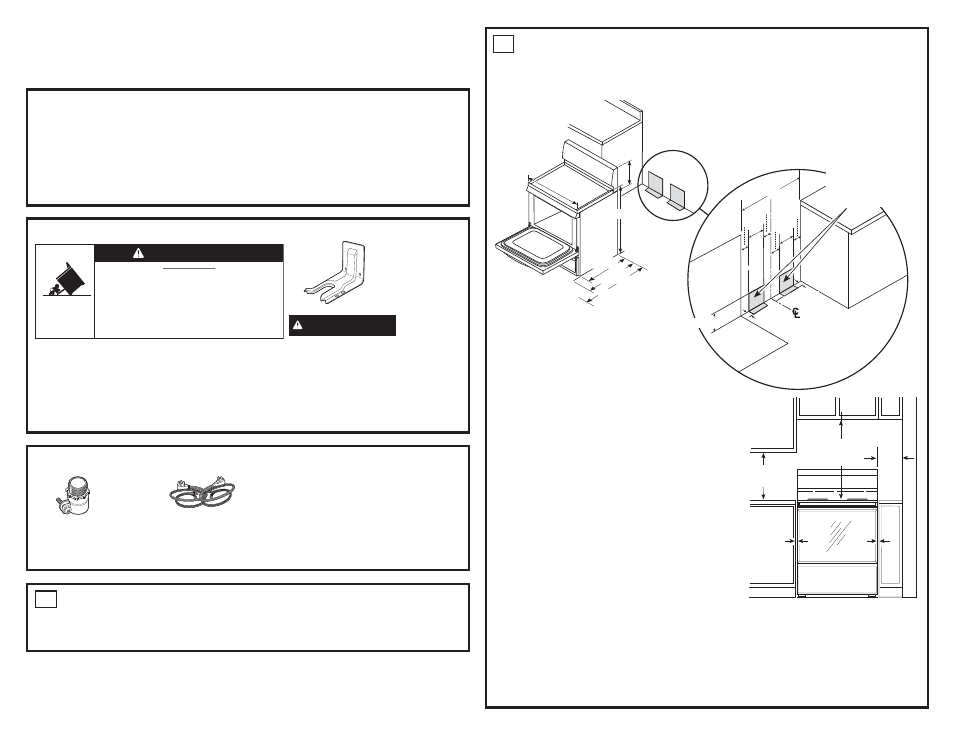

CÓMO PREPARAR LA ABERTURA (PARA USO EN EL
INTERIOR SOLAMENTE)
Ver ilustraciones con todas las dimensiones de empotrado y de espacio. La cocina puede ubicarse con un
espacio de 0” (alineado) sobre la pared trasera y las paredes laterales del gabinete.
NOTA: Utilice un cable de energía de 4’ para evitar una
interferencia con el cajón de almacenamiento. Los cables de
energía de 4
1 »
2
’ a 6’ de largo pueden tener que cubrirse para
poder cerrar el cajón correctamente.
DIMENSIONES MÍNIMAS ENTRE LA ESTUFA, LAS PAREDES
Y SOBRE LA PARTE SUPERIOR DE LA ESTUFA:
A.
Verifique que el revestimiento de las paredes, el mostrador, el
piso y los gabinetes ubicados alrededor de la cocina puedan
soportar el calor (hasta 200°F) generado por la cocina. 0” para
gabinetes debajo de la superficie de cocción y para la parte
trasera de la cocina.
B. Deje un espacio de 30” como mínimo entre las unidades
de superficie y la parte inferior de gabinetes de madera o
de metal sin protección o deje un mínimo de 24” cuando la
parte inferior del gabinete de madera o metal se encuentre
protegida por cartón aislante de un grosor no menor a 1/4”
y con retardo de llama cubierto con una placa de metal no
menor a MSG Nº 28, acero inoxidable de un grosor de .015”,
aluminio de .024” o cobre de .020”.
C. Este aparato ha sido aprobado para un espacio de 0” respecto de superficies adyacentes sobre la estufa. Sin
embargo, se recomienda un espacio mínimo de 6” respecto de superficies menores a 15” sobre la estufa y
gabinete adyacente para reducir la exposición al vapor, salpicaduras de grasa y calor.
Para reducir el riesgo de quemaduras o incendios cuando se incline sobre los elementos de superficie calientes,
debe evitarse la instalación de espacios de almacenamiento en gabinetes sobre la estufa. Si debe contarse con
espacio para almacenamiento en gabinetes sobre la estufa, puede reducirse el riesgo instalando una campana
de cocina que sobresalga por lo menos 5” más allá del frente de los gabinetes. Los gabinetes instalados por
encima de la estufa no deben tener una profundidad mayor a los 16”.
30”
8 1/2”
Instale la caja de
distribución sobre
cualquier lado de
la línea central.
36 1/4”
46 3/4”
30”
3”
3”
3”
9”
8”
4”
2 1/4”
7 1/2”
2 1/4”
Área recomendada
para una salida
eléctrica aceptable.
Oriente el receptáculo
eléctrico de modo
que la longitud sea
paralela al suelo.
29”
with handle
26 1/4”
Sin manija
A
NOTA C
B
A
C
Ambos
lados
