Nederlands 20 DOC.ATX.EL.1 Rev.: - Mei ‘03
3 Mechanische aanslagen afstellen
Alle elektrische actuators van de El-serie zijn
uitgerust met een handnoodbediening en een
systeem voor afstelling van de hoekverdraaiing. Dit
systeem heeft tot taak de hoekverdraaiing van de
klep te begrenzen tijdens de handnoodbediening.
Bij actuators die met een koppelschakelaar zijn
uitgerust, kan de hoekverdraaiing met behulp van
aanslagen nauwkeuriger worden afgesteld dan met
behulp van eindschakelaars. Dit geldt bijvoorbeeld
voor hoogwaardige vlinderkleppen.
Nadat de actuator op een klep is aangebracht en de
eindschakelaars zijn afgesteld, kunnen de
mechanische aanslagen als volgt worden afgesteld:
Belangrijk
* Voor koppelgestuurde toepassingen hoeven de
mechanische aanslagen niet te worden afgesteld
op de voor de koppelsturing benodigde standen
en moeten de aanslagschroeven ca. 2 slagen
vanaf de volledig geopende of gesloten stand
worden teruggedraaid. Hierdoor wordt
voorkomen dat de koppelschakelaar door de
aanslagschroeven wordt geactiveerd in plaats
van door de klepzitting.
3.1 Procedure
1 Beweeg de klep elektrisch of handmatig vanuit de
volledig geopende stand terwijl de actuator op de
klep is gemonteerd.
2 Draai de aanslagschroef voor het openen 4 slagen
naar buiten (tegen de klok in).
3 Beweeg de actuator handmatig naar de volledig
geopende stand.
4 Draai de aanslagschroef voor het openen naar
binnen (met de klok mee) totdat er een obstakel
voelbaar is (niet forceren). Draai de
aanslagschroef vervolgens 1/2e slag terug en
vergrendel deze met een borgmoer.
5 Volg dezelfde procedure aan het gesloten uiteinde
van de slag en stel op dezelfde manier de
aanslagschroef voor het sluiten af.

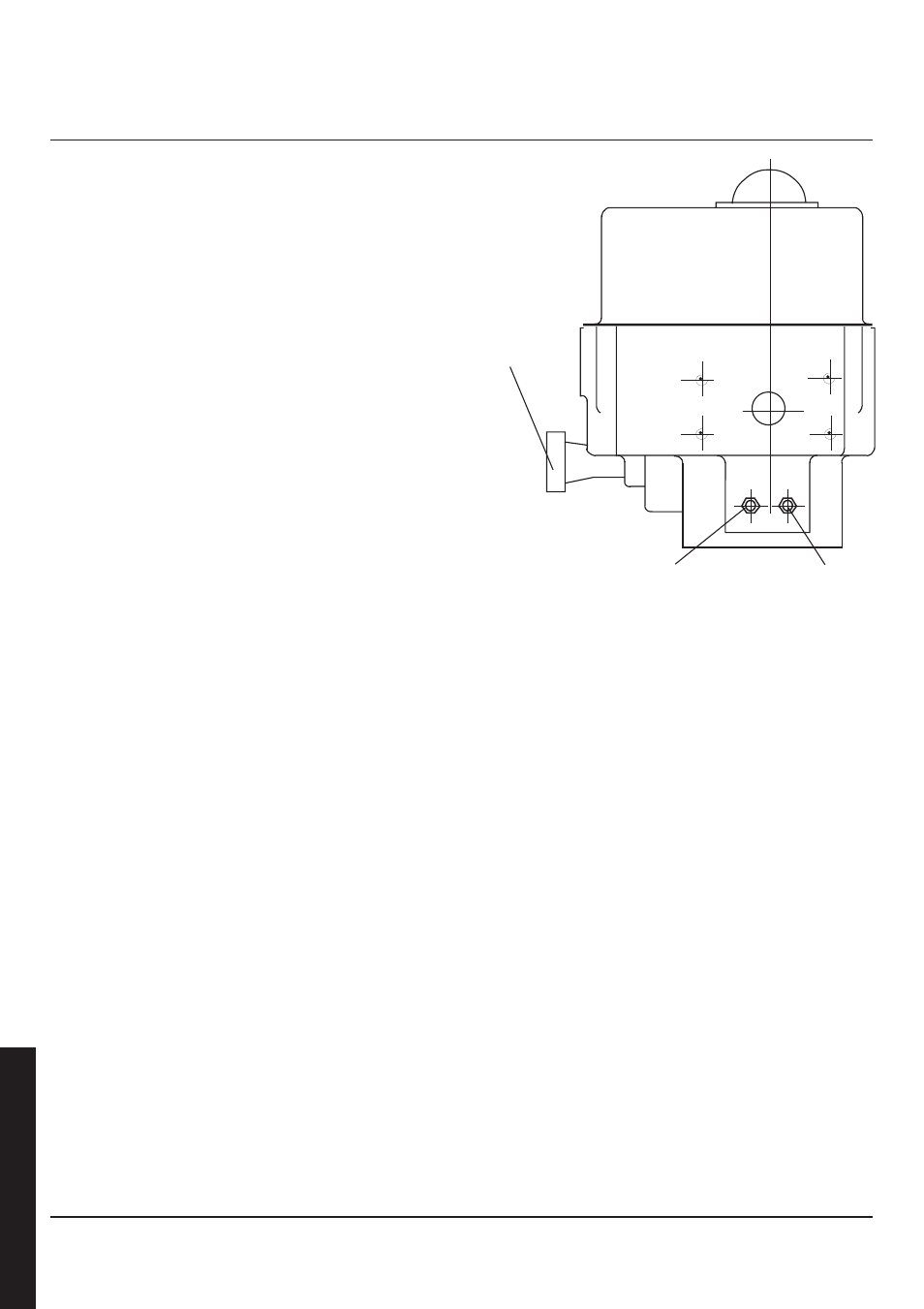

OPENEN (tegen
de klok in) SLUITEN (met
de klok mee)
Handwiel voor
handnood-
bediening
Fig. 3.1 Locatie van de eindaanslagen
