6 ASC
Per sincronizzare il trasmettitore con il canale radio impostato sul ricevitore, orientare l’interfaccia a infrarossi del trasmettitore direttamente verso
quella del ricevitore e accendere trasmettitore e ricevitore (distanza ca. 10 cm, interfaccia a infrarossi del trasmettitore manuale sotto al LED di stato,
interfaccia a infrarossi del trasmettitore tascabile rivolta verso il pannello frontale). Premere il tasto ASC per avviare il processo di sincronizzazione,
durante tale processo si illumina l’indicatore LED rosso nella finestra dell’interfaccia a infrarossi. Dopo pochi secondi la procedura è terminata e una
delle spie a LED ANTENNA A e B inizia ad accendersi (= collegamento radio stabilito).
7 INDICATORE DEL LIVELLO
Catena LED a 5 segmenti per l’indicazione del livello del segnale audio.
8 ANTENNA A - B
Indicatori LED per i sistemai antenna A e B. Si attiva il sistema antenna su cui si trova il segnale radio più forte e l’indicatore LED corrispondente
lampeggia.
9 ANTENNE DI RICEZIONE A - B
Per una ricezione ottimale, orientare le antenne verso l’alto disponendole a “V”.

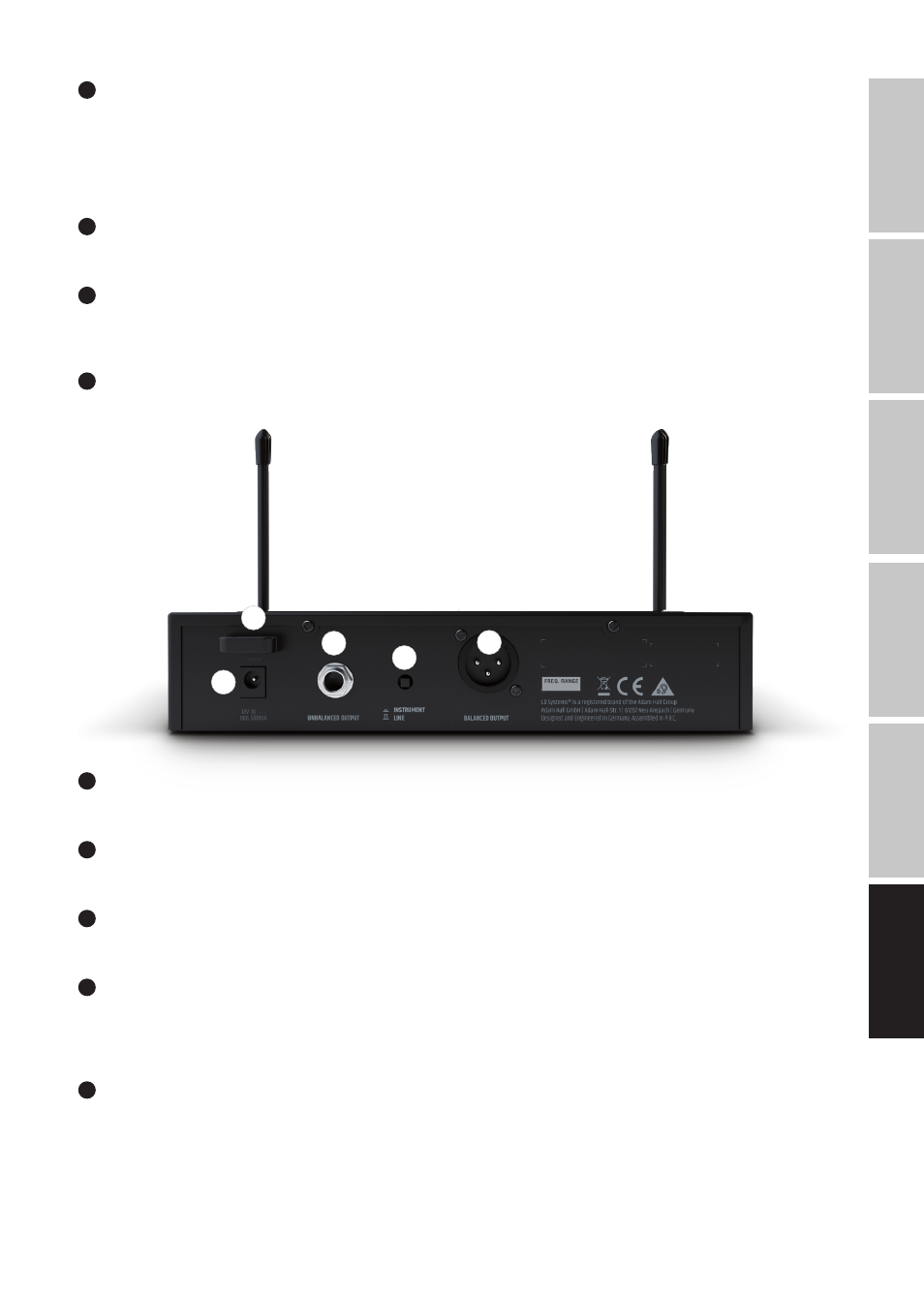

11
10
12
13
14
10 PRESA DC
Presa di bassa tensione per l’alimentazione elettrica del dispositivo. Utilizzare esclusivamente l'adattatore di rete in dotazione.
11 SCARICO DELLA TRADIZIONE DEI CAVI
Pressacavo per cavo adattatore di alimentazione.
12 UNBALANCED OUTPUT
Uscita audio non bilanciata con presa jack da 6,3 mm.
13 INSTRUMENT / LINE (UNBALANCED OUTPUT)
Interruttore per la regolazione del livello e dell'impedenza sugli ingressi degli strumenti e di linea di un amplificatore o mixer. Con uno strumento
idoneo (come una penna) premere l'interruttore su INSTRUMENT per collegare il ricevitore all'ingresso di un amplificatore dello strumento (amplifi -
catore chitarra, amplificatore bassi) e nella posizione non premuta LINE per collegarlo all'ingresso di linea di un mixer o amplificatore.
14 BALANCED OUTPUT
Uscita di linea bilanciata con presa XLR maschio a 3 poli.
