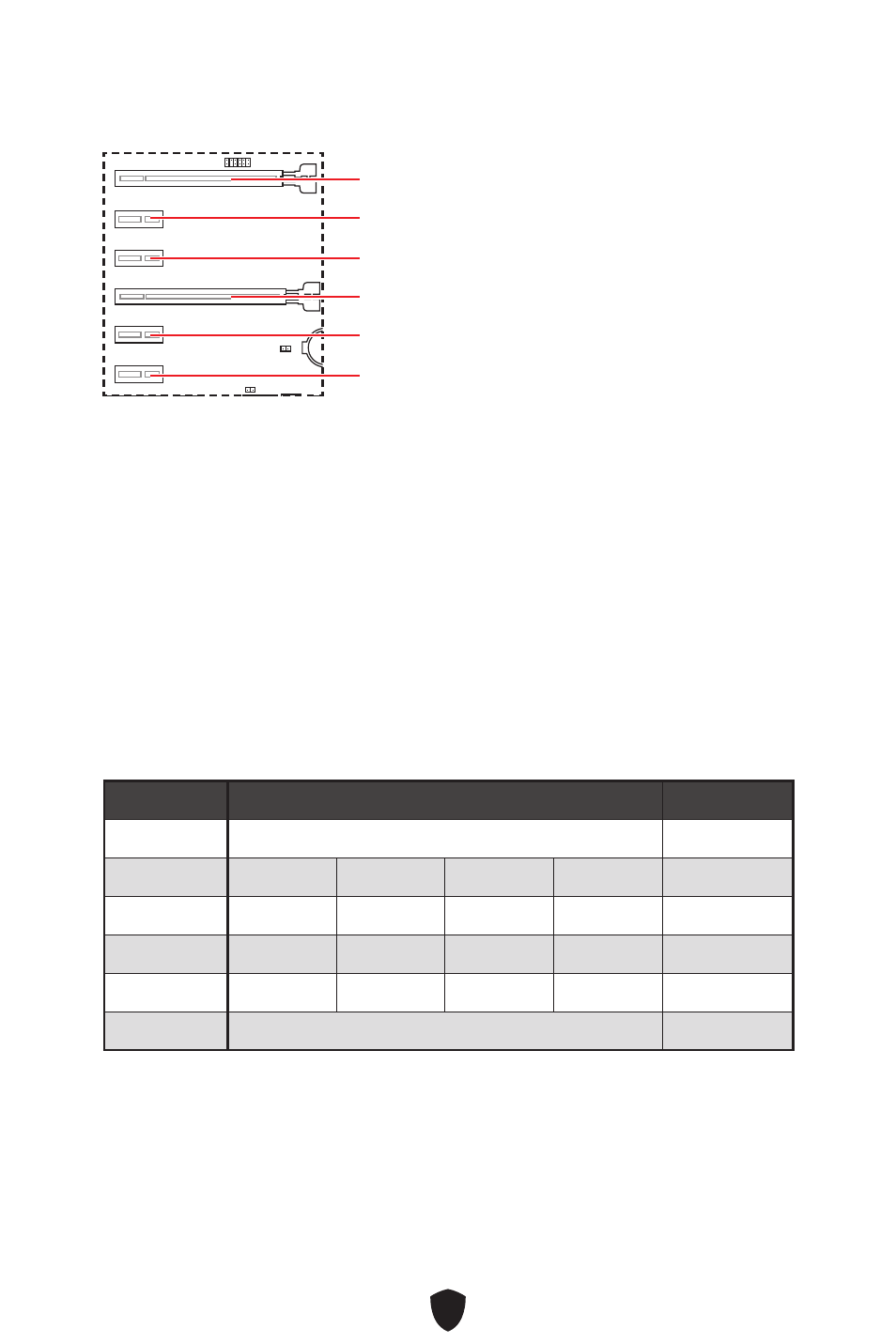

PCI_E1~6: Слоты расширения PCIe

PCI_E1

: PCIe 3.0 x16 (от процессора)

PCI_E4

: PCIe 3.0 x4 (от чипсета B550)

PCI_E2

: PCIe 2.0 x1 (от чипсета B550)

PCI_E5

: PCIe 2.0 x1 (от чипсета B550)

PCI_E3

: PCIe 2.0 x1 (от чипсета B550)

PCI_E6

: PCIe 2.0 x1 (от чипсета B550)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как

MSI Graphics Card Bolster

для поддержки веса графической

карты и во избежание деформации слота.

∙

Для установки одной карты расширения PCIe x16 с оптимальной

производительностью рекомендуется использовать слот

PCI_E1

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

∙

Слот PCI_E4 будет работать в режиме 2.0 x1 при установке устройства в слот

PCI_E2, PCI_E3 или PCI_E5.

Таблица пропускной способности слотов PCIe

Слот

Одинарный

2-Way

PCI_E1 (CPU)

@ 3.0 x16

PCI_E2 (PCH)

2.0 x1

Empty

—

PCI_E3 (PCH)

2.0 x1

Empty

2.0 x1

Empty

—

PCI_E4 (PCH)

2.0 x1

@3.0 x4

PCI_E5 (PCH)

2.0 x1

Empty

2.0 x1

—

PCI_E6 (PCH)

2.0 x1

2.0x1

(─: недоступно, @: слот видеокарты)
