17

구성품 개요

구성품 개요

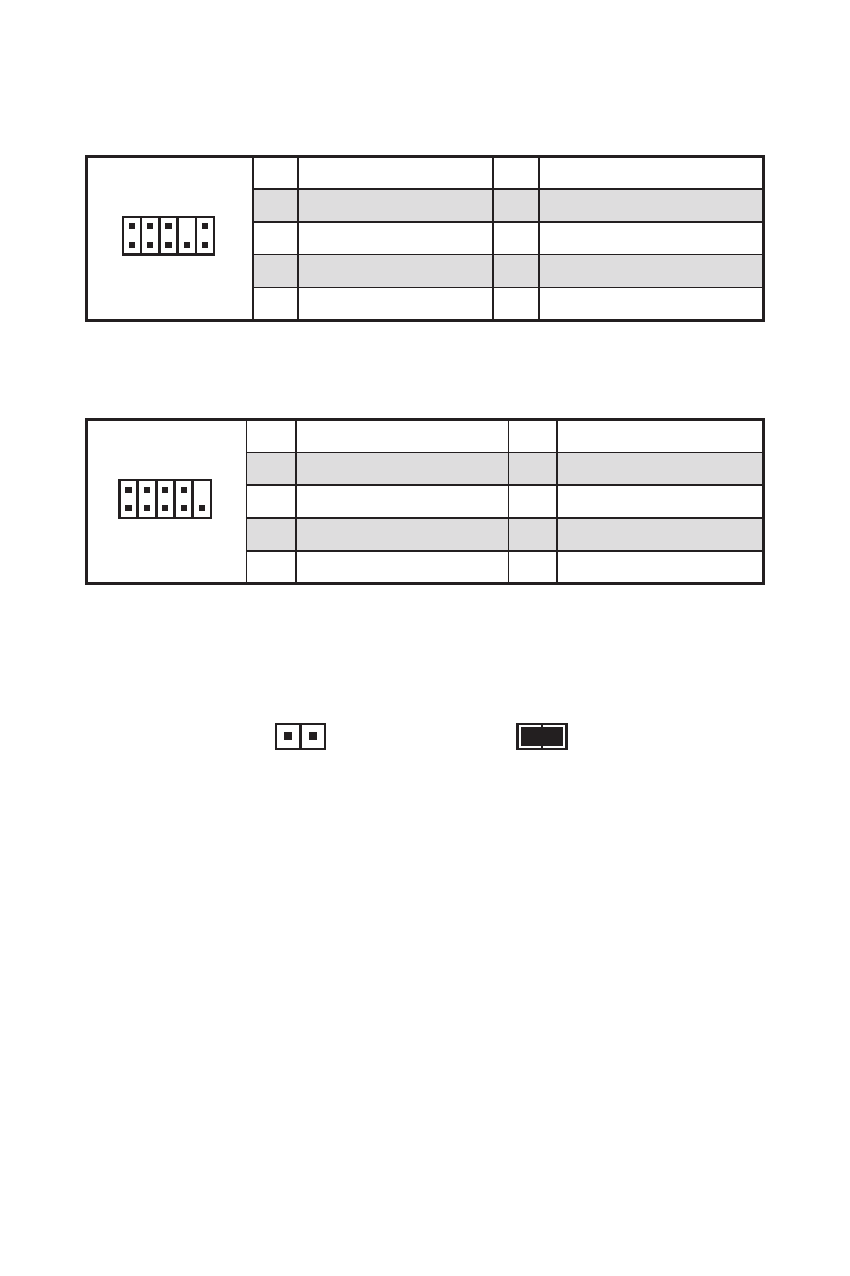

JAUD1: 전면 오디오 커넥터

이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다.

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

JCOM1: 시리얼 포트 커넥터

이 커넥터에 브래킷을 사용하여 옵션인 시리얼 포트를 연결할 수 있습니다.

1

2

10

9

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin

JBAT1: CMOS (Reset BIOS) 클리어 점퍼

메인보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS

메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를

지우세요.

데이터 유지

(기본 설정)

CMOS 클리어/

BIOS 리셋

기본 값으로 BIOS 리셋하기

1.

컴퓨터의 전원을 끈 후 전원 콘센트에서 플러그를 뽑습니다.

2.

점퍼 캡을 사용하여 JBAT1을 5-10초간 단락합니다.

3.

JBAT1에서 점퍼 캡을 제거합니다.

4.

플러그를 전원 콘센트에 연결한 후 컴퓨터의 전원을 켭니다.
