Page 157
17
コンポーネントの概要
コンポーネントの概要

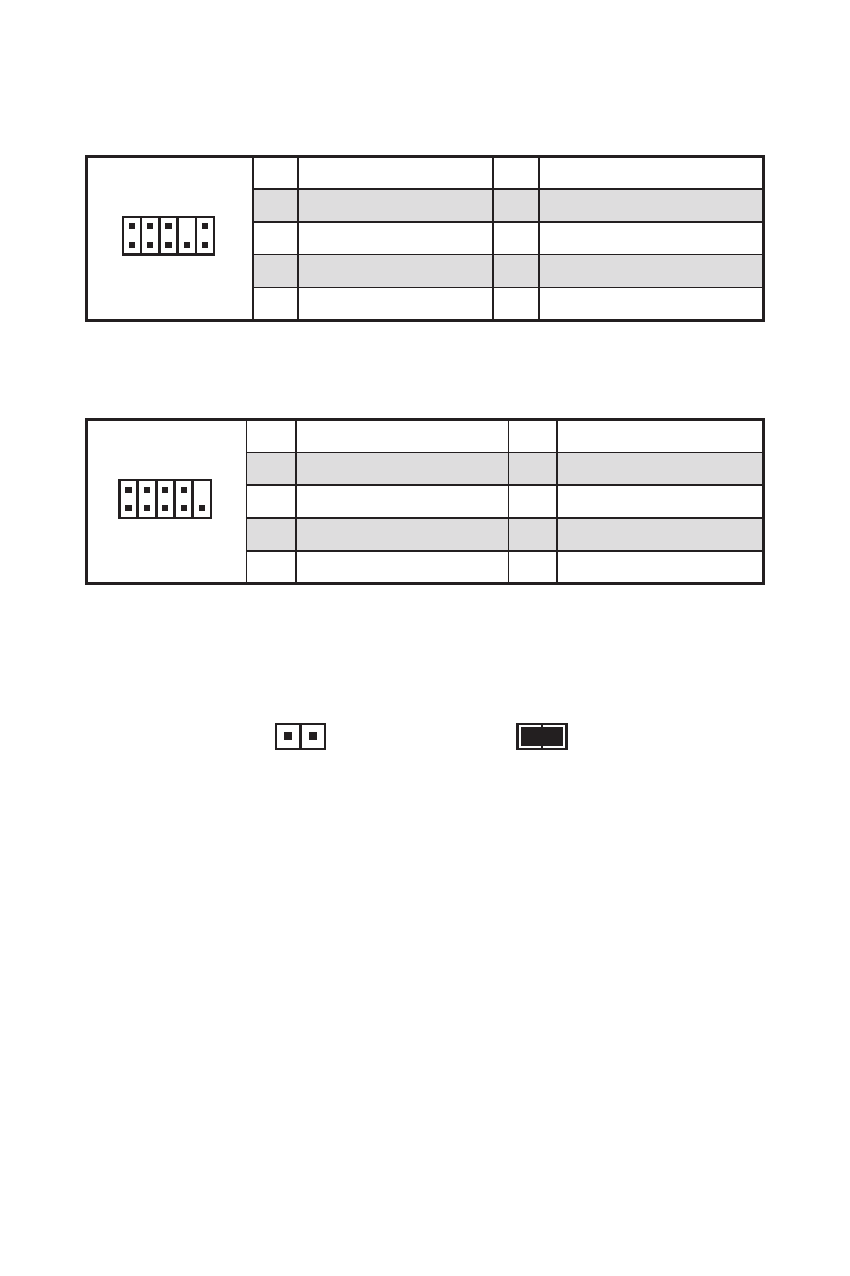

JAUD1: フロントオーディオコネクター
このコネクターにはフロントパネルのオーディオジャックを接続します。
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JCOM1: シリアルポートコネクター
このコネクターにはオプションのブラケット付きのシリアルポートを接続します。
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
JBAT1: クリアCMOS (BIOSリセット) ジャンパ
本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上の
ボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、CMOSメモ
リをクリアするためにジャンパピンにジャンパブロックを取り付けてください。
データを保持
(
デフォルト
)
CMOSをクリア/
BIOSをリセット
BIOSをデフォルト値にリセットする
1.
PCの電源をオフにし、コンセントから電源コードを抜いて下さい。
2.
ジャンパブキャップでJBAT1を5-10秒ぐらいショットします。
3.
JBAT1からジャンパブキャップを取り外します。
4.
電源を投入します。
