Samson AirLine
1 : Témoins d'activité des récepteurs A/B - Lors de la réception du signal, l'un de ces
témoin s'allume en orange indiquant le récepteur en cours d'utilisation (A = témoin
gauche ; B = témoin droit). L'UM1 analyse en permanence ses deux antennes et bascule
automatiquement sur celle qui reçoit le signal le plus clair et le plus puissant. Cette
commutation True Diversity est absolument inaudible mais améliore sensiblement la
plage d'action générale tout en éliminant quasiment toutes les interférences et les
problèmes d'annulation de phase éventuels.
2 : Afficheur - Ces trois témoins multicolores agissent comme un afficheur de niveau
indiquant soit l'état d'usure de la pile, soit la puissance du signal RF reçu. Il est possible
de désactiver cet afficheur pour économiser la pile. Reportez-vous au n°15 de la page
25 pour de plus amples enseignements.
3 : Témoin d'écrêtage - Ce témoin vire au rouge lorsque le signal de sortie de l'UM1
approche de la saturation (autrement dit, sur le point de distordre). Si ce témoin
s'allume en cours d'utilisation, éloignez le microphone ou abaissez le niveau de sortie
de l'instrument ou de l'émetteur. Reportez-vous au page 30 pour de plus amples ren-
seignements.
4 : Interrupteur d'alimentation - Permet de mettre sous et hors tension l'UM1.
5 : Réglage de squelch SQ - Ce réglage permet de définir la portée maximale de
l'UM1 avant perte du signal audio. Même si vous pouvez l'ajuster à l'aide du tournevis
en plastique fourni, il est recommandé de ne pas toucher au réglage d'usine. Reportez-
vous au page 30 de ce manuel.
MAX MIN
POWER ON SQ LEVEL
UHF MICRO DIVERSITY RECEIVER B A
LOW MID HIGH PEAK 800 MHz
2 3 1
5
7
4
6
1
+
-

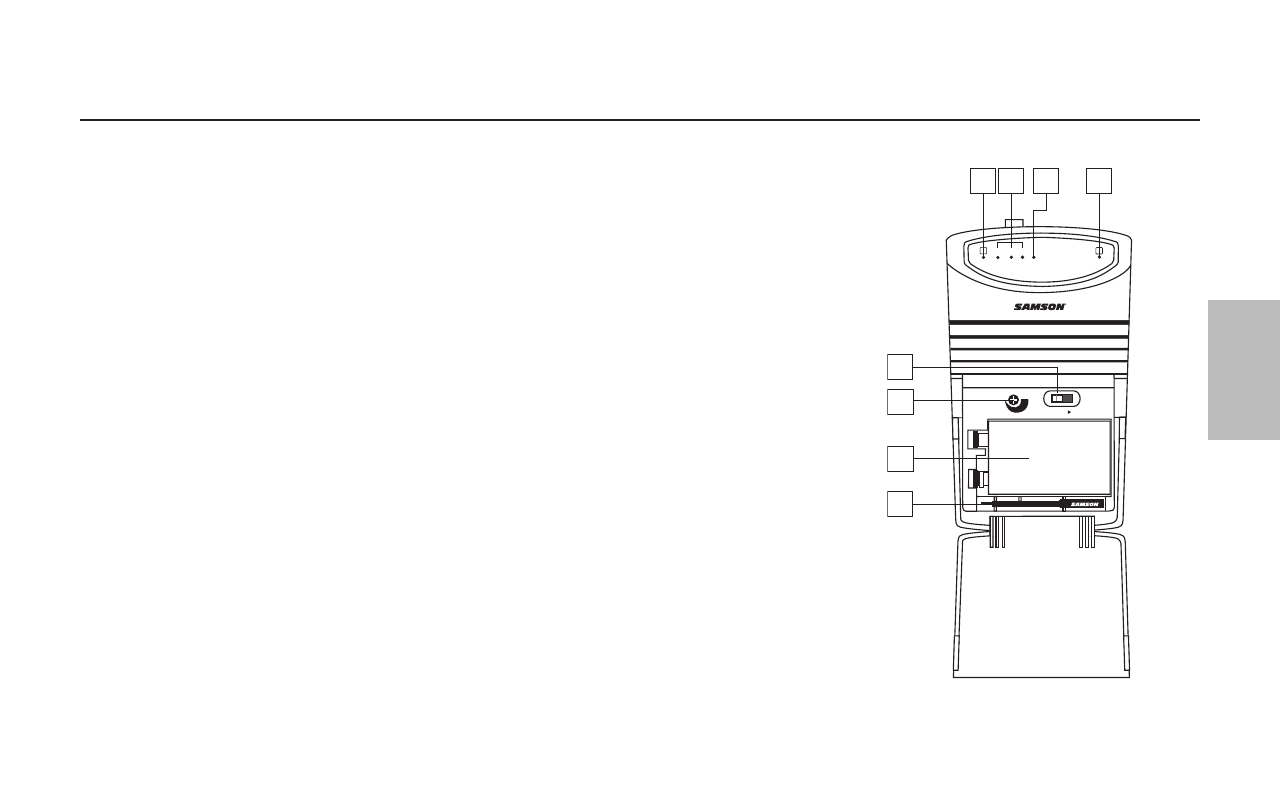

Visite guidée – Récepteur UM1
