10
ES
C
ONEXIÓN

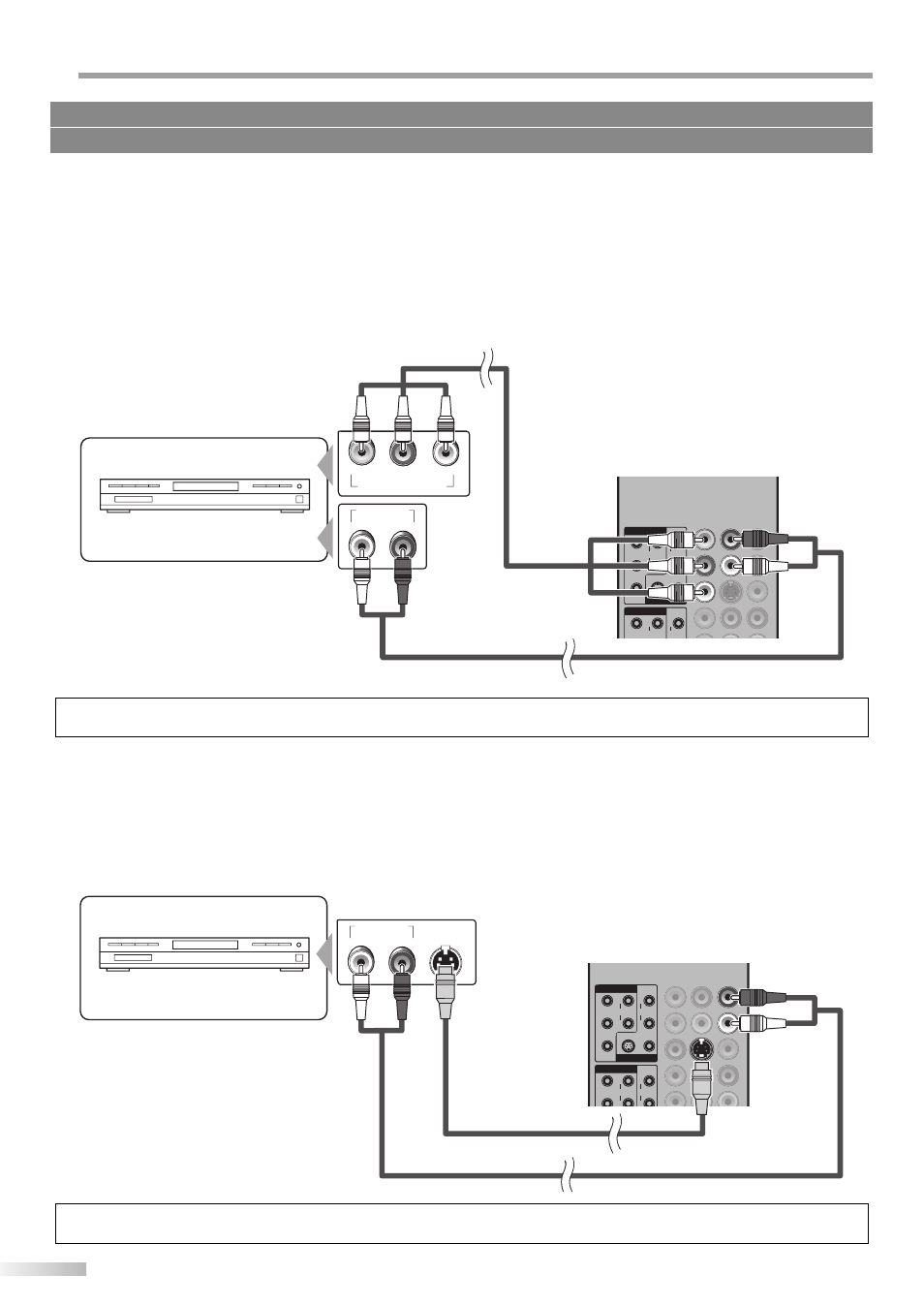

[Conexión de cable de vídeo en componentes]
La conexión de vídeo en componentes ofrece una mejor calidad de imagen para dispositivos de vídeo conectados a la
unidad.
Utilice un cable de vídeo en componentes para conectar la unidad a dispositivos de vídeo externos equipados con
tomas de salida de vídeo en componentes.
Si se conecta a la toma de entrada de vídeo en COMPONENT 1 de la unidad, conecte los cables de audio RCA a las
tomas de audio L/R (izquierda/derecha) de COMPONENT 1.
Si se conecta a la toma de entrada de vídeo en COMPONENT 2 de la unidad, conecte los cables de audio RCA a las
tomas de audio L/R (izquierda/derecha) de COMPONENT 2.
COMPONENT VIDEO OUT
Pr
Pb
Y
AUDIO OUT
R
L
COMPONENT 1
VIDEO 1
AUDIO
Y
R
Pb
Pr
L
AUDIO
S VIDEO VIDEO
R
L
COMPONENT 2
AUDIO
Y
R
AUDIO
R
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
[Conexión de cable de S-video]
La conexión S-video ofrece una buena calidad de imagen para dispositivos de vídeo conectados a la unidad.
Utilice un cable S-video para conectar la unidad a dispositivos de vídeo externos equipados con toma de salida S-video.
Si se conecta a la toma de entrada S-video VIDEO 1 de la unidad, conecte los cables de audio RCA a las tomas de audio
L/R (izquierda/derecha) de VIDEO 1.
Si se conecta a la toma de entrada S-video VIDEO 2 de la unidad, conecte los cables de audio RCA a las tomas de audio
L/R (izquierda/derecha) de VIDEO 2.
AUDIO OUT
R
L
S-VIDEO
OUT
COMPONENT 1
VIDEO 1
AUDIO
Y
R
Pb
Pr
L
AUDIO
S VIDEO VIDEO
R
L
COMPONENT 2
AUDIO
Y
R
Pb
L
AUDIO
R
L
Nota:
• Si se conecta a la toma S-video y a la toma de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
p. ej.)
reproductor de DVD con las tomas
de salida de vídeo en componentes
cable de vídeo en componentes
cable de audio RCA
parte trasera de la unidad
(rojo)
(azul)
(verde)
p. ej.)
reproductor de DVD con toma de
salida S-video
parte trasera de la unidad
cable S-video
cable de audio RCA
(verde)
(azul)
(rojo)
