1. Botón SETUP (p. 13)
Presione para visualizar el menú principal.
2. Botones VOLUME X / Y(p. 15)
Presione para ajustar el volumen o para moverse a
derecha (X) / izquierda (Y) por los elementos del menú
principal.
3. Botones CHANNEL K / L (p. 15)
Presione para seleccionar canales o desplazarse arriba/
abajo por los elementos del menú principal.
4. Botón INPUT SELECT (p. 16)
Presione para acceder a un dispositivo externo
conectado, como un reproductor de DVD o aparato
de vídeo (VCR).
Presione para decidir el commando de ajuste
cuando aparezca el menú.
5. Botón POWER (p. 12)
Presione para activar y desactivar la unidad.
6. Ventana del sensor de infrarrojos
Recibe los rayos infrarrojos transmitidos desde el
mando a distancia.
•
•

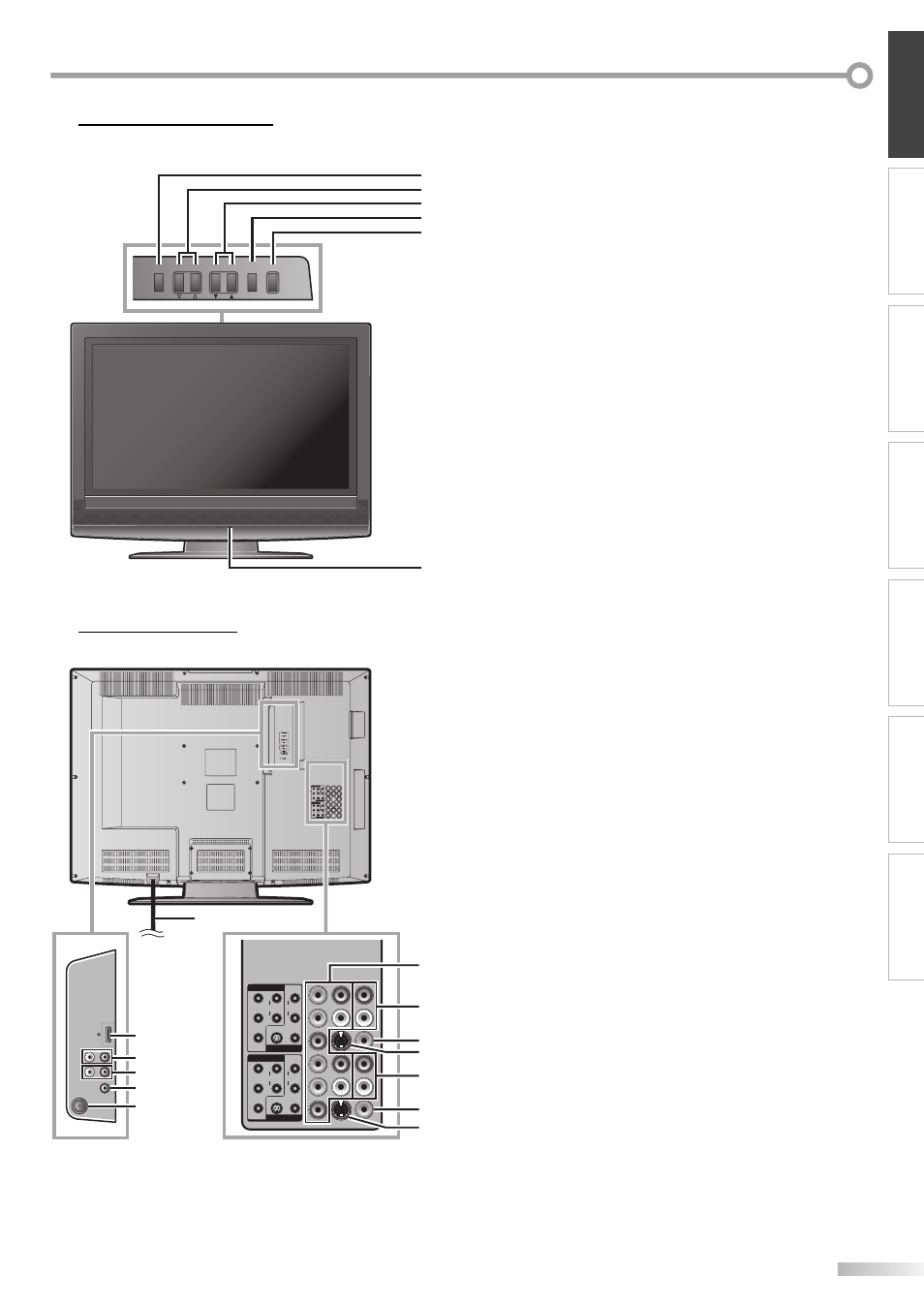

Panel de Control 5
Panel Trasero 5
1. Toma HDMI - IN (p. 9)
Conexión HDMI para un dispositivo HDMI.
2. Tomas AUDIO IN (p. 9)
Conexión de cable de audio RCA para un dispositivo
DVI.
3. Tomas AUDIO OUT (p. 11)
Conexión de cable de audio RCA para un dispositivo
externo.
Utilice las tomas de entrada de audio analógico de un
dispositivo externo.
4. Toma DIGITAL AUDIO OUT (COAXIAL) (p. 11)
Conexión de cable de audio digital coaxial para un
decodificador o receptor de radio.
Utilice la toma de entrada de audio digital de un
dispositivo externo.
5. Toma ANT. IN (p. 8)
Conexión de cable coaxial RF para su antena o caja de cable.
6. Cable de alimentación de CA
Conéctelo a una toma estándar de CA para suministrar
alimentación eléctrica a esta unidad.
7. Tomas de entrada COMPONENT y AUDIO (p. 10)
Conexión de cable de vídeo en componentes y de
audio RCA para un dispositivo externo.
Utilice las tomas de salida de vídeo en componentes y
de audio de un dispositivo externo.
8. Tomas de entrada AUDIO (p. 10)
Conexión de cable de audio RCA para un dispositivo
externo.
9. Toma de entrada VIDEO (p. 11)
Conexión de cable de vídeo RCA para un dispositivo
externo.
10. Toma de entrada S-VIDEO (p. 10)
Conexión de cable de S-video para un dispositivo
externo.
