UPPACkNINg oCH bESIkTNINg
Förpackningen ska innehålla:
1
R-3500-mottagaren
1
T-3500-sändaren
2
Mätkablar
2
Krokodilklämmor
1
Jordningsstång
10
Batteri IEC R6 / AA-cell / mignon
6
IEC R20 / D-cell / mono
1
Nylonpåse
INLEdNINg
AT-3500 sökningssystem för underjordiska kablar/rör är utformat för att ge enkel, användarvänlig bestämning av platsen,
riktningen och djupet för metalledningar (t.ex. kabel- och rörledningar).
Det kan användas för att söka efter okända ledningar eller för att hitta specifika ledningar.
AT-3500 utmärks av följande egenskaper:
Stark konstruktion för användning i dåligt väder och svåra miljöer
Enkelt, användarvänligt driftskoncept med ett minimum av reglage
Tillförlitlig batteristatusindikator
ANVäNdNINg
Bestäm vilket driftsläge du ska använda till din tillämpning
1.
Induktion:
•
Sändarens signal sänds genom den inbyggda antennen och kopplas därmed induktivt ihop med
eventuella metalledningar som finns inom en viss radie.
Placera T-3500-sändaren på den plats som ska genomsökas. Se fig. 1, 2, 3 och 4.
i.
direktanslutning:
•
Sändarens signal är direkt kopplad till en metalledning via mätkabeln, som ansluts till uttagen på
sändarens främre panel. Sändarklämmor, krokodilklämmor eller eladaptrar för vägguttag (till exempel) kan användas för
att ansluta mätkabeln till ledningarna.
Anslut T-3500-sändaren till ledningen som ska sökas med önskad metod. Se fig. 1, 2, 3 och 4.
i.
T-3500-sändaren
Tryck på och håll ned
2.
På/AV-knappen för att starta T-4000
Tryck på
3.
Läge: C för att välja direktkoppling eller induktiv koppling
Direktkoppling
•
Grön lysdiod blinkar: god anslutning (lågt motstånd)
Växelvis röd och grön lysdiod blinkar: tillräckligt god anslutning
Röd lysdiod blinkar: dålig/ingen anslutning (högt motstånd)
Induktiv koppling:
•
Grön lysdiod blinkar: induktionsläge är aktivt
Tryck på
4.
Signaltyp: M för att välja pulserande eller fast signal
Pulserande signal
•
är användbar när störningar förekommer. Lättare att urskilja från andra signaler.
Fast signal
•
är bättre att använda vid djupmätning
Blinkande grön lysdiod indikerar att respektive signal är på
Tryck på
5.
Signalstyrka: P för att välja låg (0,1 W) eller hög (0,5 W) styrka på utsignal
Låg utsignal (0,1 W)
•
för normal spårning. Spar på batterierna
Hög utsignal (0,5 W)
•
för långvarig spårning
Blinkande grön lysdiod indikerar att respektive signal är på
R-3500-mottagaren
Tryck på och håll ned knappen Kontroll1
6.
Tryck kort på PÅ/AV-knappen
7.
medan du håller ned knappen kontroll 1
Lyssna efter ljudsignalen innan du släpper kontroll 1
•

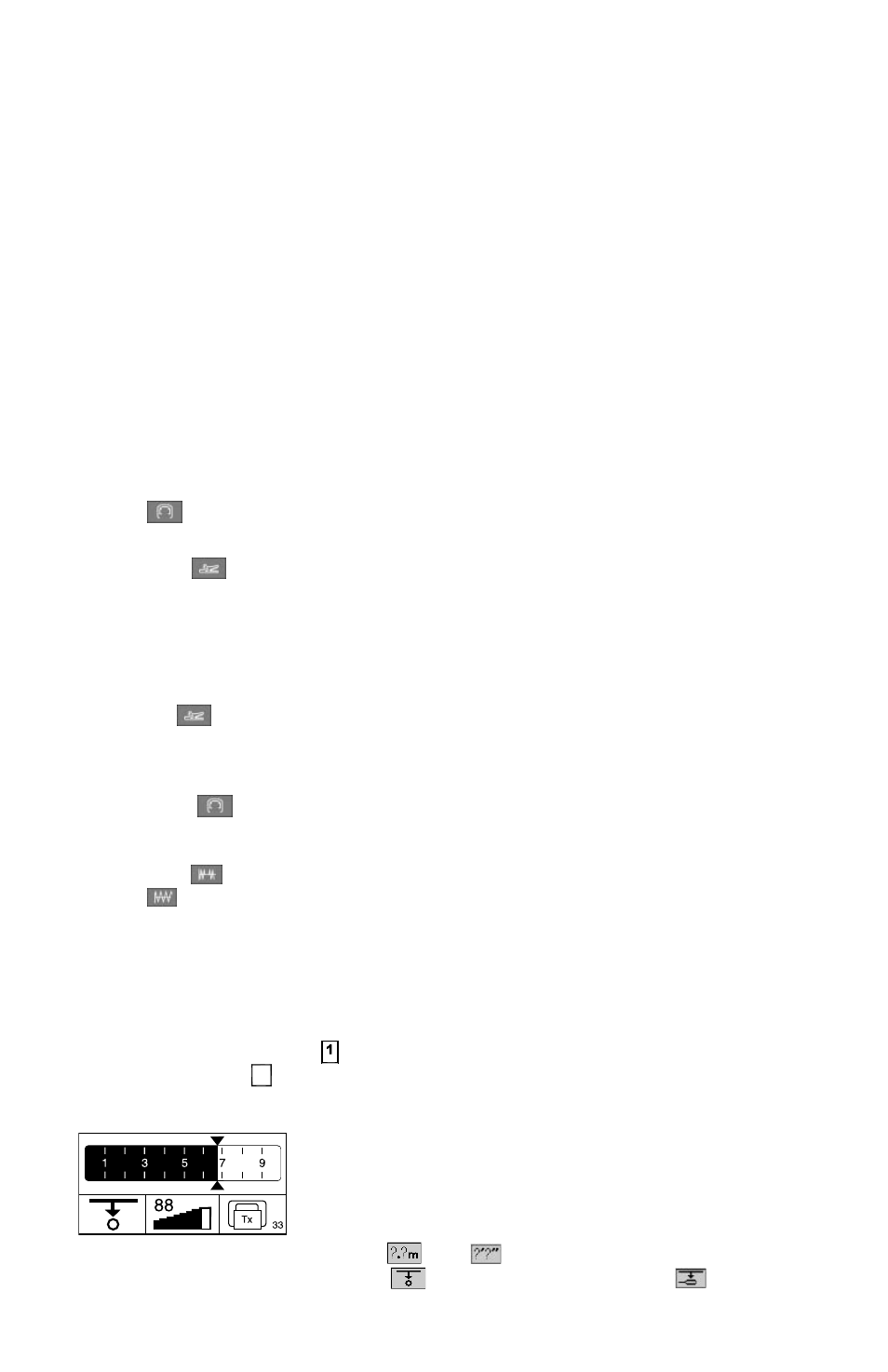

Displayen visar följande:
•
8.
8. Tryck på kontroll 3 för att välja måttenheten (meter
eller ft
)
Tryck på Kontroll 1 för att välja normal djupmätning
9.
eller djupmätning med hjälp av musen
