débALLAgE ET INSPECTIoN
Le carton d’emballage doit inclure les éléments suivants :
1 récepteur R-3500
1 émetteur T-3500
2 câbles de mesure
2 pinces crocodiles
1 tige de terre
10 piles CEI R6 / AA / Migon
6 piles CEI R20 / D / Mono
1 sacoche en nylon
INTRodUCTIoN
Le système de détection de conduits/câbles souterrains AT-3500 est conçu pour la détermination conviviale sans complexité de
l’emplacement, l’orientation et de la profondeur des lignes métalliques (p. ex. conduites et câbles).
Il permet de sonder une zone à la recherche de lignes inconnues ou de localiser des lignes spécifiques.
L’AT-3500 dispose des atouts suivants :
Une grande robustesse permettant une utilisation sous intempéries et en environnements difficiles
Un fonctionnement simple, convivial avec un nombre de commandes minimum
Un indicateur de batterie fiable
FoNCTIoNNEMENT
Choisissez le mode de fonctionnement destiné à votre application 1.
Induction : • Le signal est émis à partir de l’émetteur par l’antenne intégrée ; il est donc couplé en mode inductif avec
les lignes métalliques situées dans un certain rayon.
Positionnez l’émetteur T-3500 sur le site à examiner. Reportez-vous aux figures 1, 2, 3 et 4. i.
branchement direct :
• Le signal de l’émetteur est couplé directement à la ligne métallique par le biais du câble de
mesure lequel est relié aux jacks sur la face avant de l’émetteur. Les pinces de l’émetteur, les pinces crocodiles ou les
adaptateurs d’alimentation (par exemple) peuvent être utilisées pour relier le câble de mesure aux lignes.
Branchez l’émetteur T-3500 à la ligne à localiser en utilisant la méthode souhaitée. Reportez-vous aux figures 1, 2, 3 et 4. i.
Emetteur T-3500
Maintenez le bouton
2. oN/oFF enfoncé pour basculer sur le T-4000
Appuyez sur 3. Mode : C pour sélectionner le couplage direct ou le couplage inductif
Couplage direct •
Voyant vert clignotant : bon branchement (faible résistance)
Deux voyants clignotants alternativement rouge et vert : branchement suffisant
Voyant rouge clignotant : branchement médiocre/absent (résistance élevée)
Couplage inductif :
•
Voyant vert clignotant : mode d’induction actif
Appuyez sur 4. Type de signal : M pour sélectionner le signal impulsionnel ou continu
Le signal impulsionnel • est utile en cas d’interférence. Il est plus facile de le distinguer des autres signaux.
Le signal continu • est préférable pour relever une mesure de profondeur
Un voyant vert clignotant indique que le signal respectif est actif
Appuyez sur 5. Intensité du signal : P pour sélectionner une intensité de signal faible en sortie (0,1 W) ou élevée (0,5 W)
Sortie faible (0,1 W) • pour un dépistage normal. Conservation des piles
Sortie élevée (0,5 W) • pour un dépistage long
Un voyant vert clignotant indique que le signal respectif est actif
Récepteur R-3500
Maintenez le bouton de commande 1 enfoncé
6.
Appuyez brièvement sur le bouton marche/arrêt 7.  tout en maintenant le bouton de commande 1
Ecoutez le signal sonore avant de relâcher la commande 1 •

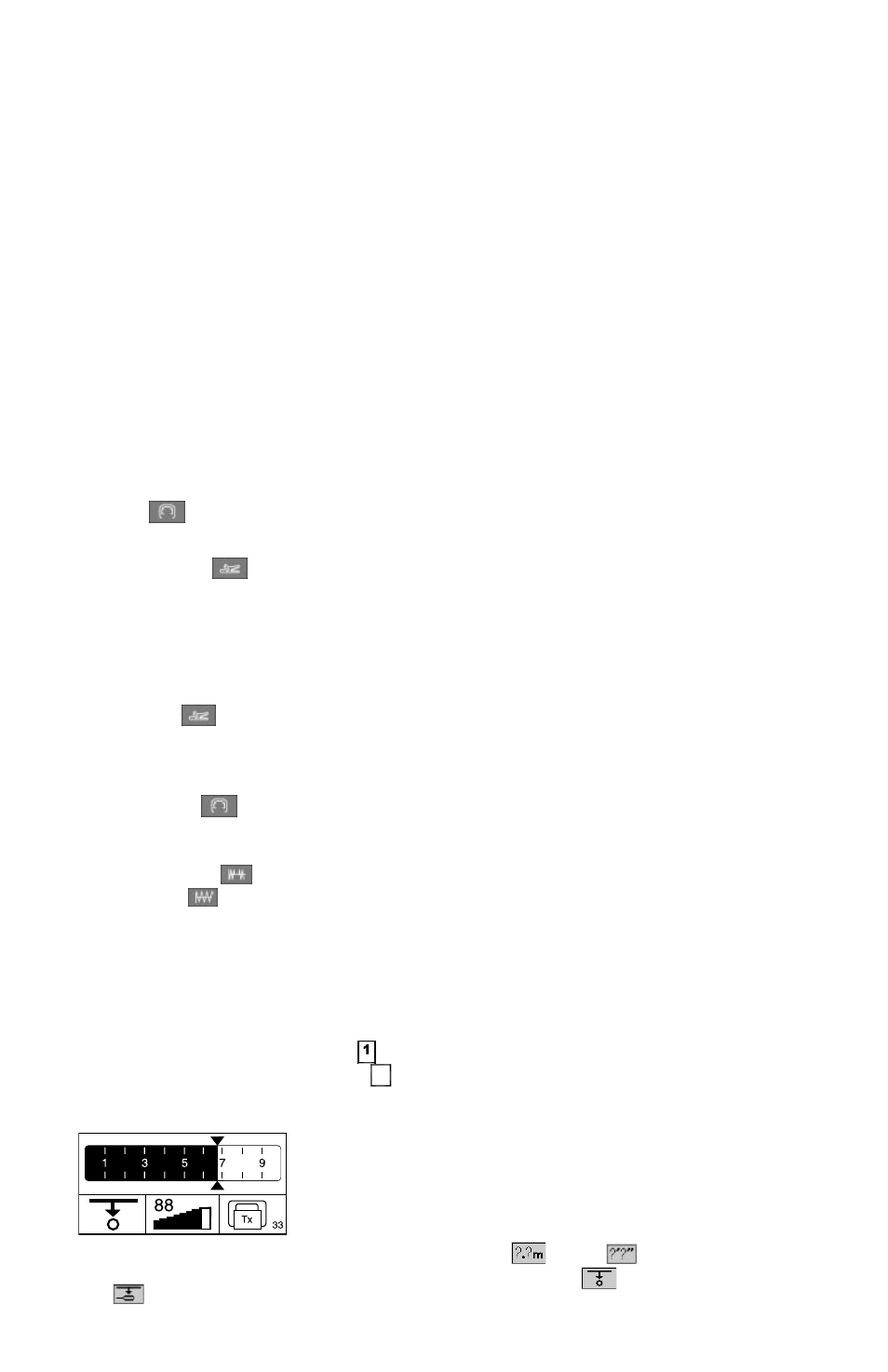

L’affichage montre les éléments suivants : •
8.
8. Appuyez sur la commande 3 pour sélectionner l’unité de mesure (mètre ou pieds )
9. Appuyez sur la commande 1 pour sélectionner une mesure de profondeur normale ou une mesure de profondeur avec
la souris
