ACD-51HP - ACD-56HPQ
4.3.10. Medida del sentido cíclico de las fases
ATENCIÓN
El valor máximo de entrada para voltaje CA es de 600Vrms. Trate de no
medir ningún voltaje que exceda estos límites. Si se exceden los límites
puede causar un choque eléctrico y dañar la pinza.
L1
L2
L3
N
1
2
L1
L2
L3
N
1
2

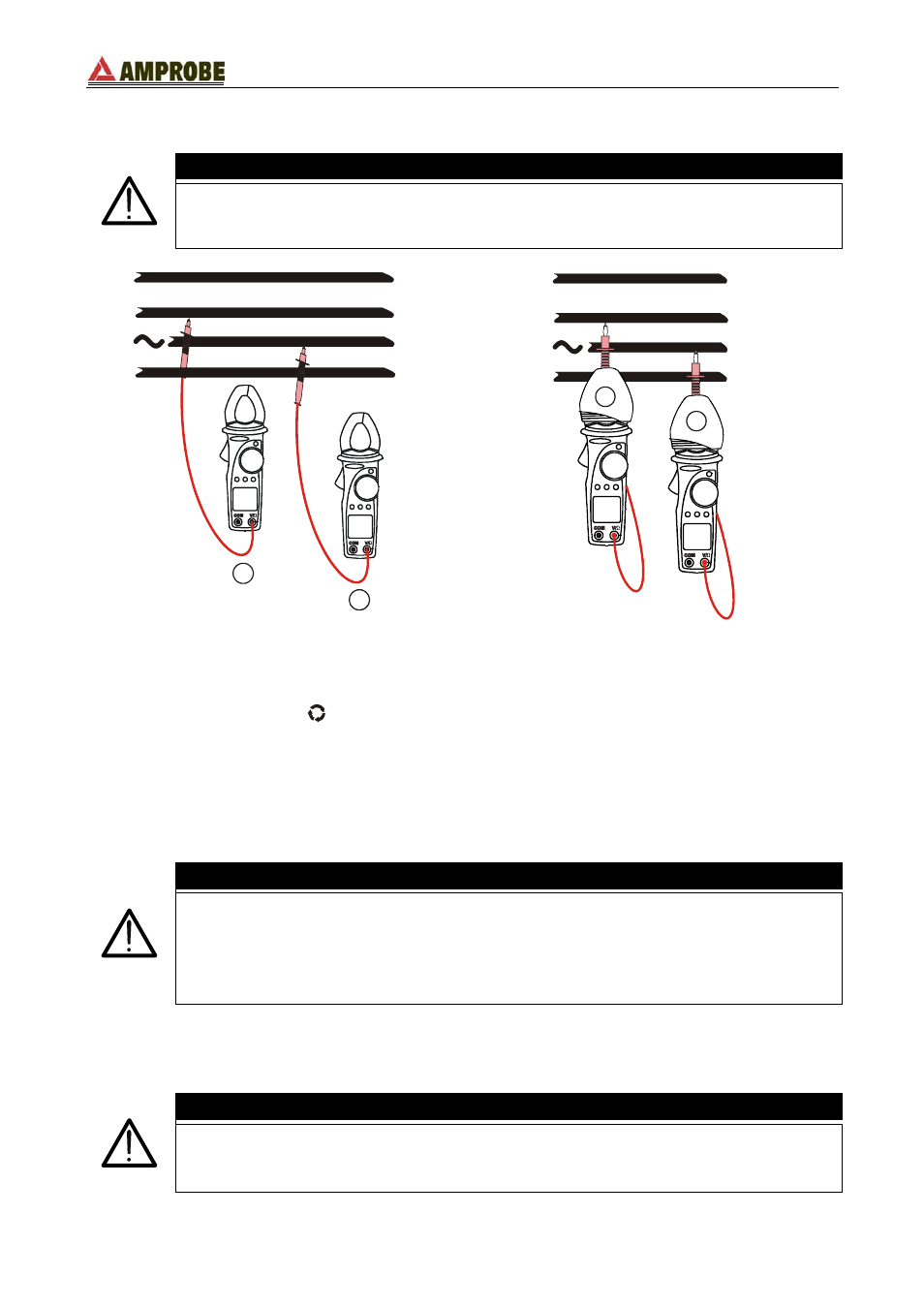

Fig. 14: detección del sentido cíclico de las
fases
Fig. 15: detección del sentido cíclico de las
fases con capuchón de goma
1. Seleccione la posición
.
2. Inserte el cable rojo en el terminal de entrada V/ Ω.
3. Sobre el visualizador secundario el símbolo " 1
PH " y tres rociadas aparecen que
indican que se está efectuando la 1 a medida.
4. Conecte la punta roja a la fase L1 (ver la Fig. 14, 1 a medida). En alternativa use el
capuchón práctico de goma para alojar la punta roja (ver Fig. 15, 1 a medida).
ATENCIÓN
Durante la ejecución de la medida:
• El instrumento debe estar siempre en la mano del operador.
• El cable rojo de las puntas de prueba no debe estar en contacto o en
proximidad de cualquier fuente de voltaje que, por efecto de la
sensibilidad del instrumento, pueda bloquear la medida.
5. Sobre el visualizador principal es visualizado el símbolo "
PH " y el instrumento emite
una señal acústica (indicador acústico).
ATENCIÓN
Si el valor de voltaje de entrada resulta inferior a 80V el instrumento no
muestra el símbolo “
PH ” y no permite la detección del sentido cíclico de las
fases.
ES - 22
