ACD-51HP - ACD-56HPQ
4.3.8. Medida de potencia en sistema monofásico
ATENCIÓN
El valor máximo de entrada para voltaje CA es de 600Vrms. Trate de no
medir ningún voltaje que exceda estos límites. Excediendo los límites
puede causar choque eléctrico y daño a la pinza.

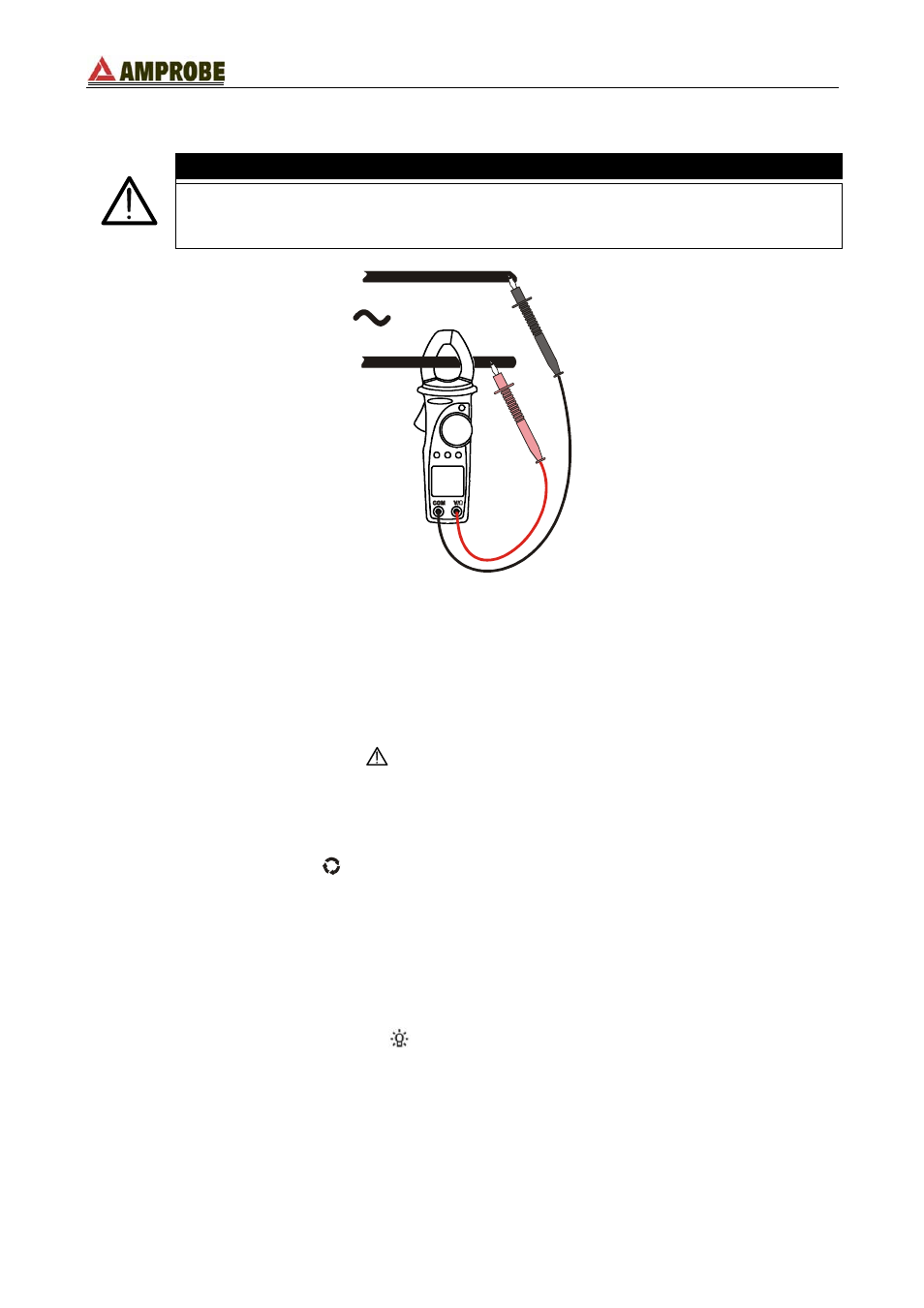

Fig. 12: medida de potencia y energía en un sistema monofásico.
1. Seleccione la posición “
W ”.
2. Poniendo atención a las marcas de alineación abra las pinzas y abrase solo un cable.
(vea 4.1.2).
3. Inserte el cable rojo en el terminal de entrada V/ Ω y el cable negro en el terminal de
entrada COM (ver Fig. 12).
4. La visualización del símbolo " " indica que el valor de voltaje o de corriente es más
alta que la gama completa del instrumento y por tanto los valores de potencia y factor
de potencia visualizados podrían ser incorrectos
5. Posicione las puntas de prueba en el punto deseado del circuito en examen, el valor
de la potencia activa será visualizada acompañada del símbolo “AC”.
6. Presionando la tecla FUNC permite visualizar cíclicamente los siguientes
parámetros: Potencia activa (kW); Potencia reactiva (kVA R , capacidad C, inductiva I);
Potencia aparente (kVA); Factor de potencia (Pfi o Pfc respectivamente inductivo y
capacito).
7. Si la medida resulta dificultosa se puede usar la función HOLD para bloquear el valor
visualizado, oprime la tecla D-H. Para salir de esta función oprime nuevamente la
tecla D-H.
8. Si la medida es realizada en ambientes con poca iluminación, se puede usar la función
Iluminación presionando la tecla durante 1 segundo. La iluminación del visualizador
se apaga automáticamente después de los 5 segundos aproximadamente.
Manteniendo oprimido por 1 segundo la tecla MAX/MIN/PK es activada la función del
valor máximo (MAX), mínimo (MIN), medio (AVG) de la potencia. Las indicaciones se
presentan cíclicamente a cada presionando de la tecla y serán actualizadas
continuamente por el instrumento. Para salir de esta función oprime nuevamente durante
1 segundo la tecla MAX/MIN/PK o rotar el conmutador
ES - 18
