6
D338

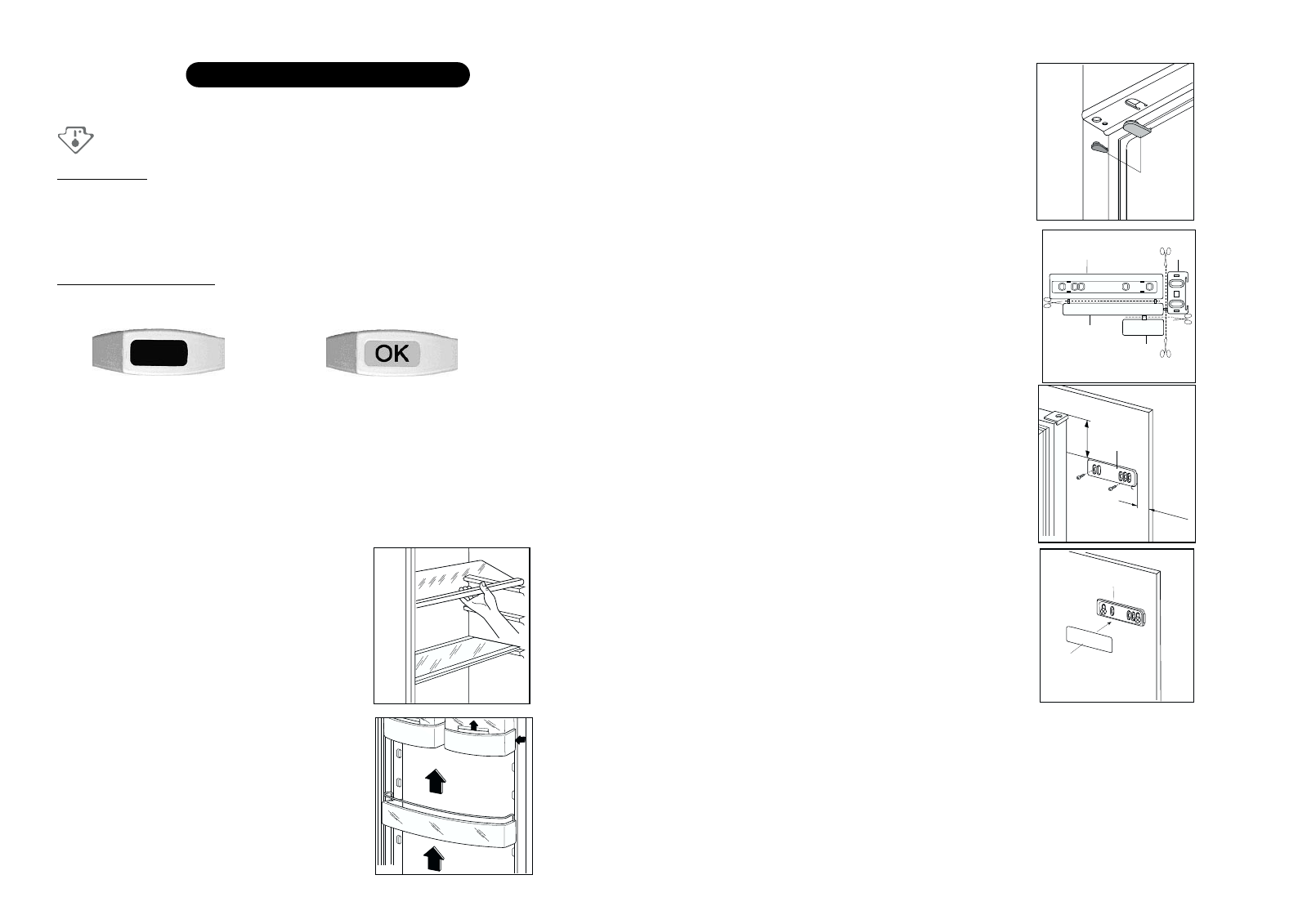

Rejillas movibles
En las paredes del compartimento existen unas
guías que consienten poner las rejillas a distintas
alturas.
Para usar mejor el espacio, los semi-estantes
anteriores se puede sobreponer a los posteriores.
Ubicación estantes de la
contrapuerta
Para permitir el almacenamiento de alimentos de
varias dimensiones, se pueden colocar les repisas a
diferentes alturas. Procedan de esta manera:
Empujen la repisa en el sentido de la flecha inasta
cuando no esté libre y volverla a colocar a la altura
deseada.
Explicación de las señales de la zona fría
El símbolo de al lado indica la ubicación de la zona más fría en su frigorífico.
Zona más fría: inferior o igual a +4°C
Carnes, aves, pescado, embutidos, platos preparados, ensaladas mixtas, preparados y dulces a base de
huevos o nata, pasta fresca, masa para tartas, pizzas/empanadas, productos frescos y quesos a base de leche
fresca, verduras preparadas para el uso envasadas en bolsas de plástico y más en general todos los productos
frescos cuya fecha de caducación está acoplada con una temperatura de conservación inferior o igual a +4° C.
Indicador de temperatura
Termostato a regular Temperatura correcta
El indicador de temperatura consiente controlar el funcionamiento correcto de su frigorífico.
El indicador muestra el símbolo "OK" cuando la zona más fría alcanza una temperatura inferior o igual a 4°C.
Si la temperatura es superior a 4°C, el indicador es negro. Por tanto el usuario debe bajar la temperatura de su
frigorífico regulando el termostato.
ATENCIÓN: La apertura protraída de la puerta del frigorífico implica el aumento de la temperatura interior. Para
la medición correcta de la temperatura, la lectura del indicador se debe hacer en el plazo de 30 segundos.
PROTECCIÓN DE LOS ALIMENTOS
P R X X X 31
D726
B
Apply covers (B) on joint cover lugs and into hinge
holes.
Separate parts A, B, C, D as shown in the figure
PR266
A B
C
D
Place guide (A) on the inside part of the furniture
door, up and down as shown in the figure and mark
the position of external holes. After having drilled
holes, fix the guide with the screws supplied.
20 mm
A
50mm
PR166
PR33
C
A
Fix cover (C) on guide (A) until it clips into place.
