Évacuation d’eau
L’extrémité du tuyau d’évacuation peut être branchée:
1. Au siphon de l’évier, en la fixant éventuellement
avec un collier.
2. A une évacuation murale pourvue d’une ventilation
spéciale, ayant un diamètre intérieur d’au moins 4
cm.
Le branchement pour l’évacuation doit se trouver à
une hauteur comprise entre 30 cm (minimum) et 100
cm (maximum) du sol.
Le tuyau d’évacuation peut être orienté indifféremment
vers la droite ou vers la gauche.
Evitez les pliures et les étranglements du tuyau qui
pourraient empêcher ou ralentir l’écoulement de l’eau.
Une éventuelle rallonge du tuyau d’évacuation ne
devra pas être supérieure à 2 mètres et son diamètre
intérieur devra être égal à celui du tuyau de l’appareil.
De même, les raccords utilisés pour le branchement
doivent avoir un diamètre intérieur non inférieur à celui
du tuyau d’évacuation.
La rallonge doit reposer au sol et ne monter
à la verticale qu’à proximité du système de
vidange.
Raccordement électrique
Ce lave-vaisselle ne peut être branché qu’en
monophase 230 V - 50Hz.
Vérifiez que votre compteur et les fusibles peuvent
supporter l’intensité absorbée par la machine, compte
tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit être obligatoirement
raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les
normes en vigueur.
La ligne d’alimentation électrique partant du compteur
ne devra pas être inférieure à 2,5 mm
2 par conducteur.
Notre responsabilité ne saurait être
engagée, en cas d’accidents ou incidents
provoqués par une mise à la terre
inexistante ou défectueuse.

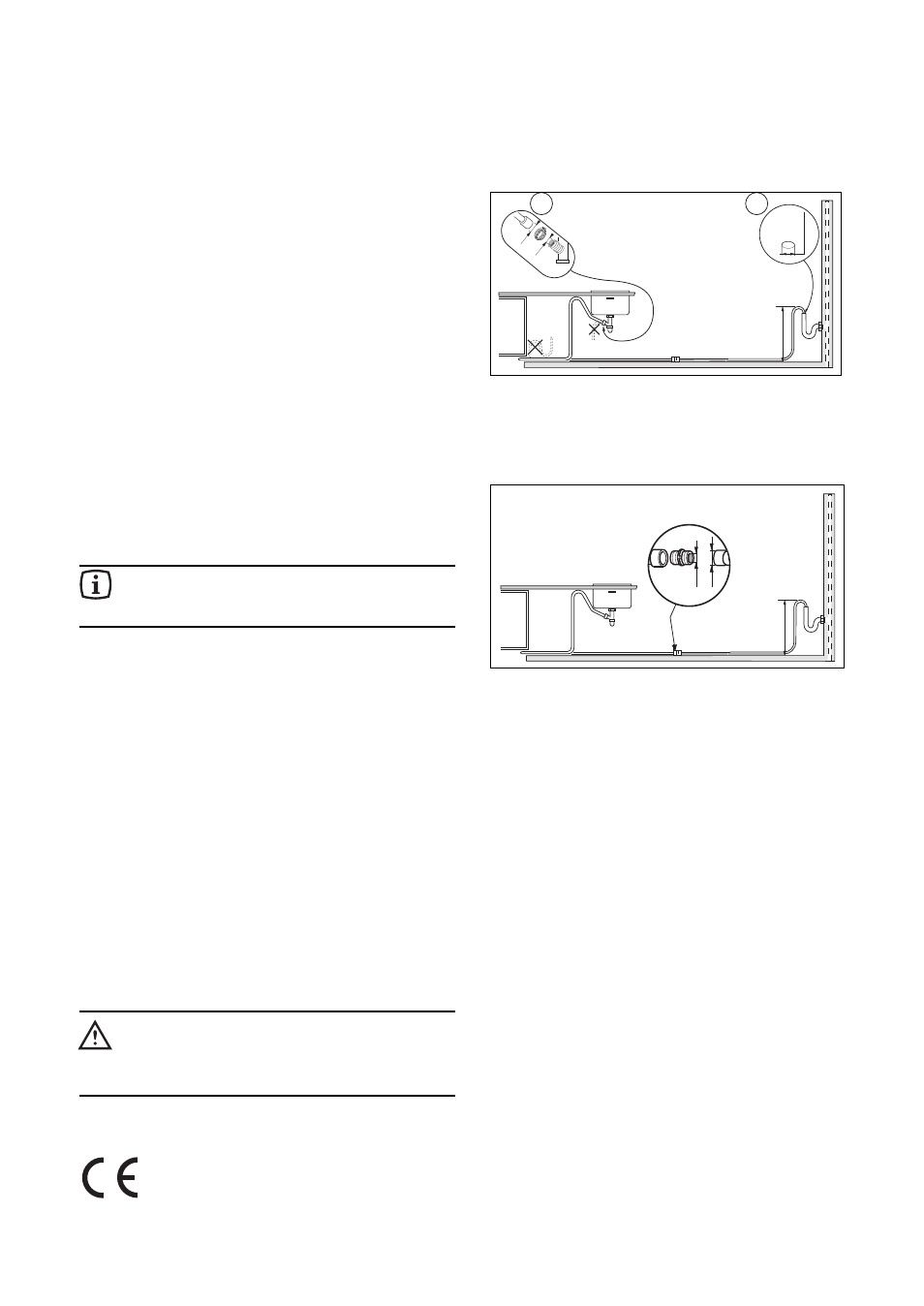

CS13
min 30 cm max 100 cm
min 4 cm
Ш 21
Ш 18
1 2
CS14
min 30 cm max 100 cm + 2 m max
Ш 18 Ш 21
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications
successives.
