7
INSTRUCTIONS POUR L’INSTALLATEUR
est donc nécessaire d’évacuer les fumées vers
l’extérieur en utilisant une hotte ou un ventilateur
électrique qui soit mis en marche à chaque fois
que l’on utilise l’appareil.
La pièce où est installé l’appareil doit avoir un
afflux d’air naturel pour la combustion régulière
du gaz et pour la ventilation de la pièce; le volume
d’air nécessaire ne doit pas être inférieur à 20 m 3 .
L’afflux d’air doit s’effectuer par une ouverture
permanente pratiquée sur les murs de la pièce et
communicante avec l’extérieur.
La ventilation peut également provenir d’une pièce
contiguë, dans ce cas respecter les normes en
vigueur à ce sujet.
Les ouvertures doivent avoir une section minimale
de 200 cm 2 .
Branchement gaz
S’assurer que l’appareil est adéquat pour le type
de gaz disponible; pour cela se référer à l’étiquette
placée sous l’appareil. Opérer conformément
aux instructions reportées au paragraphe
“transformations gaz et réglages” pour l’éventuelle
adaptation à des gaz différents.
L’appareil doit être raccordé à l’installation du gaz
en utilisant des tubes métalliques rigides ou avec
des tuyaux flexibles en acier à paroi continue
conformes aux
n o r m e s e n
vigueur.

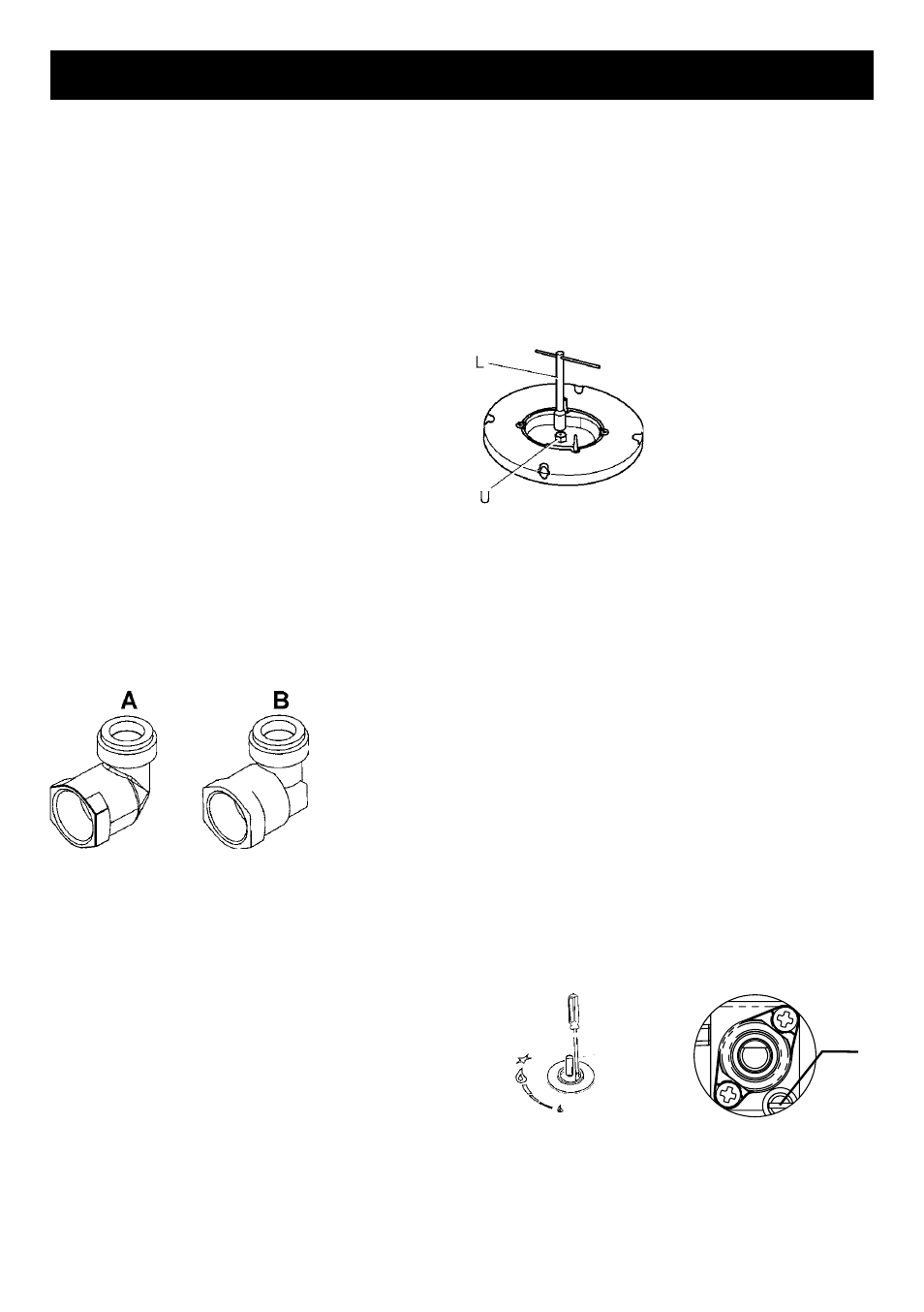

C e r t a i n s
modèles sont
é q u i p é s d e
s y s t è m e s
cylindriques A et
coniques B pour
le raccordement au gaz (fig. 7). Sélectionnez le
type adéquat pour un raccordement optimal.
Le raccordement ne doit pas provoquer de
sollicitations à la rampe de gaz.
Une fois l’installation terminée, contrôler
l’étanchéité des raccordements avec une
solution savonneuse.
Branchement électrique
Le branchement au réseau électrique doit être
exécuté par du personnel qualifié conformément
aux normes en vigueur.
La tension de l’installation électrique doit
correspondre à celle indiquée sur l’étiquette
située sous l’appareil. Vérifier que l’installation
est équipée d’un branchement à la terre efficace
conformément aux normes et aux dispositions de
loi. La mise à la terre est obligatoire.
Si l’appareil est sans fiche, appliquer au câble
d’alimentation une fiche normalisée.
Cet appareil doit être place à une distance
raisonnable afin de pouvoir être débranché en cas
de survoltage (catégorie III), en accord avec les
règles d’installation.
TRANSFORMATIONS GAZ ET REGLAGES
Remplacement des injecteurs
Si l’appareil est prévu pour un type de gaz différent
de celui disponible, il faut
remplacer les injecteurs
des brûleurs.
Le choix des injecteurs
à remplacer doit être
fait selon le tableau
“ c a r a c t é r i s t i q u e s
techniques” annexé.
Procéder ensuite de la
manière suivante:
-Enlever les grilles et les brûleurs.
-Avec une clé droite L, dévisser la injecteur U
(fig.8) et la remplacer par la injecteurs adéquate.
-Bloquer énergiquement la injecteurs.
Réglage des brûleurs
Le réglage du minimum doit toujours être correct
et la flamme doit toujours rester allumée même en
cas de passage rapide de la position de maximum
à celle de minimum.
Si ce n’est pas le cas, il faut régler le minimum de
la manière suivante:
-Allumer le brûleur;
-Tourner le robinet jusqu’à la position de minimum
(petite flamme);
-Enlever le bouton de la tige du robinet;
-Introduire un tournevis à pointe plate C dans le
trou du panneau de commandes (fig. 9) et tourner
la vis by-pass V (fig. 9/A) jusqu’au réglage correct
du minimum.
Fig.9 Fig.9/A
Pour les brûleurs fonctionnant au gaz G30, la
vis by-pass doit être complètement vissée.
Fig.7
Fig.8
V
