6
INSTALLATION
Montage de la table de cuisson
L’appareil est fabriqué pour être encastré dans des
meubles résistant à la chaleur.
Les parois des meubles doivent résister à une
température de 75°C en plus de la température
a m b i a n t e , c o n f o r m é m e n t a u x n o r m e s
européennes.
L’appareil est de type “Y”, c’est-à-dire qu’il peut
être installé avec une seule paroi latérale, à droite
ou à gauche de la table de cuisson.
Eviter d’installer l’appareil à proximité de matériaux
inflammables comme des rideaux, des torchons,
etc..

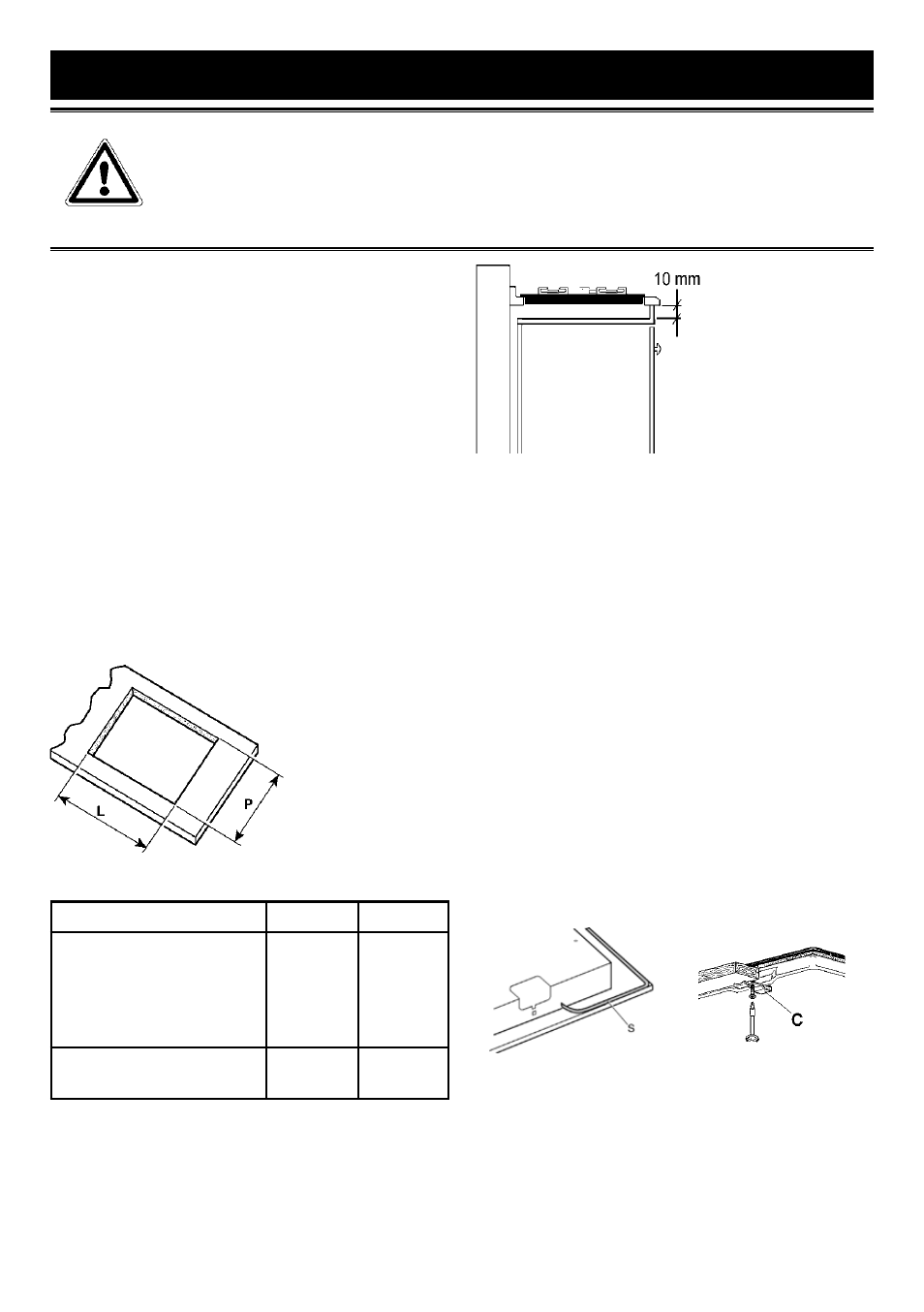

Pratiquer une ouverture, dans le plateau du
meuble, des dimensions indiquées en fig.3, en
respectant une distance d’au moins 50 mm entre le
bord de l’appareil et
les parois voisines.
MODÈLE L (mm) P (mm)
DTE1114X / W / B
DTE1115X / W / B
DTE1172X / W
DTG1164X
DTG1175X / W
560 480
DTE1192X
DTG1195X
860 480
En cas de présence d’une armoire murale au-
dessus de la table de cuisson, il faut prévoir une
distance minimale de 760 mm entre celle-ci et le
plan de travail. Il est conseillé d’isoler l’appareil du
meuble se trouvant audessous avec un séparateur
en laissant un espace de dépression d’au moins
10 mm (fig. 4).
E n c a s
d’encastrement
s u r u n e b a s e
a v e c f o u r, i l
faudra s’assurer
que l’installation
r é p o n d e a u x
n o r m e s d e
s é c u r i t é e n
vigueur. I faudra
e n p a r t i c u l i e r
veiller à ce que le câble électrique et le tuyau
d’alimentation soient placés de façon à ce
qu’ils n’entrent pas en contact avec les parties
chaudes de l’enveloppe du four. De plus, en cas
d’installation au-dessus d’un four encastré sans
ventilation de refroidissement, il faudra prévoir,
pour obtenir une aération adéquate, des prises
d’air avec entrée par le bas d’au moins 200 m 2 et
sortie dans la partie supérieure d’au moins 60 cm 2 .
Fixation de la table de cuisson
Chaque table de cuisson est accompagnée d’un
joint spécial. De plus, une série de crochets à
utiliser pour la fixation de la table est également
fournie.
Pour l’installation, procéder de la façon suivante:
-Enlever les grilles et les brûleurs de la table de
cuisson.
-Retourner l’appareil et appliquer le joint adhésif S
le long du bord externe du verre (fig. 5).
Fig.5 Fig.6
-Insérer et positionner la table de cuisson dans
l’ouverture pratiquée dans le meuble et la bloquer
avec les vis des crochets de fixation C (fig. 6).
Pièce d’installation
Cet appareil n’est pas équipé d’un dispositif
d’évacuation des produits de la combustion, il
INSTRUCTIONS POUR L’INSTALLATEUR
AVERTISSEMENT IMPORTANT
LES OPERATIONS REPORTEES CI-APRES DOIVENT ETRE EXECUTEES DANS LE
RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL
QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES
AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES
DISPOSITIONS.
Fig.3
Fig.4
